上海日美 泵阀直销 钟形浮子（倒吊桶）式蒸汽疏水阀

产品介绍

“银球牌”钟型浮子式蒸汽疏水阀是机械型疏水阀中最***的疏水阀之一，它的优点是；采用***的双阀座压差结构关闭系统，体积小排量大，能间歇排放，也能连续排放，适应范围广；钟型浮子不怕水击，工作性能可靠，使用寿命长，能排接近饱和温度凝结水，使加热设备达到工作效率；钟型浮子式疏水阀的阀座处于水密封的保护下，工作时于新鲜蒸汽泄漏，节能效果好。 该阀适用于高压加热设备的疏水和高温高压蒸汽管网的阻汽排水，性能优越。

工作原理

钟型浮子式蒸汽疏水阀是利用冷凝水和蒸汽的密度差的工作原理，采用***的双阀座压差结构关闭系统。装置刚启动时，管道内出现空气和低温水，此时钟型浮子没有浮力，疏水阀是全开放，空气和低温冷凝水迅速排出，装置很快提升温度。当蒸汽进入钟型浮子内，钟型浮子产生向上浮力，钟型浮子连带小阀芯关闭小阀座，使大阀芯产生压差，迅速推向大阀座，关闭疏水阀。 钟型浮子上开有一小孔，能排空气，当一部份蒸汽从小孔排出，另一部分蒸汽变成凝结水，钟型浮子失去浮力向下沉，连带小阀芯开启小排量，开关闭反向密封，使大阀芯产生压差，开启大阀座而获得大排量。循环工作，间断排水，也能连续排放，不怕水击，能承受高温高压。

订货选型条件

★ 用户根据用汽设备的耗汽量乘选用倍率【2-3倍】为凝结水量来确定疏水阀的排水量。
★ 疏水阀的工作压差【即阀前工作压力减去阀后背压】，有背压要注明。
★ 疏水阀的工作温度。
★ 连接方式，连接通径。
★ 阀体材料。

特点及性能

1.对凝结水的发生量适应性强，既可间歇排放，又可连续排放。
2.***的SCCV关闭系统，独特设计，具有补偿杠杆机械产生的误差，避免关闭时钢性碰撞，关闭十分可靠，寿命长久。

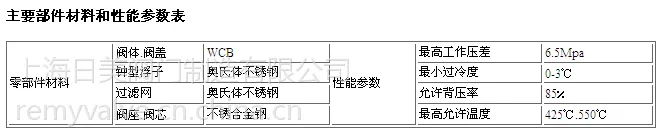

3.内部零件全部采用不锈钢制造，并且安装在阀盖上，维修保养极为方便。
4.背压***90％。
5.汽水分离可靠：（水汽经U型通道从阀下部进入），阀内始终处于水封状态，有效阻止蒸汽泄漏。
6.敝口形的浮子抗水击，吊桶上设有溢出排气孔，可有效防止蒸汽汽锁，空气气堵现象。（非凝结性的高温空气也可排除）

用途

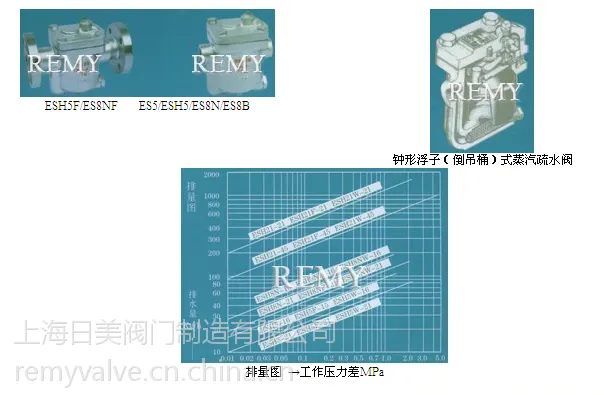

钟形浮子（倒吊桶）式蒸汽疏水阀用于蒸汽主管、分汽缸、热交换器、硫化机、热风式干燥机、圆筒式干燥机、蒸馏器、浓缩装置、医院消毒器等。超小型、重量轻的ES5型最适用于空调机、洗涤机器、染声机等。全不锈钢的ESU5型专为食品工业、医院用汽设备制造。

耐磨损的SCCV关闭方式

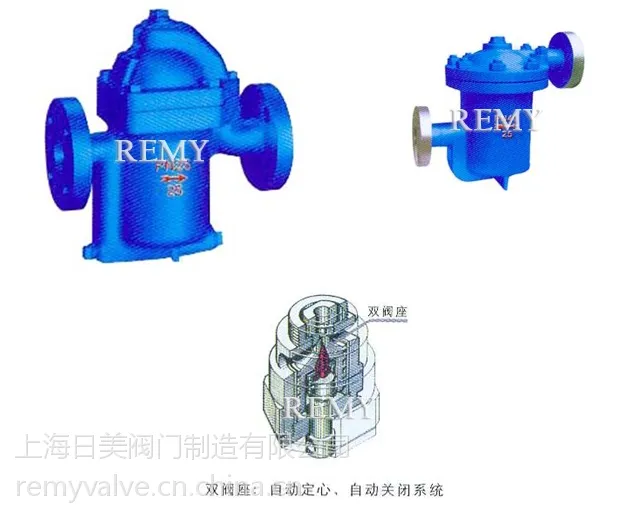

SCCV关闭系统是自动定心，自动关闭系统（Self Closing and Cente-ring Valve System）的英文缩写，下同。该关闭方式突破了传统的设计，巧妙地利用凝结水土流出时的吸力和阀内的压力使阀芯关闭。使阀芯在关闭过程中具有缓衡作用，减少了阀芯阀座间的磨损

选购注意事项：

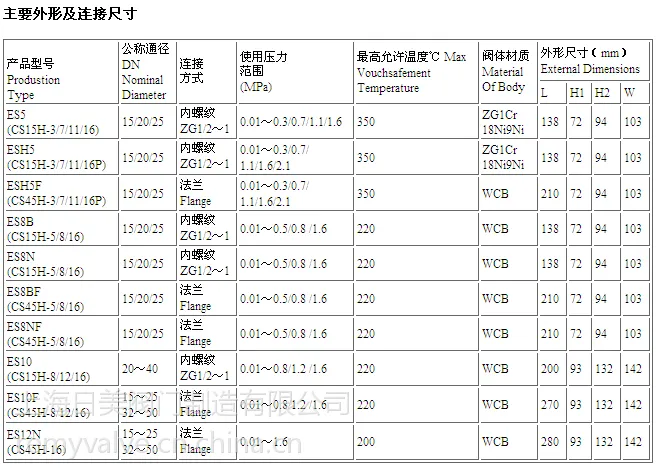

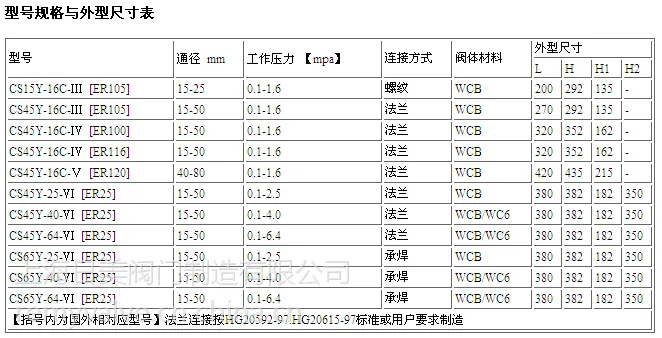

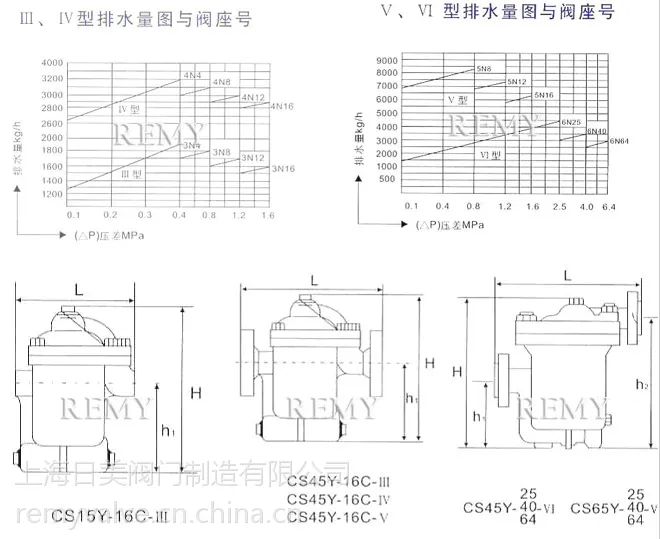

本网页所示ESH5F/ES8NF/ES5/ESH5/ES8N/ES8B钟形浮子（倒吊桶）式蒸汽疏水阀说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的ESH5F/ES8NF/ES5/ESH5/ES8N/ES8B钟形浮子（倒吊桶）式蒸汽疏水阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
