光弹系数测试仪原理:

在设备上安装负荷装置后，可以测量样品的光弹性常数.通过精密测量由负荷引起的双折射，可以***地“自动”测量光弹性常数.如果从外部附加到弹性体上，则与负荷的大小成比例地样品内部产生各向异性，表现出双折射性.这个比例常数被称为光弹性常数.光弹性常数具有材料固有的值.另外，晶体的情况下，对于晶轴的方向显示出不同的光弹性常数.下图中，根据“圆盘的压缩法”的测量示例如图所示，根据您的要求，任何负荷方法都可以对应。另外，通过应用ABR校准功能，可以消除样品中存在的初始双折射（制造时的残余应力等），分离负荷产生的双折射来测量因此，特别是对小的光弹性常数样品的测量非常有效。

光学特性光弹性常数，双折射

力学特性弹性模量（杨氏模量），破坏强度

通过这些测量，可以分析弹性领域的形态，以及延展特性和取向特性。

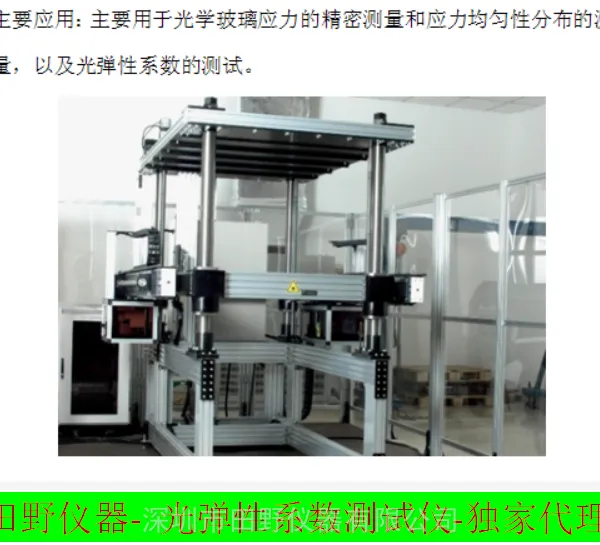

光弹系数测定装置
特点：
1）可同时或独立测量线性和周向双折射系数；
2）无需样品旋转，即可测量主轴和延迟轴的线性双折射系数、圆周双折射系数的旋转角；
3）一秒采样时间；
4）可选样品旋转台；
5）二维或三维显示双折射系数的线性解析度高达0.01nm；
6）可全自动操作；
主要规格

变形模式：拉伸和压缩测量

样品尺寸：拉伸试验用：10x 80 mm

：压缩测试用：Φ20mm，thin 15mm

厚度：0.3–最多可支持15mm

驱动方式：通过步进马达同时驱动左右螺丝

拉伸压缩距离：100mm Max.

载荷传感器：额定50N（可更换200N1000N）

恒温层温度控制：室温～200℃

温度控制精度：±1℃
应用：
1）液晶显示屏(TN, STN)的双折射分布；
2）液晶显示屏(TN, STN)的双折射系数与电压的关系；
3）电－光学器件(如：Pockel效应、Faraday旋转、Kerr旋转等)；
4）光学晶体研究；
5）聚合物膜研究；

全自动光弹系数测定装置TY-30(超高速型)特点：
1）可以实现双折射系数的高速测量：100微秒；
2）维护成本极低；
3）二维或三维显示；
4）可选样品旋转台；
5）操作方便；

应用：
1）在静态和高速旋转速度下进行光学储存器件表征；
2）动态双折射研究(如液晶、高分子)；
3）对某些透明材料的热冲击；
4）动态光弹性系数；
5）光学相位调制器；
