上海京蝶阀门，闸阀专业生产厂家，上海市产品，上海市***商标，全国大型通用阀门生产企业。数十年闸阀专业制造经验，通过***、API 6D、CE***，为客户提供高质量闸阀产品。

 相关介绍

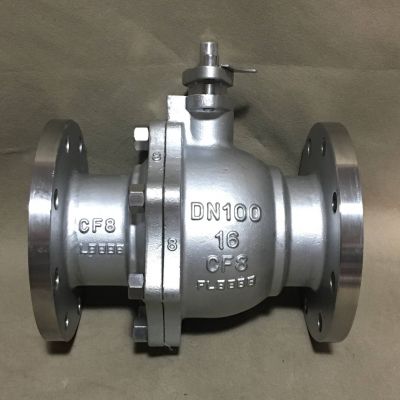

Q41F日标球阀

产品性能规范
公称压力(PN) 1.6 2.5 4.0 6.4
壳体试验压力 2.4 3.8 6.0 9.6
密封试验(液) 1.8 2.8 4.4 7.0
密封试验(气) 0.5～0.7
适用介质 C　　　　　　　P 　　　　　　R　　
水、油品、蒸气 　　硝酸类　　　　醋酸类　　　
适用温度 ≤200℃

主要零件材料

名称  WCB类 　CF8类 CF3类 CF8M类 CF3M类
阀体左体 A216-WCB A315-CF8 A35-CF3 A351-CF8M A351-CF3M
球体 B2-B8 A105-1025 A182-F304L A182-F304L A132-F316 A182-F316L
B8以上 A216-WCB A351-CF8M A351-CF3 A351-CF8M A351-CF3M
阀杆 A182-F6a A182-F304 A182-F304L A182-F336 A182-F316L
阀座 PTFE/增强PTFE/NYLIN PTFE/Reinforced PTFE/Nyion
阀座支承圈 A105-1025 A182-F304 A182-F304L A182-F316 A182-F316L
弹簧   3yc-7/17-49H
O形圈 NBR 氟橡胶
螺柱 A193-B7 A193-B8
螺母 A194-2H A194-8

10K主要连接尺寸及重量
尺寸 inch 1/2" 3/4" 1" 1-1/2" 2" 2-1/2" 3" 4" 5" 6" 8" 10"
DN 15 20 25 40 50 65 80 100 125 150 200 250
L mm 108 117 127 165 178 190 203 229 356 394 457 533
H mm 59 63 75 97 107 142 152 178 252 272 342 345
W mm 130 130 160 230 230 400 400 700 1100 1100 1500 1500

注：以上价格均为虚价，感谢您访问我们的网站【上海京蝶阀门制造有限公司】,如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。我们立志成为的阀门制造商，有意者请联系。
