系统总体描述
  WinCom机房动力与环境监控系统是经我们深入用户机房业务系统的各个层面、各个环节，立足机房管理运维的至高点，运用国际***的技术水准，由世界上最为出色的应用系统构建团队，创造性地推出的统一的机房模拟仿真、监控管理和故障预警及诊断平台。
  他将确保诸如机房动力系统、环境系统、安全防范系统、网络系统系统、机房物资管理系统、包括机房机柜空间分配管理、机房动力分配管理、机房设备散热量分配管理、机房PUE计算与能耗分析、供配电质量管理、开关监控、动力场模拟、UPS系统监控、蓄电池在线监测、柴油发电机监控、精密空调监控、漏水监测、温湿度监测、温度场模拟、门禁系统、视频监控、防盗报警、网络连通性、服务器状态、数据库状态、交换机状态等各种机房应用系统的正常运行。帮助机房运维及管理人员从被动到主动发现机房系统中存在的问题，WinCom系统平台预制的多种规范流程贯穿整个被控系统的生命周期；减少运维人员的劳动强度，提高效率，切实保障各业务支撑系统可靠、稳定、高效地运行，***机房的管理及运维水平。
行业状态
  目前大多数机房中存在多个子系统，由于子系统之间存在行业差异、技术水准差异、采购及建立时间差异导致企业不能在统一的管理平台上对各子系统集中监控管理、仿真和运维。子系统平台不统一不兼容、对不同的系统管理维护需要到不同的管理平台上进行处理、系统之间的配合受人为干预的影响进而导致不稳定因素的产生、管理流程复杂混乱、大多数工具只能对其所属的子系统进行初步监控，不能对各子系统运行状况、处理流程进行***监控，监控手段不够专业，监控范围不够全面，监控时效不够迅速，监控效率比较低下，使系统隐患可能长期存在，可能影响企业业务的正常进行，并造成巨大经济损失，因此需要引进***的管理方法和手段，提高整体管理运维水平。
设计目标：
  整合目前的系统，逐步实现对“网元级、资源级、应用级”和系统安全等层面进行统一的维护管理。建设一个满足机房“集中监控、集中维护、统一管理”现代化运营维护模式需要的，面向业务的、面向市场的运营维护体系，实现网络服务质量的***。实现对机房子系统的运行状况的全面监控以及日常运营维护管理，保障机房系统支撑的网络系统服务的正常运行。
监控对象包括：

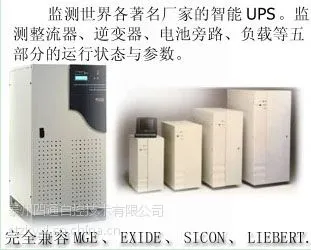

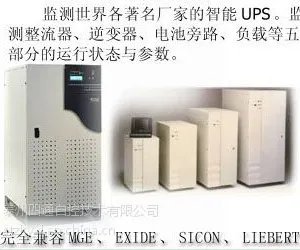

UPS 与电池系统监测
UPS部分

系统兼容法国梅兰日兰系列、先控、美国 EXIDE 、力博特、 IMV 、 SIEL 、 APC 、 SIMENS 、 艾默生 等世界各品牌的 UPS 。采用厂家提供的通讯协议和智能通讯接口，实时监视 UPS 的工作状态与参数。
通过由 UPS 厂家提供的通讯协议及智能通讯接口，对 UPS 进行监控，对 UPS 内部整流器、逆变器、电池、旁路、负载等各部件的运行状态进行实时监视，一旦有部件发生故障，系统会自动报警。并且实时监视 UPS 的各种电压、电流、频率、功率等参数，并有直观的图形界面显示。
UPS 自带 RS232(或者485、snmp等) 通讯接口。通过 RS232 ／ RS485 转换后可将信号远距离传输。监控主机可全面诊断 UPS 状况，监视 UPS 的各种参数。一旦 UPS 报警，将自动切换到相关画面。越限参数将变色，并伴随有报警声音，有相应的处理提示。可根据用户需要设置电话语音或短信通知。对于重要的参数，可作曲线记录，可查询一年内的曲线，并可显示选定某天的值，最小值，使管理人员对 UPS 的状况有全面的了解。
监控设备的通讯协议及通讯板由厂家提供，最终 监测的内容和控制的项目 与该型号通讯协议规定的内容有关。
电池部分
在一个 UPS 不间断电源系统中，可以说蓄电池是这个系统的支柱，没有电池的 UPS 只能称作稳压稳频（ CVCF ）电源。 UPS 所以能够实现不间断供电，就是因为有了蓄电池，在市电异常时，逆变器直接将蓄电池的化学能变成交流电能输送出去，使用电设备得以连续运行下去。
目前，中小型 UPS 电源中广泛使用的免维护密封铅酸蓄电池，占据 UPS 电源总成本的 1/4~1/2 之多，不仅如此，实际维修也表明，约有 50% 以上的 UPS 电源故障与 UPS 蓄电池有关。 UPS 蓄电池的失效主要表现为端电压不够、容量不足或瞬间放电电流不满足带载启动要求等。
一般正常使用的 UPS ，其电池寿命在 5 年左右，但目前国内有相当部分 UPS 电池在投入使用不到 1 年就开始出现问题，更有甚者，有些进口品牌的国产电池刚买来就失效的情况也并不罕见，这一方面是由于蓄电池在制造工艺上存在先天的缺陷，另一方面是由于后天缺乏必要维护造成。值得注意的是许多使用单位由于缺乏必要的测试维护手段，根本不清楚自己系统 UPS 蓄电池的健康状况，为 UPS 系统正常工作留下隐患。
UPS 蓄电池的维护与一般低压系统蓄电池的维护类似，当引进新电池时，要求工程验收，进行深度放电；当新电池投入使用后，要求保持适宜的电池工作环境温度，要求定期测量各电池端电压，当各电池压差过大时，要进行均充，要求定期对电池进行试探性容量试验或深度放电，以便检查电池组的性能优劣以及保持电池的活性。
在实际运用中，由于各种条件的限制， UPS 蓄电池的维护很少有人完全按照上面所述进行，在国内有 95% 以上的 UPS 电池缺乏必要的维护，这为 UPS 供电故障埋下隐患；由于一般 UPS 电池是装在柜子里，测量、脱离都不方便；现下 98% 以上的 UPS 电池没有安装监控设备，广大维护人员所能进行的只有每隔一段时间，关闭市电让 UPS 电池对实际系统放电一段时间，充其量只是让电池组活化一下，以保持电池的活性，而对于电池的性能优劣及各节电池的剩余容量等重要数据还是无从知晓。
如果不能妥善地管理使用蓄电池组，例如过充电、过放电及电池老化等现象都会导致电池损坏或电池容量急剧下降（即使只有一节电池性能恶化，也会严重影响整组电池的性能），从而影响设备的正常供电。因此，及时可靠的对电池组进行巡回检测对于维护通信系统设备的正常运转具有十分重要的意义。
在此我们通过在线式电池监测仪，直流电流传感器等设备对 UPS 后备电池进行监控，对电池故障进行预警；鉴于温度对电池容量与寿命的影响，我们使用微型温度传感器对蓄电池的工作温度进行监测。 一旦电池异常，将自动切换到电池监测画面。越限参数将变色，并伴随有报警声音，有相应的处理提示。可根据用户需要设置电话语音或短信通知。对于重要的参数，可作曲线记录，可查询一年内的曲线，并可显示选定某天的值，最小值，使管理人员对电池的状况有全面的了解。
精密空调监控

系统兼容德国 STULZ 、美国 LIEBERT 、意大利 HIROSS 、英国 AIRETRON 、佳力图、 RC 等世界各***的机房精密空调。采用厂家提供的通讯协议和智能通讯接口，实时监视精密空调的工作状态与参数。

通过空调自带智能通讯接口及通讯协议，系统可实时、全面诊断空调运行状况，监控空调各部件（如压缩机、风机、加热器、加湿器、去湿器、滤网等） 的运行状态与参数，并可通过软件在系统上或通过网络远程修改空调设置参数（温度、湿度、温度上下限、湿度上下限等），并实现空调的远程开关机。系统一旦监测到有报警或参数越限，将自动切换到相关的运行画面。越限参数将变色，并伴随有报警声音，有相应的处理提示，及相关处理提示。对重要参数，可作曲线记录，用户可通过曲线记录直观地看到空调机组的运行品质。空调机组即使有微小的故障，也可以通过系统检测出来，及时采取步骤防止空调机组进一步损坏。对严重的故障，可按用户要求加设电话语音报警。 本机房组态监控系统可实时监控空调的状态，并可远程修改空调的运行模式和开关空调。
监控设备的通讯协议及通讯板由厂家提供，最终 监测的内容和控制的项目 与该型号通讯协议规定的内容有关。
配电开关状态监测

监视各级的开关状态（进线柜、母联柜、出线柜及其他配电柜的开关状态），对于机房的重要配电开关，监视开关是否跳闸或断电等状态非常必要，一旦开关跳闸断电，计算机系统立即停止工作，将造成整个系统崩溃，如不尽快处理造成的损失将无法估计。当开关跳闸或断电时，系统自动切换到相应的运行画面，同时发出多媒体语音和电话语音或短信报警，通知管理员尽快处理，并把事件记录到系统中。
实现原理：把监控配电柜的重要开关，经过开关量转换模块把220/380V的强电信号转换成12V的弱电信号，将转换后的弱电信号输入到 智能开关量采集模块中，实现把状态量转换成数字信号，送往监控主机。这样就实现了对实现开关状态的监测。如果用户需要对开关进行控制，可以再加装智能继电器模块，实现对开关的计算机控制。
供电系统参数监测

采用进口电量仪监控仪或电压电流传感器与模拟量模块组成配电参数监测系统，电量仪是集三相相电压、相电流、线电压、线电流、有功、无功、视在功率、频率、功率因数、电度等参数于一体的智能仪表。该表带有报警功能和智能通讯接口可与计算机相连，将采集的参数送到计算机上，使用户能非常方便的读取配电的电流、电压，了解供电质量。用鼠标点主画面的配电图标的配电参数菜单，即可进入查看所监测配电线路的参数，如图所示。相应的参数存有历史曲线，可点击该参数下挂的历史曲线菜单进入历史曲线图。机房因电源问题引发的问题通常都能通过电量仪和 UPS 的历史曲线分析出故障原因，甚至预防很多故障的发生。
如果某参数超出设定范围，系统即发出多媒体语音报警，如果设有电话语音报警，即同时启动电话拨号告警。状态指示灯交替闪烁显示报警，在事件窗内可看到哪个参数越限，双击该事件，显示界面自动切换到相应画面上。
本处我们选用进口专业电量分析仪。
设备功能：
一、保护功能：符合 ANSI CODES 50 ， 50N ， 51N ， 67 ， 68 （美国***）
1 ． 过电流保护：相间和接地过流
2 ． 速断保护：相间和接地短路
3 ． 相间故障或不平衡保护
4 ． 方向电流保护
5 ． 逻辑区别
二、根据不同电气设备，可设置不同保护参数
三、测量 U ， I ， Io ， P ， Q ， S ， F ， PF ， Imax 和 Pmax
四、电度计量（有功、无功）
五、 U ， I ， P ， F 和 PF 监视报警
六、开关量输入 / 输出
七、 RS485 接口， JBUS/MODBUS 协议
技术指标：
工作频率： 50-60 Hz
电流输入： 5 -10,000A / *** , （需加装电流互感起器）
电压输入：直接接入 600V AC ，加装电压互感器（ PT ）后测量
电压： 100V-70KV
功率消耗：电流输入回路 <1VA,
电压输入回路 <0.1VA
工作电源：交流： 50-60Hz,230V/400V AC,
± 15%, 10VA
直流： 48V 或 110V ， DC ，± 15%
测量精度：电压：± 0.5% （ DIRIS CP ：± 2% ）（ 20%-120% 额定值 内）
电流：± 0.5% （ DIRIS CP ：± 2% ）（ 20%-120% 额定值内）
有功功率： (P) ± 1%(20%-120% 额定值内 )
功率因素： (COS φ , 或 PF) ± 2%,(0.5 频 率：± 0.15Hz
电 度：符合 CEI 1036 规定
保护精度：± 5% （ 15 倍额定值内）
工作环境： 0 ° 至 50 °
存储环境： -20 ℃ 至 + 60 ℃
相对湿度： 20% 至 80%
应用
工业企业、油田、建筑、泵站、机场、港口、水厂、住宅小区、智能大厦基础设置变配电系统监测与用电设备能源管理。
用于高低压开关柜，实现完全分布式的模块化智能网络配电系统。
电力系统变电站与电厂电力监测系统组网，实现对电量参数和电能质量以及负荷水平的遥测、遥信、遥控功能。
防雷系统监测

因机房的特殊环境，机房防雷系统工作状况的监测显得尤为重要，一旦防雷器损坏，或发生其他故障，机房设备就会处于假保护状态，此时一旦发生雷击必然损失严重。
如已有的防雷系统支持开关信号输出，则通过开关量采集模块实现对防雷器的实时监测，一旦防雷器处于非正常工作状态系统即会发出警告。并以短信、电话、 BP 机留言、 E-MAIL ，现场声音等形式通知相关人员及时解决问题。
如已有的防雷系统具有智能监控接口，则可通过厂家提供的通讯协议实现更为***的监控功能。
漏水监测

计算机房是大楼的心脏地域，计算机房的设备必须***大楼正常运营，***网络和计算机等***设备能长期而可靠地运行。同时其配套的环境设备也日益增多，因此计算机房的环境设备或子系统（如供配电、 UPS 、空调等）必须时时刻刻为大楼系统提供正常的运行环境。一旦计算机房环境设备出现故障，就会影响到设备系统的运行，对数据传输、存储以及整个系统运行的可靠性构成威胁，若事故严重又没有得到及时的处理，就可能损坏硬件设备，造成严重后果。随着大楼在对其设备管理上的日趋完善，泄漏检测也逐渐成为设备系统中***的组成部分。
由于地板下强电、弱电、地线、电缆纵横交错，一旦漏水，后果将不堪设想。设备房漏水危害大，又不容易发现，对设备房内的漏水状态进行实时的检测是十分必要的。
本系统包括：漏水控制器、漏水感应绳、引出线、固定胶贴和电源等；其工作原理为：采用耐腐蚀，强度高的感应绳与控制器及其他附件，通过将用漏水绳将有水源的地方围起来，一旦有液体泄漏接触到漏水绳，控制器就会将信号输到监控站上，及时通知有关人员排除。
RAYCHEM 定位式漏水检测设备，是国际上型的高科技漏水检测设备，它是对水、油、酸、碱等各种液体进行泄漏检测定位和报警的系统，广泛应用于邮电、金融系统及图书馆、博物馆、档案馆以及石油、化工、药业等行业，可以***的和本监控系统结合于一体。
泄漏检测系统特性
? 结构合理、可靠性高。
? 简便可靠的操作方法 —— 无可调部件、不用编程。
? 决不忽视任一报警状态，也不会误报警。
? 无暴露的金属结构，氟化物结构使得线缆耐腐蚀、强度高。
? 质量可靠，获 *** 认证。
? 定位精度高，误差不大于 1 ‰
? 简易操作：
? 简单易懂的监测面板，清晰明确的指示系统状态。
? 自我校正，不需模糊判断。
? 直接安装和更改，扩充组态能力强。
? 模块化设计，维护，替换方便。
? 快速检测，实时响应，使泄漏降低到最小的危险程度。
? 定位精度高，误差不大于 1Ft 。
? 监测范围广，直线距离可达 1500 米 或 100 个区域。
? 以微处理器为基础的报警定位控制器在泄漏报警之后，可继续进行监测，并且在泄漏处有明显变化之后再次报警。可记忆查询多达 512 个历史事件。
? 适应性好，兼容性强。具有多种信号接口，不仅有继电器的输出，还有 4-20mA 电流输出口，以及 RS-232 通讯接口，能兼容多种通讯信道和多种通信速率，方便纳入集中监控系统。
? 当泄漏发生后控制器的继电器输出可控制阀门关闭，切断液体来源，避免事故发生。
闭路电视监控

WINCOM 数字视频监控基于WINCOM组态监控仿真平台之上，系统采用MPEG4视频压缩方式，集多画面浏览、录像回放、视频远传、触发报警、云台控制、设备联动于一体，并***在***提出“视频组态”概念，具备以下特点：
全新的视频组态概念
在系统的组态页面中，视频实时窗口、录像回放窗口、远程接受窗口、球机（云台）控制窗口都作为控件无缝嵌入在组态页面中，用户可自行定义视频窗口的数目、摆放位置、窗口大小、播放器界面等，满足不同用户的个性化需要。
丰富的报警联动功能视频系统可由外部的输入信号进行联动，如双鉴探头、门磁，或者由本身支持的“移动报警”功能进行录像。录像时段也可以由用户自行设定，任意一路视频均可实现远程传输。视频一旦报警，可拨打BB机、电话、发送手机短信，也可同时与其它设备进行联动，输出相应的控制信号。
完全的Web化
在系统的Web端，用户在浏览器中看到的是与本地监控系统完全一样的组态界面，实现完全一样的监控功能，由于远程视频窗口和本地视频窗口采用同一个控件，***了界面的一致性。其它功能，比如事件浏览、录像回放、云台控制、报警精度设置等都与本地监控站完全一致。
视频的流量控制
远程图象由于采用进的MPEG_4压缩方式，理想的视频传输每通道需占用250k带宽，视频质量为25帧/秒、352*288的分辨率，软件中可以通过调整画面质量、每秒帧数、显示分辨率等参数来满足不同带宽的需要。
多站点管理
系统推出的管理站软件，可同时与1024个监控站实时连接，所有报警可完全由管理站完成，大大降低工程成本。管理站采用“地图”方式，可方便地切换到***监控站。在管理站上的用户界面及监控功能与本地监控站完全一样，尤其适用于视频的集中监控。当监控中心监控几十路甚至上百路视频信号的时候，有可能在监控中心所在的网段内，引起网络繁忙，所以实际使用时，每一组态画面上只布置有限的一路、四路、十六路等画面，系统在同一时刻只传输打开的那几路，所以可以根据实际情况配置网络流量，避免在监控中心处的网络拥塞。
门禁监控

根据需要，在机房区域重要位置安装门禁系统，以便对出入进行有效监控管理。
出于安全考虑，本系统设计时采用控制与读卡分开的结构，门外安装读卡器，室内隐蔽处安装门禁系统控制器，防止有人通过技术手段破坏并非法入侵。门禁部分具体由控制器、感应式读卡器、电锁和开门按钮组成（联网时外加电脑和通讯转换器），读卡方式属非接触读卡方式，持卡人只要将卡在读卡器附近晃动一次，读卡器就能感应到有卡请求验证并将卡中的信息（内码）发送到主机，主机进行检查卡合法性，然后决定是否进行开门动作。整个过程只要在***刷卡范围内均可实现门禁管理功能。读卡器安装门边墙内外，而不影响其工作。感应卡为只读属性、不易复制、***、寿命长（非接触读卡方式使卡的机械磨损减少到零）。并通过通信转接器（ RS485 ）与电脑进行实时监控（可由电脑发指令开 / 关所有门，并可实时查看所有门的状态）、数据处理、查询、报表输出等。
非接触感应式门禁机工作原理：感应模块通过天线和电子锁匙内的芯片进行通讯，读取芯片内的密码和相关信息来决定是否开锁。
主要优点如下 ∶
1. 非接触式 IC 卡与读写器之间无机械接触，从而避免了由于接触读写而产生的各种故障。
2. 非接触式卡表面无裸露的芯片，无需担心芯片脱落、静电击穿、弯曲损坏等问题。
3. 使用时没有方向性，卡可以任意方向掠过读写器表面，避免了接触式读写中由于座口狭小而难以把卡插入的困难。
4. 采用双向验证机制，读写器验证 IC 卡的合法性，同时验证读写器合法性，而多数普通有接触式 IC 卡均为单向验证。
5. 每张卡均有的序列号。制造厂家在产品出厂前已将序列号固化，不可再更改，该序列号具有性。芯片内有几十亿组密码组合，因此复制的可能性极小。
? 出入管理功能
工作人员进出某个通道时，将卡在读卡机前轻轻刷过，读卡机感应到卡证中的信息，并且将之上传送给控制主机（门禁机），然后控制主机对此信号进行判断，包括卡号（人物）、门区（地点）、有效时间区（时间），如果全部符合要求，控制主机执行合法动作（开门、记录信息等），否则，将执行另一组动作（报警信息上传、拒绝开门等）。从而达到出入安全管理功能。
软件功能：软件部分是整个门禁系统的灵魂，系统的大部分功能都由软件来管理完成，包括员工资料、部门信息、卡证信息、人员出入区域、范围时间区、远程摇控、门区开关、防盗、消防的联动设置以及历史记录的查询、报表输出等。
? 功能介绍 :
监控中心 ：控制中心通过电脑可分部门建立员工资料库，如：动力中心、机房、管理中心等，定期或实时采集每个门的进出资料，同时按部门进行汇总、查询、分类及打印等。主机的各种参数均可由电脑进行设置，也可在各主机直接设定。
刷卡记录 ：人员进 / 出门时需持卡在读卡器前进行读卡，读卡器读取信息后，将信息传送到主机，主机首先判断该信息是否合法，如合法则发出开门指令，反之则不发送开门指令并可发出警报；同时主机会将刷卡信息、日期、时间等数据保存以供查询或直接传输到电脑进行处理。
实时监控 ：通过控制中心电脑可实时地反映各个出入口的工作状态。如门的开关、人员进出门区、合法状态、防盗监视点状态等，从而实现楼宇的安全防范要求。
多级管理 ：本系统能很方便地实现多级管理功能，控制中心可通过电脑可设置每张卡（即每个人）的进出权限、时间范围、节假日限制等；如：***管理者可随时进出任何一扇门、部门管理者可进出本部门所有门、而一般职员只能在上班时间内进出本部门的门，超出上班时间将无法进出，还可以结合密码输入来确认持卡者的合法性，然后决定是否开门，各种权限可由用户自由设置。
扩充功能 ：本系统最基本的配置是 1 个读卡器、 1 个控制主机、 1 把电锁及 1 张卡片就可达到门禁管制目的，当用户需要扩充功能时，系统可按照所需功能增加相应的扩充模块来达到目的。
考勤功能 ：本系统内嵌考勤功能模块，直观易用，随时可启用该功能。

温湿度监控

对于机房内娇贵的电子设备，其正常运行对环境温湿度有比较高的要求。计算机机房环境条件的好坏，对充分发挥计算机系统的性能，延长机器使用寿命、确保数据安全性以及准确性是非常重要的问题。
计算机设备中，使用了大批的半导体器件、电阻器、电容器等。在计算机加电工作时，环境温度的升高都会对它们的正常工作造成影响。当温度过高时，可能会使某些元器件不能正常工作甚至完全失去作用，从而导致计算机设备的故障。因此，必须按各设备的要求，把温度控制在设备要求的范围之内，我们大型机房内的各设备机房的温度要求就不一样，如神威机房要求 15℃ 左右，克雷机房要求 20℃ 左右， IBM SP 机房要求 21℃ 左右。
为了确保计算机***地运行，严格控制温度之外，还要把湿度控制在规定的范围之内。一般地讲，当相对湿度低于 40 ％时，空气被认为是干燥的；而当相对湿度高于 80 ％时，则认为空气是潮湿的；当相对湿度为 100 ％时，空气处在饱和状态。在相对湿度保持不变的情况下，温度越高，水蒸气压力增大，水蒸气对计算机设备的影响越大，随着压力增大，水蒸气在元器件或由介质材料表面形成的水膜越来越厚，造成 “ 导电小路 ” 和出现飞弧现象，引起设备故障。高湿度对电子计算机设备的危害是明显的，而低湿度的危害有时更加严重。在相同的条件下，相对湿度越低，也就是说越干燥，静电电压越高，影响电子计算机设备的正常工作越明显。实验表明，当计算机机房的相对湿度为 30 ％时，静电电压为 5000v ，当相对湿度为 20 ％时，静电电压就到了 10000V ，而相对湿度降到 5 ％时，则静电电压可高达 20000V 。
所以需要在机房的各个重要部位，装设温湿度检测模块，记录温湿度曲线供管理人员查询，一旦发现温湿度越限即刻启动报警；提醒管理人员及时调整空调的工作设置值或调整机房内的设备分布情况，系统也可自动调整空调的工作设置值。同时系统记录下的曲线可供机房管理人员参考；以方便根据当地的各季节的温湿度状况适时调整，及时防范因温湿度质量造成不必要的设备损坏；在问题发生后可根据历史曲线轻松找到问题所在，方便解决问题。

传统的温湿度检测方式为温湿度传感器输出电压或电流信号，通过模拟量采集模块传送至计算机，其电压或电流信号在传输过程中不可避免地受到线材质量、传输距离、电磁干扰等影响，造成不可避免的误差。为确保温湿度检测值不至于受上述因素的影响，我们选用总线式温湿度传感器，传感器把检测到的温湿度的值在本地直接转换成数字信号，限度地***了温湿度检测的准确性。
根据对于面积较大的机房，由于气流及设备分布的影响，温湿度值会有较大的区别，所以仅仅根据机密空调的回风参数来了解机房温湿度值已是远远不能满足机房安全管理的需要了（特别是有些还没有做到全部使用机房精密空调机房）；通过加装温湿度传感器，采集机房内局部比照区域的实时温湿度，提供机房关键位置准确的实际温湿度值，便于管理员了解机房各点的实际温湿度值，以便通过调节送风口的位置、数量，设定空调的运行温湿度值，尽可能让机房各点的温湿度趋向合理，确保机房设备的安全正常运行。
发电机监控

机房能源中 UPS 后备电池因其造价高、寿命短、不易维护等缺点，所以配置的后备冗余不会太大，以至于后备电池供电一般不会超过 4 个小时，通常是一个在迫不得已时才使用的能源。所以在大型重要机房中发电机是一项***重要的常备设施。
作为如此重要的后备能源系统，其工作状况等方方面面的内容是我们机房管理人员非常关注的，所以很多国际大厂生产的高性能发电机都配置了监控用智能通讯接口。如威尔逊、艾默生、康明斯、本田、劳斯莱斯等等。
常见发电机的基本监控内容如下。
发电机组电池电压、发电机组发动机油压、发电机组发动机冷却水温、发电机组发动机运行时间、发电机组发动机功率、发电机组发动机转速、发电机组线电压、发电机组总有功功率、发电机组总视在功率、发电机组功率因数、发电机无功功率、发电机总无功功率、发电机组公共输出频率、发电机公共输出频率、发电机网络地址、发电机同步溢出作用时间、发电机组相电压、发电机组公共主路 A 相电压、发电机组相电流、发电机组相有功功率、电压输出斜率***比、速度输出斜率***比、发电机组控制模式、发电机组同步模式、发电机组未确认报警号、发电机组优***网单元、发电机组当前主单元号。
监控设备的通讯协议及通讯板由厂家提供，最终 监测的内容和控制的项目 与该型号通讯协议规定的内容有关。
网络设备与应用系统监控
本系统的网络监控与其他监控完全融合在一起，构成环境设备和核心数据网络的完整监控系统。 监控主机通过网络与路由器、服务器、小型机等建立通讯联系，直接从这些网络设备中获取各种信息，通讯过程采用国际上通用的简单网络管理协议（ SNMP ），无需在网络设备上添加任何应用程序，即可监控机房内服务器、路由器、工作站及其他网络设备的工作状态；记录网络设备的启停时间、网络流量 - 时间曲线；统计通讯繁忙程度、通讯可靠性；对于服务器非法关机、通讯拥塞或通讯瘫痪等严重事件立即给出报警信息，并弹出该网络设备的相应画面和处理建议，辅助管理人员排除网络过障；提供网络通讯状况的详尽资料，辅助管理人员预先发现网络问题隐患，有力保障网络系统的网络系统的***性。同时， 由于采用了通用协议，也给系统的扩容和升级带来***方便。
系统的网络监控部分监控服务器、小型机，路由器，交换机，光盘塔监控内容见下表，系统自动记录某些重要数据，并以曲线形式供用户查询、分析，有些数据可用于分析网络通讯的可靠性，如 界面接收字节总数、界面丢弃的接收数据包数、界面错误的接收数据包数、界面发送字节总数、界面丢弃的发送数据包数、界面错误的发送数据包数等，所有这些数据，系统均保留完整记录。
各种 WINDOWS ， UNIX ， LINUX 主机的进程监控等。
服务器上的数据库系统（如 SQL Server ），或业务系统，只要提供接口，均可集成到本系统，进行统一管理。
各种小型机视其具体品牌，另有一些特殊内容可以监控，具体视实际需求而定。
监控内容
系统进程
监测系统内运行的各种进程的活动情况，各个进程的 CPU 占用率，内存使用情况，其它数据存储器使用情况，记录报表和曲线。
网络数据

远程客户端

远程浏览模块可以运行在 WIN98/NT/2000/XP 等各种操作系统上，它提供远程桌面系统浏览实时信息的能力，便于领导和管理人员直接在办公室了解并控制机房设备的运行。远程浏览模块的界面和功能与现场监控站完全一至，授权人员可以浏览现场监控站的所有信息，并完成系统设置、报警设置、门禁设置等各种控制任务，给用户提供***方便，这是本系统区别于其他监控系统的一个重要特点。
远程客户端软件进行远程监控的时候，由于图形界面都保存在本地，网络实时传输的只有数据信息，所以带宽占用极小，如果不考虑视频信号的传输，单站点的远程监控所占带宽通常不会超过2K。
远程IE监控端
远程浏览模块可以运行在 WIN98/NT/2000/XP 等各种操作系统上，它提供远程桌面系统浏览实时信息的能力，便于领导和管理人员直接在办公室了解并控制机房设备的运行。远程浏览模块的界面和功能与现场监控站完全一至，授权人员可以浏览现场监控站的所有信息，并完成系统设置、报警设置、门禁设置等各种控制任务，给用户提供***方便，这是本系统区别于其他监控系统的一个重要特点。

采用远程IE端方式进行监控的时候，由于图形界面文件需要从本地站点传输过来，所以网络带宽占用比客户端方式要大，如果在局域网内使用IE方式监控，则网络的延迟现象可以忽略不计。所以，如果用户的网络带宽很窄的时候（比如在internet），我们推荐使用客户端方式，以便获得的用户体验。。
多站管理扩展
根采用分布式系统架构，通过管理站可管理相当数量的现场监控站。所有现场站的数据实时传送到管理中心，可考虑由管理中心统一处理各现场站的报警信息(如电话，短信，Email等)。本结构(管理站/现场站)在同一机构下拥有多个机房时，节省管理和运行成本，便于排除故障。

可另外架设远程浏览站(管理站的单站点使用且称之为浏览站)。使相关领导可以浏览现场监控站的所有实时和视频信息，完成经许可的控制任务，占用带宽小，所有的管理工作应可以在远程站上完成。远程浏览站的用户界面及监控功能应与本地监控站完全一样，适用于设备及视频的集中监控。
管理站的系统安全措施应该这样∶远程浏览站起动时首先建立与现场监控站的通讯连接，通过权限认证以后，开始可以接收现场监控站的各种数据；用户的控制指令给现场监控站，由现场监控站实际执行。所有控制过程都经过严密的权限认证，只有授权用户的指令才被执行；并实时记录到系统数据库，以备事后查询。

安全管理
在网络上运行的软件需要通过网络收发数据，要确保数据安全就必须采用一些安全保障方式。
1. 加密：监控系统是一个跨网络的运行平台，授权用户可以在网络的任何位置，登录该监控系统，检查机房设备的工作状况，控制设备运行。为防止非法人员的侵入，权限管理特别重要，为此系统采用***的加密算法，通过密文传输，以防止密码被人窃取。
2. 权限管理：
权限管理分两层：用户管理和组管理。每个用户组可以设定该组成员特定的权限，包括允许查看的内容、允许控制的设备等；每个用户可以属于一个或多个用户组，用户享有所属用户组的所有权限。通过这种关系，可以非常明确地规定每个管理人员可以操作的范围，系统安全性得到可靠保障。添加用户或权限更改只能由系统管理员完成，其它用户只能修改个人密码。

 3. 访问记录：作为安全管理的重要组成部分，每个远程用户的登录，其登录时间、主机IP及用户名都被完整记录下来，其所进行的操作，包括：修改系统配置、控制设备运行、切换视频画面等，都被完整记录，系统管理员可以随时检查每个用户所作的操作。
软件优势：
? 更全面的组态功能
WinCom提供多达 100 多种组态工具，曲线已经成为组态工具，并有实时曲线和历史曲线之分，生成***方便快捷；WinCom提供立体棒图功能，而且用户可自行定义实时数据的显示格式，所有图形都进行了矢量处理，可任意对画面放大缩小，对不同分辨率的显示器自动适应；组态过程提供多步撤销恢复功能；可对工具条、菜单等采用“拖曳”进行自定义。
? 支持 Vbscript 语言
在 WinCom平台中，由于系统支持 Vbscript 语言，所以可通过简单编程实现各种逻辑关系，使系统的灵活性及扩展性***加强。而且， WinCom自带组态开发平台，用户可在该开发环境中利用 Vbscript 编写各种功能模块，然后随意“拖曳”到工具条及菜单中，作为新增命令项使用，***扩展系统功能。
? 嵌入各种控件
在 WinCom中，用户可以插入各种 Windows 控件，而且控件作为一个可编程对象，利用系统支持的 Vbscript 语言，与各类测点相关联，控制其动作和属性，使系统功能随意扩展。
? 丰富多彩的用户界面

正如上所述，由于系统支持 Vbscript 语言及控件的插入，现在我们可方便地引入各种 Flash 动画，并与各类测点相关联，实现真正的动画效果。
? 真正的一体化设计
在 WinCom中，视频窗口、曲线、查询窗口、系统配置窗口或作为组态工具，或作为控件，都无缝集成到组态界面中，实现了真正的软件 ALL_IN_ONE 。这样做的好处就是使基于浏览器的远程端与本地监控站界面及功能完全一致，实现真正完全的 Web 化。
? 完备的远程监控方案
WinCom具有完整的 C/S( 管理站 ) 、 B/S （浏览器）模式，并且这两种模式都具有与本地监控站一样的用户界面，实现一样的监控功能。远程系统不但可以运行在局域网内，也可以运行在 Internet 网内。也就是说，用户只要能上网，他就可以全面地浏览、控制机房的所有设备信息，能实现的功能和本地监控软件完全一样。
? 自动打包生成安装

在 WinCom中，工程完成或者系统进行修改后，点击“生成安装”菜单条，系统自动把文件打包在***的安装目录下，便于刻录安装盘，避免人为失误。
? 完整的权限控制
在 WinCom中，可以自行定义用户组（象 Window 一样），其权限可以以设备为单位进行细化，比如某人可以控制哪些设备，某人可以浏览某些设备。
? 真正的后台多线程处理
在 WinCom中，监控、报警处理等完全采用后台过程，与显示界面完全独立，后台过程作为一个核心过程独立运行，丝毫不受显示线程的影响。
? 支持 SNMP
在 WinCom中，简单网管协议作为内置组件提供，实现一体化的网络管理功能。
? 集成视频录像和远传
在 WinCom中，视频功能完全融合在系统之中，视频窗和其他组态工具一样，可以任意组合，本地和远地具有完全一致的显示界面，录像回放作为服务进程提供实时服务，所以可以通过 Internet 浏览实时的或历史的视频内容。
? 网络监控和服务器监控
在 WinCom中，网络监控和服务器监控作为一个子系统融入系统平台。用户不但可以了解到服务器内程序的运行状况，也可以了解到服务器之间的网络流量，这对保障用户的业务系统的正常运行具有很重要的意义。
? ***的技术优势
在 WinCom中，***在***引入二次开发功能，使系统的可扩充性***加强；所有监控信息都统一在风格一致的组态界面下，实现真正的软件 ALL_IN_ONE ；系统的 Web 端与本地监控站界面完全一样，实现的功能也完全一样，在***实现了真正的完全 Web 化。从技术角度看， WinCom组态监控系统在国内的监控行业中处于***的地位。
