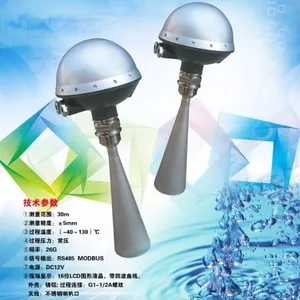

DY-6908CWJ-30米水利水文专用雷达液位计

产品型号：DY-6908CWJ

应   用：适用于湖泊、浅滩、河道、水库、明渠、潮汐水位等水利监测。

主要应用领域：污水厂自来水厂矿山水利电厂化工厂钢铁厂 印刷机械制造厂各类工业领域的液位.料位测量，特别是污水处理、酸、碱性液体测量应用介绍：超声波液（物/料）位计系列 雷达液（物/料）位计系列 流量计系列

雷达液位计超声波液位计（料位.物位）明渠流量计液位差计泥位计纠偏传感器单双张纸仪传感器计数传感器换能器水利水文水位水库专用液位计

超声波测距测深开发板/电路板，定位。水下通讯等产品研发和生产

仪器仪表：物位，压力，流量，显示等工控产品，系统成套，GPRS无线监控系统！ 安装说明：本仪表无需专业人员就可安装使用，一次性设置当前液位值就可成功，

69系列雷达水位计应用于固体，弱粉尘或结晶、结露场合的料位测量，频率26GHz。因其发射频***、波长更短、发射角度小、盲区小、天线尺寸小等特点，所以便于现场安装、抗干扰能力强，对于粉料、颗粒等物位的测量效果更佳，限度的增加了雷达的测量范围，对于小罐体和特殊罐体的测量有了更好的适应性。产品详细信息雷达物位计天线发射能力很低的极短的脉冲，这个脉冲以光速在空间传播，遇到被测介质表面，其部分能量被反射回来，被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。

产品概述

传感器是26G高频雷达式物位测量仪表，测量距离可达70米。天线被进一步优化处理，新型快速的微处理器可以进行更高速率的信号分析处理，使得仪表可以用于反应釜、固体料仓等一些复杂的测量条件。

1.1 工作原理

雷达物位计的天线发射较窄的微波脉冲，经天线向下传输。微波接触到被测介质表面后被反射回来再次被天线系统接收，将信号传输给电子线路部分自动转换成物位信号（因为微波传播速度极快，电磁波到达目标并经反射返回接收器这一来回所用的时间几乎是瞬间的）。

A量程设定

B低位调整

C高位调整

D盲区范围

测量的基准面是：螺纹底面或法兰的密封面。

注：使用雷达物位计时，料位不能进入测量盲区（图中D所示区域），如果进入盲区，所有测量数据和输出数据都是错误的。

26G雷达物位计特点：

1.天线尺寸小，便于安装；

2.非接触雷达，无磨损，无污染。

3.几乎不受腐蚀、泡沫影响；

4.几乎不受大气中水蒸气、温度和压力变化影响。

5.严重粉尘环境对高频物位计工作影响不大。

6.波长更短，对在倾斜的固体表面有更好的反射。

7.波束角小，能量集中，增强了回波能力的同时又有利于避开干扰物。

8.测量盲区更小，对于小罐测量也会取得良好的效果。

9.高信噪比，即使在波动的情况下也能获得更优的性能。

10.高频率，是测量固体和低介电常数介质的选择。

基本参数：

选型需要知道的参数1.被测量的介质类型(液体还是固体，具体名称，清水，污水，泥浆，汽油，柴油，甲苯，二氧化硫等)如果是液体，液面是否有蒸汽，雾气，泡沫，波浪，搅拌，漂浮物，如果是固体，是否有粉尘，2.介质的***～温度，***～压力，3.介质的腐蚀性，如果是放在罐子内的需要知道罐子的材质有没有防腐的衬里，4.是否需要防爆防腐，5.测量范围是几米要求盲区是多少，6.工作环境：例如敞口的池子，有盖板的池子，卧罐，立罐，球罐，罐子是否同大气压等，7.工作电压：24VDC，可选220VAC8.输出信号：4～20mA通信输出

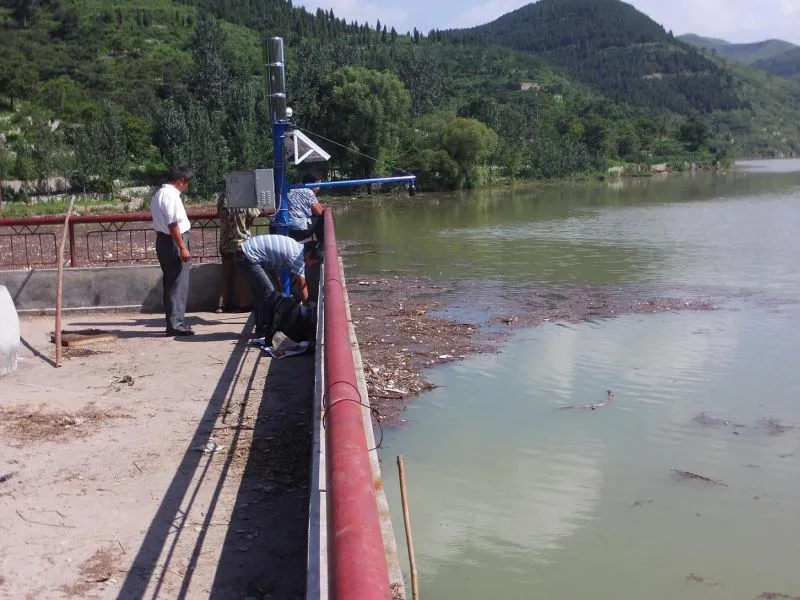

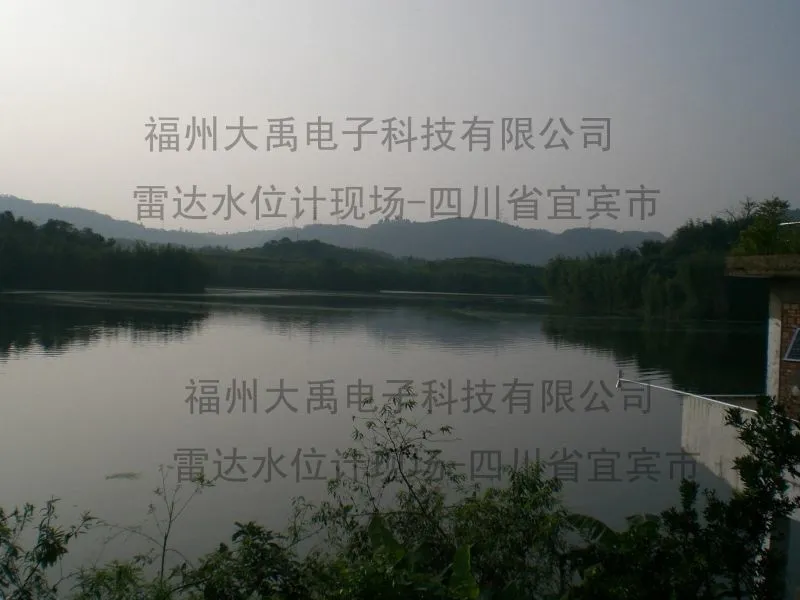

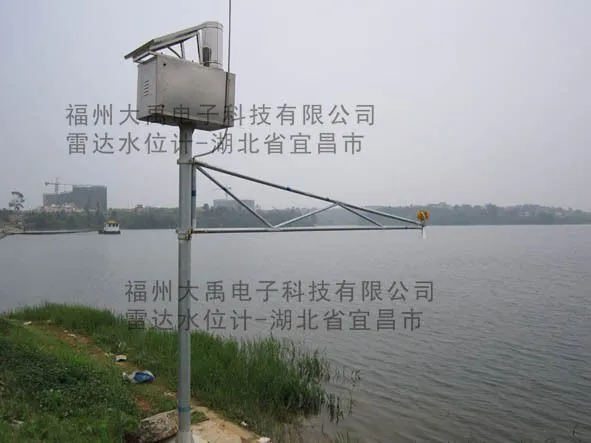

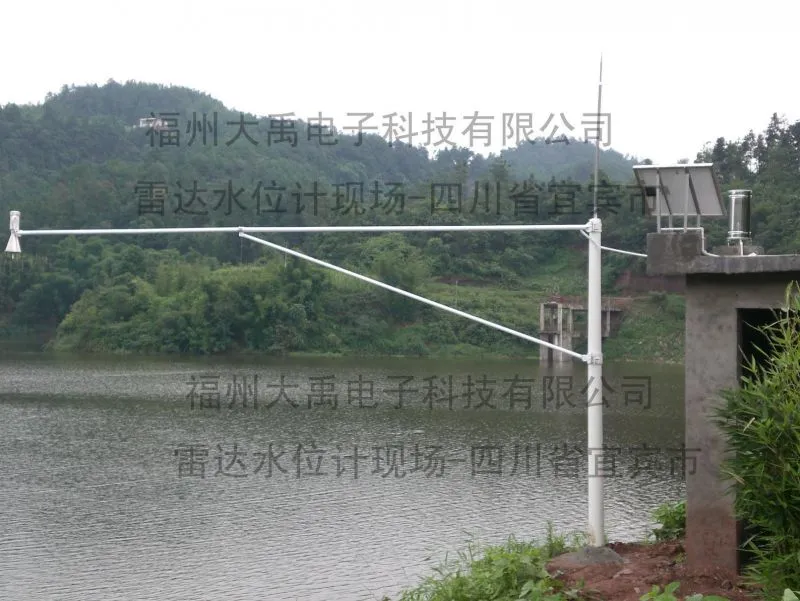

现场图片：

资质证书:

联系方式：QQ：1667020275     咨询电话：18606939552 陈汶杰
