6ES7214-2AS23-0XB8，西门子CPU224，西门子CPU224XP.西门子CPU224XPSI，

对于S7-200系列产品，首先请您确认好您是要西门子南京生产的产品，还是西门子德国原装进口的，

他们的区别是订货型号的位数不一样，西门子南京生产的订货号尾数是“8”，西门子德国进口的订

货号尾数是“0”，如下6ES7216-2BD23-0XB8就是西门子南京生产的，6ES7216-2BD23-0XB0就是西门

子德国进口产品，请您购买之***定要确认订货型号，以免弄错造成您的不便,温馨提醒

   我公司是西门子上海代理商，专业代理西门子全系列工控产品，价格优势，品质***。
======================================================
 上海赞国自动化科技有限公司
 联系人： 唐亮（ 销售工程师 ）
 电话（Tel）：-021-31129607
 传真（Fax）：-021-67633621
 联系QQ ：13918814080
 24小时销售技术服务热线 ：13918814080
 地址（Add）：上海市松江区思贤路1855弄91
======================================================
上海赞国公司在经营活动中精益求精，具备如下业务优势：
SIEMENS 可编程控制器
　　1、 SIMATIC S7 系列PLC：S7-200、S7-1200、S7-300、S7-400、ET-200
　　2、 逻辑控制模块 LOGO！230RC、230RCO、230RCL、24RC、24RCL等
　　3、 SITOP直流电源 24V DC 1.3A、2.***、3A、***、10A、20A、40A可并联.
4、HMI 触摸屏TD200 TD400C K-TP OP177 TP177,MP277 MP377,
SIEMENS 交、直流传动装置
　　1、 交流变频器 MICROMASTER系列：MM420、MM430、MM440、G110、G120.　　　　　　　　　

MIDASTER系列：MDV
　　2、全数字直流调速装置 6RA23、6RA24、6RA28、6RA70、6SE70系列
SIEMENS 数控 伺服
SINUMERIK:801、802S 、802D、802D SL、810D、840D、611U、S120
系统及伺报电机，力矩电机，直线电机，伺服驱动等备件销售。

产品详细介绍

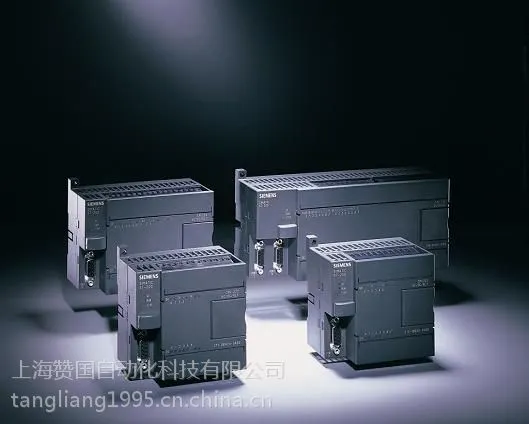

CPU224的3种型号

	6ES7214-2AD23-0XB0 SIMATIC S7-200，CPU 224XP紧凑型单元，DC 电源，14 DI DC/10 DO DC，2 AI，1 AO12/16 KB代码/10 KB数据，2个 PPI/自由端口	显示价格 按一下下面的“可用性细节”链接，来获得额外的可用性信息
?
?
?
		6ES7214-2AS23-0XB0 SIMATIC S7-200，CPU 224XPSI 紧凑型单元，DC 电源， 14DI DC/10DO DC（M），2AI，1AO 12/16 KB代码/10 KB数据， 2个PPI/自由端口	显示价格 按一下下面的“可用性细节”链接，来获得额外的可用性信息
?
?
?
		6ES7214-2BD23-0XB0 SIMATIC S7-200，CPU 224XP紧凑型单元，AC 电源，14DI DC/10DO 继电器，2AI，1AO，12/16 KB代码/10 KB数据，2个PPI/自由端口

Overview

• 功能强大的 CPU

• 本机带24个数字量和3个模拟量输入/输出

• 最多可带7个扩展模块

Design

CPU 224 XP 和 CPU 224 XPsi 装配有:

• 集成式 24 V 编码器/负载电源:
  用于直接连接传感器和编码器。具有 280 mA 输出电流，它也可用作负载电源。

• CPU 224 XP:
  2 种型号；满足不同的电源和控制电压。
  CPU 224 Xpsi:
  1 种设备 (24V DC)，漏电流。

• 内置数字量输入/输出：
  14个输入和 10 个输出。

• 内置模拟量输入/输出:
  2个输入和1个输出。

• 2 个通讯接口:
  可选

  • 作为 PPI接口，用于编程功能、HMI 功能（TD 200、OP），S7-200 内部 CPU / CPU 通信（9.6/19.2/187.5 kbps），或作为 MPI从站，用于和 MPI 主站（S7-300 / -400、OP、TD、按钮板）进行数据交换。

  • 用户可编程接口（FreePort），带中断能力，用于和非西门子设备进行串行数据交换，例如在 ASCII 协议下、波特率为 1.2/2.4/4.8/9.6/19.2/38.4/57.6/115.2 Kbit/s时，可将 PC / PPI 电缆用作为 RS 232/ RS 485 适配器。



• 扩展总线：
  连接扩展模块 (只能使用 22x 系列的扩展模块)。

• 中断输入：
  对过程信号的上升沿或下降沿作出极高速响应

• 高速计数器：
  6 个高速计数器(2x200 kHz，4x400 kHz), 可通过参数设置使能和复位输入，具有2个单独的输入端，可同时用作增/减计数器；或者可以连接2个具有90度相差的增量编码器(2x100 kHz, 2x20 kHz)。^o.

• 通过数字量和模拟量扩展模块进行无故障扩展(扩展模块，选件)。

• 仿真器（可选）：
  用于集成输入的仿真和用户程序的检验。

• 模拟电位计:
  2 个模拟电位计，可在日常工作中用作一个设定值计数器，例如设定时间。

• 脉冲输出：
  2 个高频脉冲输出（ 100 kHz）；用于定位任务及通过电源电路控制调频电机和步进电机。

• 实时时钟：
  例如用于给报文加时间标记、纪录机器运行时间或用于基于时间的过程控制。

• EEPROM 子模块(选件):
  用于保存完整的 STEP 7-Micro/WIN 用户程序及其它文档。
  用于支持数据记录功能和配方管理。
  允许快速修改程序(即使没有编程器)和其它程序归档。

• 通过电池提供长时间后备：
  可将存储时间提高到200天。无电池模块时，用户数据（如存储器位状态、数据块、定时器和计数器）通过内部的超级电容进行保护,大约 5 天。可以***保存用户程序(免维护)。电池模块插入存储器子模块插槽中。
