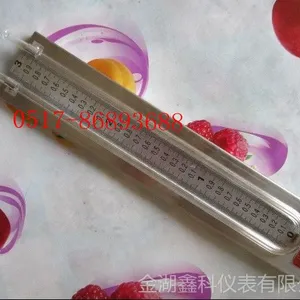

一、u型管压力计的概述 u型管压力计（以下简称真空计）是测量粗真空压力的理想仪表，它结构小巧美观、重量轻、安装操作方便，其特点是精度高、响应快、测幅度广、稳定可靠、零部件采用不锈钢制品，有较高的耐腐蚀性，这些都是其它压力真空计无法比拟的。本真空计的应用面很广，可用于冶金、化工、石油、轻工、医药、科学实验以及中央空调主机溴化锂制冷机组等，所以它是深受用户欢迎的理想仪表.



二、u型管压力计的主要技术指标： 测量范围0-15KPa 0-30KPa 　　 精度等级1.0级 　 三、u型管压力计的工作环境条件： 环境温度：-5--35℃ 　　 相对湿度：≤85% 　　 四、u型管压力计的工作原理：　 该真空计是一种液体压力计，它的基本原理是利用流体静力平衡原理，利用液体高度并有直接进行压力测量的仪表。真空计玻璃管二端必须平衡，玻璃管内径均匀一致，一边玻璃管***封闭，并始终保持一定的真空度。管内装有工作介质---高纯度水银，真空计的铜接头与被测设备相连接，设备内的压力由真空泵排气后，看真空计玻璃管内的水银柱端面高度差对照刻度板，直接读出压力（＊两端读数相加之和即为真空度）。 五、u型管压力计的安装使用说明：　　 将真空计垂直安装在设备上，用户可购￠6.5mm紫铜管与真空计上端的紫铜管焊接，另一端与真空阀门焊接，焊接时请注意以下事项：　　 1、温度不要过高，以防止铜接头变形，影响密封性能。　　 2、铜管必须清洗，有条件可用乙醚，不能用油类清洗。　　 3、焊接质量***，必须焊二层，不能漏气。　　 4、“O”型圈拆卸要小心，安装时注意平均。 　　 抽真空时必须关紧真空阀门，等真空泵运转后才慢慢打开真空阀门，以防一下子抽气，把真空中的水银抽出不能使用，停机时同样先关真空阀门，以防大气压强烈进入真空计玻璃管内而击碎玻璃管。　　 真空计玻璃管后面装有铝质刻度板，刻度板中间有二个调整“0”位的螺丝钉出厂时已调整好，用户不必再调整。玻璃管内的介质---水银容易流出，装拆时将真空计垂直携手拆装，如发现“0”型圈拉毛缺损，应及时更换新的“0”型圈。 有以下几种规格（还可以定做更大量程）： 规格Pa 量度标准大气压 规格Pa 量度标准大气压 ±500 0-1000 0.13 ±4000 0-8000 1.50 ±1000 0-2000 0.26 ±5000 0-10000 1.31 ±1500 0-3000 0.39 ±6000 0-12000 1.57 ±2000 0-4000 0.52 ±8000 0-16000 2.10 ±2500 0-5000 0.65 ±10000 0-20000 2.62 ±3000 0-6000 0.78 ±15000 0-30000 3.93
