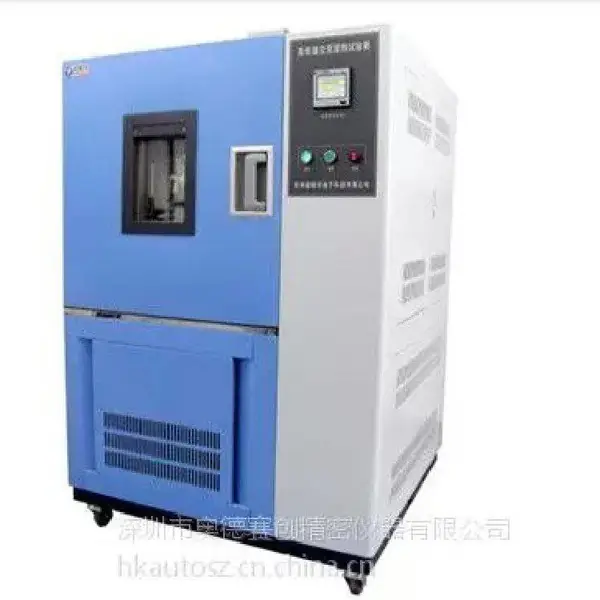

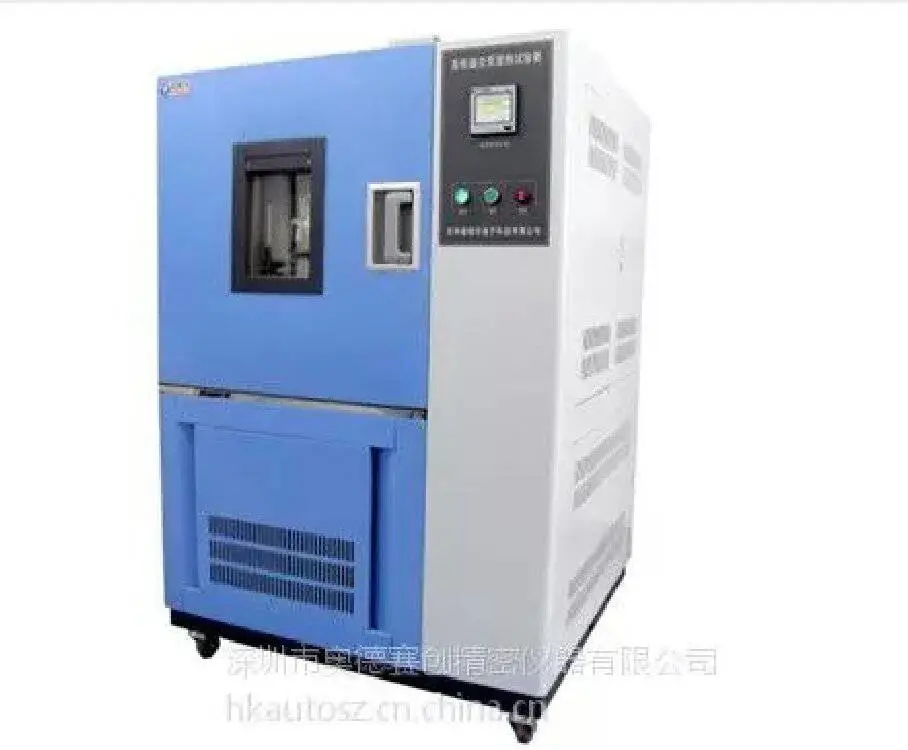

可 程 式 恒 温 恒 湿 试 验 箱

          型号：AUTO/J-225L

WOEKING LABORATORY ENVIRONMENT 设备使用条件

Ambient Temperature  外界温度：0℃～35℃

Atmospheric Pressure  外界压力：标准大气压

Relative Humidity  相对湿度：≤85%RH

Power Supply  220V±10%

 MAIN TECHNICAL FEATURES主要技术指标

设备用途：

     适用于对大型电工电子及其他产品、零部件及材料进行恒温恒湿试验或恒

    定试验，模拟温度变化条件下对产品、零部件及材料进行质量及可靠性测试。

1. 内部有效容积：225L

2. 内部有效尺寸：500*750*600mm（深×宽×高）

3. 外形尺寸：约1070*1610*1170mm（深×宽×高）

4. 温度范围：-70℃～＋150℃（任意调节）

5. 温度均匀度(空载时)：≤±0.5℃（空载时）

6. 温度波动度：≤±0.5℃（恒定时）

7. 湿度范围：20%～98%R.H

8. 湿度波动：+1～-1%

9. 温度偏差：≤±1℃

10. 升温速率：≥3℃/min（空载时）

11. 降温速率：≥1℃/min（空载时）

12. 本设备制造满足 GB/T 2423.1-2001 试验A：低温试验方法；

                    GB/T 2423.2-2001 试验B：高温试验方法；

                     GJB 150.3-1986   高温试验；

                     GJB 150.4-1986   低温试验。

                    GB2423.22.87  试验N: 温度变化温度变化

                  GB10592-89高低温试验箱技术条件

COOLING SYSTEM 制冷系统

(1) 制冷系统及压缩机

1. 制冷压缩机：  原装进口法国“泰康”全封闭制冷机组，单级制冷

2. 冷却方式：    风冷

3. 制冷剂：      环保型制冷剂R404A

4. 主要制冷附件：日本“鹭宫”电磁阀；墨西哥“ALCO”干燥过滤器。

5．品质优良的国内、外***的风冷式冷凝器和鳍片多段式蒸发器。

(2) 制冷系统优点

1. 改进的润滑性能和较低的活塞温度带来更大的可靠性；

2. 流线型机身改进气流管理；减少压强，提高了制冷效率；

3. 顶部卸荷阀提供持续最小排泄管脉冲；

4. SENTRONIC提供可靠的润滑保护系统；

5. 使用不被Montreal公约或伦敦修正案禁止的环保型制冷剂R23、R404A（不含CFC）

CONSTRUCTIVE MAIN FEATURES箱体结构及主要特征

• 整体结构介绍

 1、 整个箱体外壳均由1.0mmSUS304***防腐蚀不锈钢板，颜色为浅驼色；试验室内壁材料为SUS304***防腐蚀不锈钢板，结构设计合理、制造工艺精良、内外表美观。依试验室温度要求，保温层厚度设计为：100mm。

2、试验箱门结构：单开门。门锁，铰链等五金配件为日本 “TAKEN” 原装进口配件。

3、箱门均带导电膜中空玻璃观察视窗，观察窗尺寸200×300mm。观察玻璃上带有电子加热器，防止冷凝和除霜。

4、内箱与外箱之间的保温材料为优质超细玻璃纤维保温棉，对冷或热的保温都起良好的作用。

5、门与门框之间采用进口密封材料及独特的硅胶密封结构，密封性能好。

6、箱内风道采用双循环系统，由长轴轴流风机，不锈钢多翼式离心风轮及循环风道组成，上出风、下进风箱内温度均匀，提高了空气流量、加热和冷却的能力，大幅改善了试验箱的温湿度均匀性。

7、出风口为不锈钢可调百叶式出风口。

8、加热器用不锈钢316L鳍片散热加热管，升温快，寿命长。

9、防凝露带导电膜中空玻璃视窗及耐高低温的欧司朗照明装置，安装于箱门

    中部，能清晰观察到内部试验物品在试验过程中的变化。

10、高精度、大容量湿度发生器。确保湿度控制发生快、精度高、波动小

11、自动补水装置，科学设计，大大降低人工加水的频率。

12、电源柜：包括门锁、控制开关、保险丝、磁热开关、电机过热保护等。电源板的电路单元将按照EN规格设置。

13、箱体左侧面安装一只缆引线测试孔?50mm一个（进口原装）。

• 空气循环系统

     风道系统位于试验箱后部的夹层，其内分布加热器、风叶、蒸发器、加湿

     器等装置。当风机高速旋转时，将外部新鲜工作室中空气吸入风道内，与

     加热器产生的热量从风道吹出，在工作室中与试品进行热交换，热交换后

     的空气再被吸入风道内进行混匀；反复循环，从而达到目标温度要求，

     同时***试验箱内获得较高的温度、湿度均匀度指标。

1. 控制系统

2. 原装进口韩国TEMI-880可编程温湿度控制仪(5.7英寸16位真彩触摸屏)；中文式菜单操作方式，内存程序组120组，每程序组含程序段1200段，全部循环，最多999回。控制器：控制器具有中文显示的控制器具有自诊断功能，提示故障原因及处理方法。

* 高分辨率16位真彩色触摸屏

* 交互式参数输入方式

* 支持韩文，英文，中文

* 提供内置SMPS的I/O RELAY BOARD-接线简化和节省成本

* 同时支持干湿球方式及电子湿度传感器

* 基于PC的方便监控

* 方便设定多达37种的输出（内置计时器）方式

* 支持利用UDC100(选项)的USB存储器-可代替记录器

* 内置基于***的PID算法的自动调谐功能

* 提供强有力的通讯环境和支持99台多分支结构

* ***的Fuzzy功能和ARW启动-抑制超程

* 显示PV曲线(0~8天)
