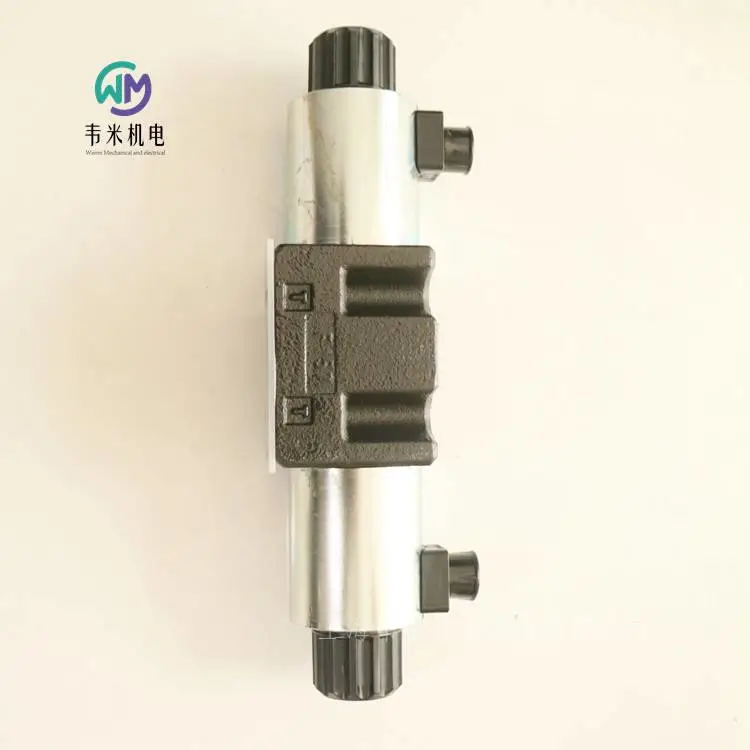

迪普马电磁换向阀DS5-S2/12N-D24K1，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，现货库存，价格实惠；热诚欢迎新老客户咨询购买！

迪普马DUPLOMATIC电磁换向阀DS5系列

板式安装

*** 4401-05 (CETOP 05)

高工作压力 320 bar

大流量 150 l/min

直动式底板安装方向控制阀，底板安装面符合*** 4401(CETOP RP121H) 标准。

该阀提供三通或四通设计，并且根据油口排列具有各种可互换的阀芯。

阀体由高强度铸铁制造而成，阀体内铸有宽大的流道，以减少压力损失。采用了带有可互换线圈的湿式电磁铁）。

该阀可采用直流或者交流电磁铁。直流电磁铁也可采用交流供电。但需使用带桥式整流器的插头。

直流电磁换向阀DS5 可提供以下几种特殊形式：

带Y口底板外泄口

带平稳换向

带可调平稳换向

液压油

使用符合*** 6743-4标准的矿物液压油HL 或者HM 时，使用NBR 密封(代号N)。

对于HFDR 油液（磷酸酯），使用FPM 密封（代号V）。

若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。

当工作油温高于80 °C 时，将会导致液压油和密封过快老化与变质。

请注意保持液压油稳定的物理和化学性能。

电磁铁

电磁铁通常由铁芯和线圈两部分组成。铁芯以螺纹形式安装在阀体内，并且包括浸在油中，可作无摩擦运动的衔铁。内部与回油管路油液接触，***了散热效果。

线圈通过螺纹环固定在铁芯上，可旋转以适应可用的安装空间。

安装

具有弹簧对中和复位的阀可在任意方向安装；不带弹簧，机械定位的RK型阀必须纵向轴水平安装。

阀可通过螺钉或者螺栓安装在平面上。如果平面度或者粗糙度达不到要求的 小值，则阀和安装面之间很容易发生油液泄露。

电气插头

电磁阀提供时都不带插头。带K1型标准电气连接的线圈(DIN 43650)，插头可以单独订购。需要订购的插头订货型号见目录49 000。K2和K7型的连接形式，相应的插头不能单独提供。

意大利迪普马DUPLOMATIC电磁阀订货型号：

DS5-RK/12N-D24K1

DS5-RK/12N-A230K1

DS5-S1/12N-D24K1

DS5-S1/12N-A230K1

DS5-S20/12N-D24K1

DS5-S3/12N-D24K1

DS5-S4/12N-D24K1

DS5-S4/12N-A230K1

DS5-TA/12N-D24K1

DS5-TA/12N-A230K1

DS5-TA02/12N-D24K1

DS5-S2/12N-D24K1

DS5-S2/12N-A230K1

DS5-S3/12N-A110K1

DS5-S3/12N-D24K1

DS5-S3/12N-A230K1

DS5-SA2/12N-D24K1

DS5-SA2/12N-A230K1

关于迪普马

   意大利DUPLOMATIC公司自1952年进入液压领域以来。由于不断的追求技术创新、严格的质量管理和快捷的售货服务，从而使迪普马成为了意大利品牌。

   意大利迪普马公司开发的所有泵和阀标准（***4401、DIN、SAE等），与其他液压品牌有着良好的互换性；而且还能在严酷的环境要求。其极限温度产品（使用温度低达-40C，高温达到150C），更是在环境要求严格的太阳能和风能领域进行了应用。

迪普马DUPLOMATIC比例方向阀DSE3

-直动式比例方向阀 DSE3，油口符合 *** 4401(CETOP RP 121H)标准。

-该阀可用于液压执行机构的方向和速度控制。

-该阀开度和流量调节，与电磁铁电流输入成比例。

-该阀可通过电流控制供给单元直接控制，或者和外部电气控制卡一起组合控制，从而充分发挥阀的性能。

-还可提供手柄式手动应急操作。

技术参数 (采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得)

大工作压力：

油口 P - A - B  350bar

油口 T  210bar

公称流量（P-T压差ΔP=10bar)  1,3 - 4 - 8 - 16 - 26 l/min

滞环 (PWM 200 Hz) % Q max <6%

重复精度 % Q max <± 1,5%

环境温度范围  -20 / +60°C

油液温度范围  -20 / +80°C

油液粘度范围   10 ÷ 400cSt

油液允许的高污染度 根据*** 4406:1999 等级 18/16/13

推荐油液粘度  25cSt

重量：

单电磁铁阀  1,6kg

双电磁铁阀  2,0kg

液压油

使用符合*** 6743-4标准的矿物液压油HL或者HM时，使用NBR密封(代号N)。对于HFDR 油液（磷酸酯），使用FPM 密封（代号V）。若使用

其他油液，例如HFA、HFB、HFC，请咨询我们。 当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。

比例电磁铁

比例电磁铁由两部分组成：铁芯和线圈。

铁芯包含衔铁，以螺纹形式安装在阀体上，此设计可将摩擦维持至小值，从而减小滞环。

线圈通过锁紧螺母安装在铁芯上。

根据安装空间，可作360°旋转。

阶跃响应是指阀跟随输入参考信号的阶跃变化，达到90%设定值所需的时间。表中所列的典型阶跃响应时间，是阀芯机能C16在P-T压差Δp=30bar条件下测得。

阶跃响应参考信号  0→***  ***→0

阶跃响应时间ms

DSE3-A*  50

DSE3-C*  40

安装

在不影响正确操作的条件下，DSE3阀可在任意方向安装。

请确保液压回路中没有空气。

阀可通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于图中所示的值。如果平面度或者粗糙度达不到要求的小值，则阀和安装面之间很容易发生油液泄露。

手动应急操作

标准阀的手动应急操作集成在电磁铁的铁芯内。手动应急操作必须使用合适的工具，以不损坏铁芯的滑动表面。

有四种不同的形式手动应急操作可供选择：

-CM型，带手动应急保护罩。

-CS型， 带有配M4螺钉的金属环螺母，以及可进行持续机械操作的锁紧螺母。

-CH型，手柄式手动应急操作。

-CK型，旋钮式。当设定螺钉旋紧至其位置和旋钮边缘对齐时，锁紧旋钮直至与阀芯接触：在这个位置上，手动应急操作不会被激发且阀不得电。调整手动应急操作后，锁紧设定螺钉以防止旋钮变松。

电气控制单元

DSE3 - * * SA (SB)

EDC-112  24V DC电磁铁  插头式

EDC-142  12V DC电磁铁  插头式

EDM-M112  24V DC电磁铁 DIN EN 50022导轨式

EDM-M142  12V DC电磁铁  DIN EN 50022导轨式

UEIK-11  24V DC电磁铁  欧洲卡式

DSE3 - A* DSE3 - C*

EDM-M212  24V DC电磁铁  DIN EN 50022导轨式

EDM-M242  12V DC电磁铁  DIN EN 50022导轨式

UEIK-21  24V DC电磁铁  欧洲卡式

安装板

型号 PMMD-AI3G 底部油口

型号 PMMD-AL3G 侧面油口

P, T, A, B油口螺纹： 3/8” BSP

意大利迪普马DUPLOMATIC比例阀订货型号：

DSE3-A26/11N-D24K1

DSE3-A26/11V-D24K1/CK

DSE3-C08/11N-D24K1

DSE3-C08SA/11N-D24K1

DSE3-C16/11N-D24K1

DSE3-C16SA/11N-D24K1

DSE3-C26SA/11N-D24K1

DSE3-C04/11N-D24K1

DSE3J-Z12/20N-E0K11

DSE3J-Z30/15/20N-E0K11

DSE5-A60/10N-D24K1

DSE5-C60/10N-D24K1

迪普马DUPLOMATIC先导式比例方向阀DSPE系列

DSPE5 CETOP P05

DSPE5R *** 4401-05

DSPE7 *** 4401-07

DSPE8 *** 4401-08

DSPE10 *** 4401-10

先导式比例方向阀DSPE*，安装面尺寸符合*** 4401 (CETOP RP121H) 标准。

该阀开度(以及因此产生的流量) 调节，与先导阀的比例电磁铁电流输入成比例。

该阀可以通过电流控制供给单元直接控制，或者和外部电气控制卡一起进行组合控制，从而充分发挥阀的性能。

该阀可提供规格CETOP P05，*** 4401-05(CETOP R05)，*** 4401-07 (CETOP 07)，*** 4401-08 (CETOP 08)以及*** 4401-10  。 每一种规格可提供不同的公称流量，大流量至1600 l/min。

技术参数（采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得）

大工作压力：  350bar

滞环 (PWM 100 Hz)：   <4%

重复精度：  <±2%

环境温度范围   -20/+60℃

油液温度范围   -20/+80℃

油液粘度范围   10-400cSt

推荐油液粘度   25cSt

特性曲线 (采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得)

在固定压差Δp下，阀的典型流量控制曲线根据电磁铁的输入电流(D24型，大电流860 mA)，通过各相应阀芯机能测得。Δp的参考值由阀的P口和T口测得。

液压油

使用符合*** 6743-4标准的矿物液压油HL或者HM时，使用NBR密封(代号N)。对于HFDR 油液（磷酸酯），使用FPM 密封（代号V）。

若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。

当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。

请注意保持液压油稳定的物理和化学性能。

先导控制和泻油

DSPE型阀可选用内部或者外部控制和泄油。使用外部泄油，允许在回油口有较高的背压。

电气特性

比例电磁铁

比例电磁铁由两部分组成：铁芯和线圈。

铁芯包含衔铁，以螺纹形式安装在阀体上，此设计可将摩擦维持至小值，从而减小滞环。

线圈通过锁紧螺母安装在铁芯上。

根据安装空间，可作360°旋转。

阶跃响应 (采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得)

阶跃响应是指阀跟随输入参考信号的阶跃变化，达到90%设定值所需的时间。

安装

在不影响正确操作的条件下，DSPE* 阀可在任意方向安装。

请确保液压回路中没有空气。

阀可通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于图中所示的值。如果平面度或者粗糙度达不到要求的小值，则阀和安装面之间很容易发生油液泄露。

迪普马DUPLOMATIC比例阀型号：

DSPE7-A150/11N-II/D24K1

迪普马DUPLOMATIC电液伺服阀带集成放大板DXJ3系列

板式安装

*** 4401-03 (CETOP 03)

大工作压力 350 bar

四通伺服比例阀DXJ3的阀芯在阀套内移动。该阀由线性力马达直接驱动，从而获得独立于系统压力的高动态性能。阀芯位移由线性传感器(LVDT)闭环控制，从而确保高精度和重复性。

该阀可提供四种不同的流量控制范围，大至40 l/min，阀芯零遮盖，安装面尺寸符合*** 4401 (CETOP RP121H)标准。

该阀的特点是其集成式放大板基于SMD 技术，可以***标准调节和简易电气接线。除了可能需要电气调节零点外，该放大板不需要任何调节。

适用于位置、速度和压力的闭环控制应用。断电时或者参考输入信号为零时，阀芯自动回到中位。在此位置，阀有一个小泄漏量，取决于工作压力 (见技术参数表)。

可提供外泄型。

技术参数 (在油温50℃，液压油粘度36cSt条件下测得)

公称流量  5-10-20-40l/min

零位泄漏量(p=140 bar时)  l/min ≤ 3% Q nom

滞环  <0,2% In

阀值  <0,1% In

温度漂移 (?T= 50°C时)  <1,5% In

响应时间  ≤ 12ms

三轴振动  30g

符合CEI EN 60529的保护等级  IP 65

环境温度范围  -20/+60°C

油液温度范围  -20/+80℃

油液粘度范围   5 - 400cSt

油液允许的高污染度  根据 *** 4406:1999 等级 17/15/12

推荐油液粘度  25cSt

质量  2.5kg

电气特性

总体要求：

外接保险丝 = 1,6 A

所有导线的小截面积 ≈0,75 mm2

进行阀的电气连接时(屏蔽，接地保护)，必须采取合适的措施，从而确保不会因为当地不同的接地电势造成过高的接地电流。

差动信号线和阀芯位置信号线，必须与阀侧的配套插头防护罩以及电控箱侧的0V (信号地)连接。

EMC：满足EN 55011:1998，等级 B的要求，并且抗干扰调节符合EN 61000-6-2:1998。

液压油

使用符合*** 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR 油液（磷酸酯），使用FPM 密封（代号V）。若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。

请注意保持液压油稳定的物理和化学性能。

安装

在不影响正确操作的条件下，DXJ3阀可在任意方向安装。

阀可通过螺钉安装在平面度范围0,01/100mm和粗糙度Ra <0,8 ?m的安装面上。如果相关值达不到要求的小值，则阀和安装面之间很容易发生油液泄露。 安装时，请注意环境和阀的清洁度。

意大利迪普马DUPLOMATIC伺服阀订货型号：

DXJ3-D0L20/10N/E0K11

意大利迪普马DUPLOMATIC电液伺服阀带集成放大板DXJ5系列

板式安装*** 4401-05 (CETOP R05)

大工作压力 350 bar

四通伺服比例阀DXJ5的阀芯在阀套内移动。该阀由线性力马达直接驱动，从而获得独立于系统压力的高动态性能。阀芯位移由线性传感器(LVDT)闭环控制，从而确保高精度和重复性。

该阀可提供两种不同的流量控制范围，大至100 l/min，阀芯零遮盖，安装面尺寸符合*** 4401 (CETOP RP 121H) 标准。

该阀的特点是其集成式放大板基于SMD 技术，可以***标准调节和简易电气接线。除了可能需要电气调节零点外，该放大板不需要任何调节。

适用于位置、速度和压力的闭环控制应用。断电时或者参考输入信号为零时，阀芯自动回到中位。在此位置，阀有一个小泄漏量，取决于工作压力。

可提供外泄型。

技术参数 (在油温50℃，液压油粘度36cSt条件下测得)

大工作压力

P - A - B口   350bar

T口 (标准)   50bar

T口带Y口  350bar

公称流量Qnom (P-T压差Δp 70)  60 - 100l/min

零位泄漏量 (p=140 bar时)  l/min   ≤ 3% Q nom

滞环  <0,2% In

阈值  <0,1% In

温度漂移(ΔT= 50°C时)  <1,5% In

响应时间  ≤ 20ms

三轴振动  30g

符合CEI EN 60529的保护等级   IP 65

环境温度范围  -20/+60℃

油液温度范围  -20/+80℃

油液粘度范围  5 - 400cSt

油液允许的高污染度  根据*** 4406:1999等级 17/15/12

推荐油液粘度  25cSt

重量6.3kg

电气特性

外接保险丝 = 2,5 A

所有导线的小截面积 ≈ 0,75 mm2

进行阀的电气连接时(屏蔽，接地保护)，必须采取合适的措施，从而确保不会因为当地不同的接地电势造成过高的接地电流。

差动信号线和阀芯位置信号线，必须与阀侧的配套插头防护罩以及电控箱侧的0V (信号地)连接。

EMC：满足EN 55011:1998，等级B的要求，并且抗干扰调节符合EN 61000-6-2:1998。

液压油

使用符合*** 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对HFDR 油液（磷酸酯），使用FPM 密封（代号V）。若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。

安装

在不影响正确操作的条件下，DXJ5阀可在任意方向安装。阀可通过螺钉安装在平面度范围0,01/100mm和粗糙度Ra <0,8 ?m的安装面上。如果相关值达不到要求的小值，则阀和安装面之间很容易发生油液泄露。安装时，请注意环境和阀的清洁度。

迪普马DUPLOMATIC伺服阀订货型号：

DXJ5-D0L060/10N/E0K11

DXJ5-D0L100/10N/E0K11

DXJ5-D0L100/10N/E1K11
