河南郑州漯河许昌开封垃圾填埋场雨污分流防渗膜施工方案及土工膜技术措施

一、基础处理

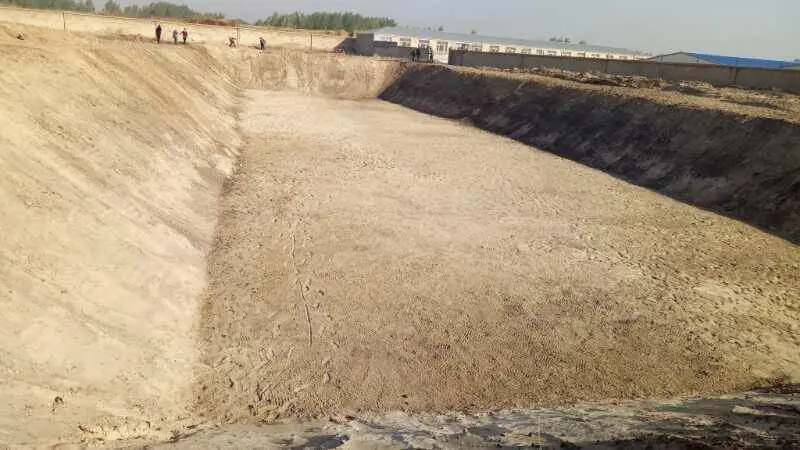

基面应干燥、压实、平整、无开裂、无明显尖突和凹陷；垂直深度 25mm内无瓦砾、 石子、钢筋头、玻璃屑等尖锐杂物，并符合《HDPE 防渗膜防渗工程技术规范》（行业标准 SL/T231-98 ）设计要求；基面上的阴阳处应圆滑过渡处理，其半径不小于 0.5m

二、铺设焊接

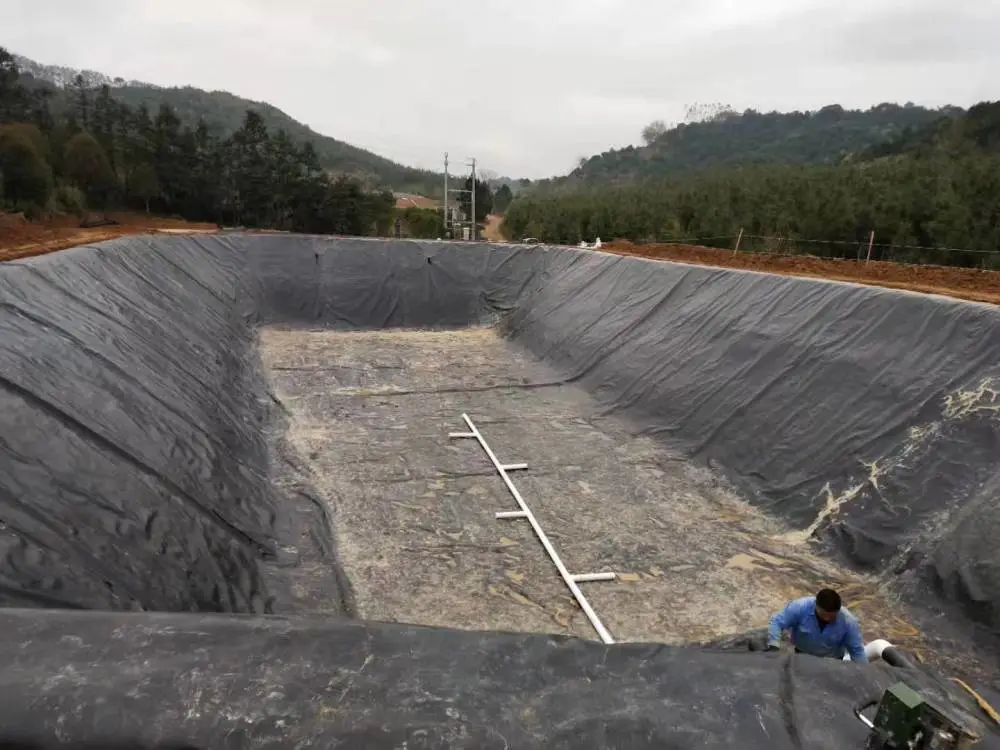

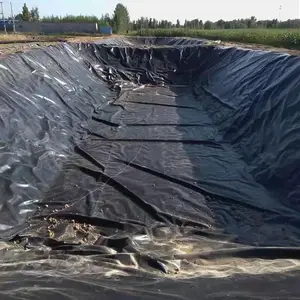

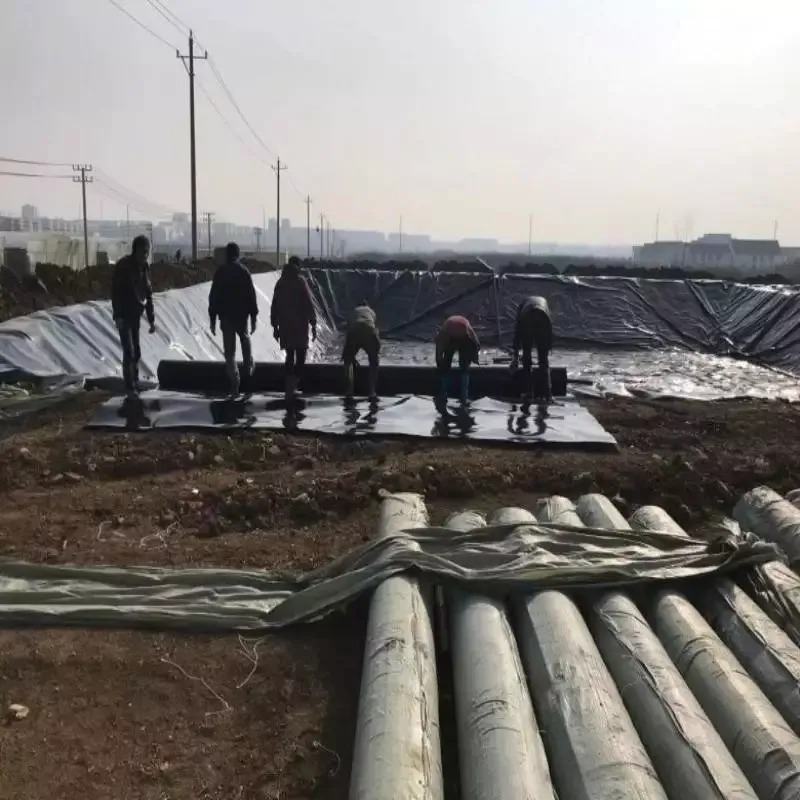

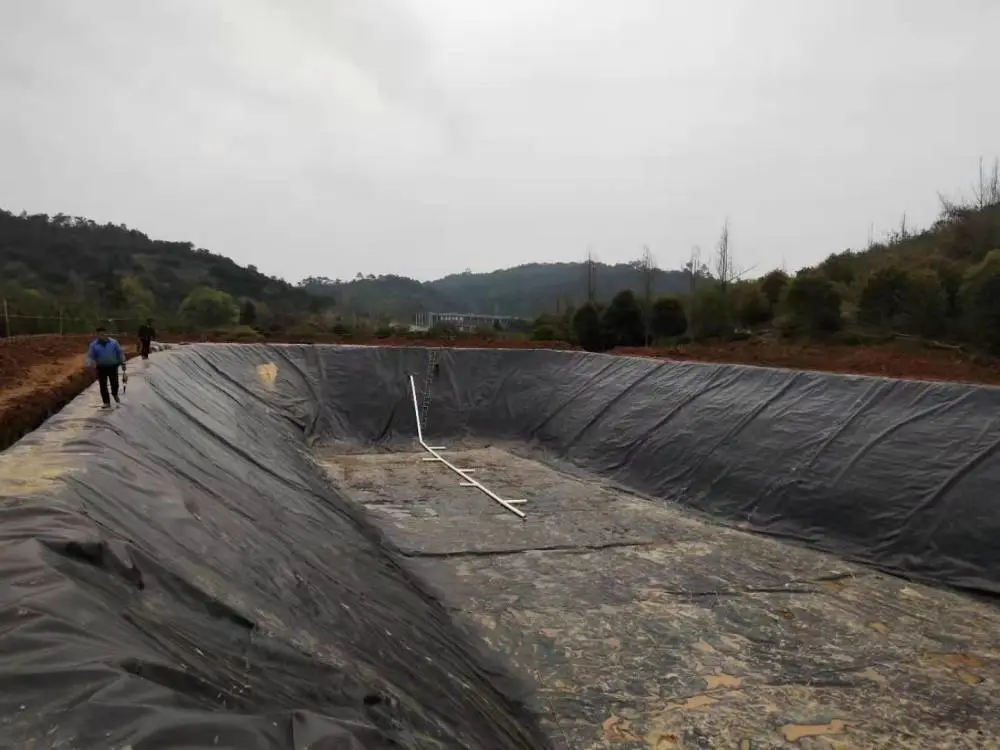

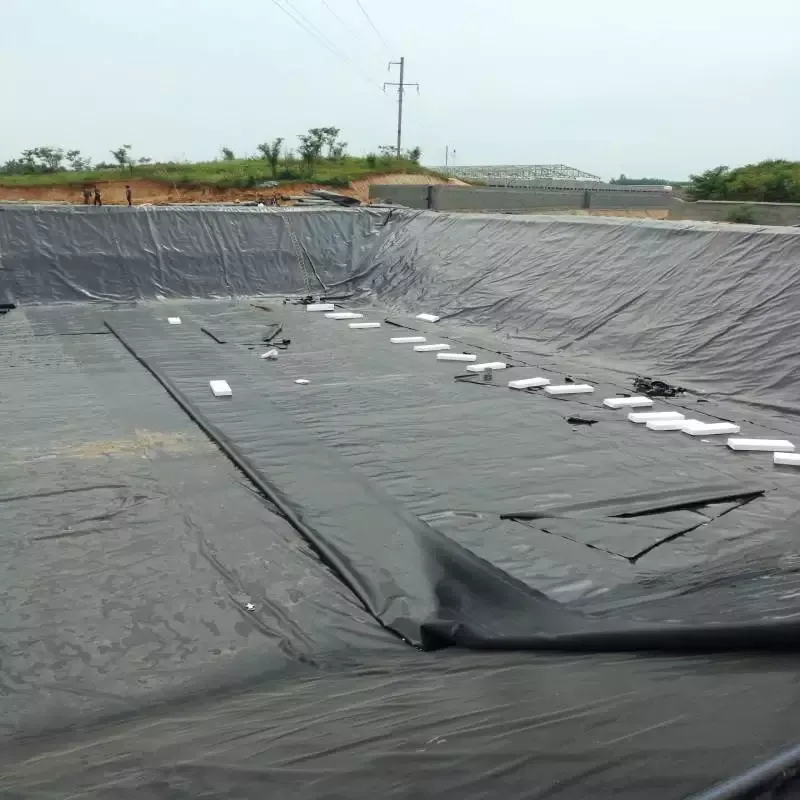

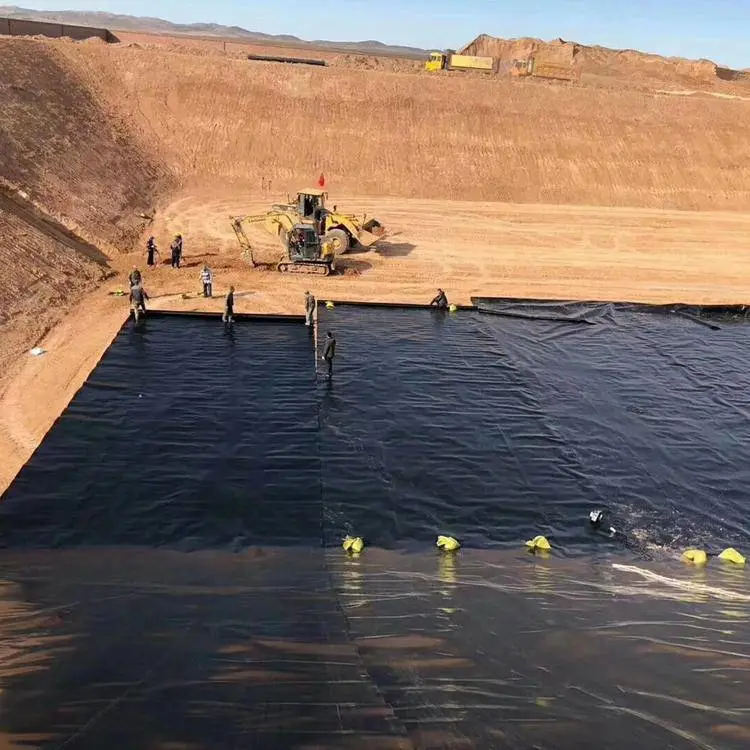

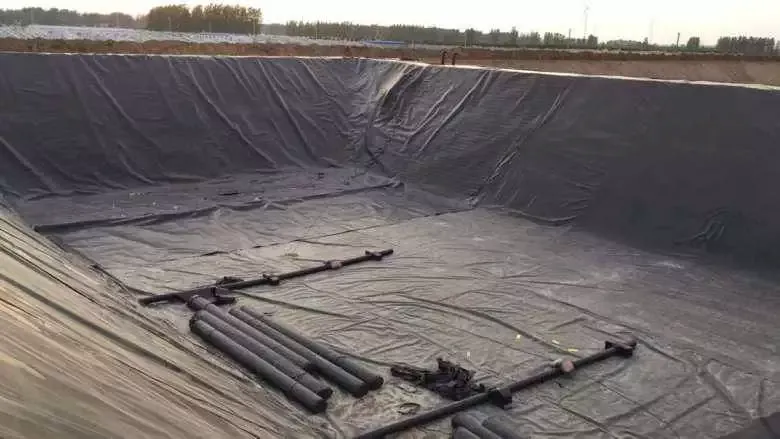

在铺膜前对 HDPE 防渗膜外观质量进行检查。HDPE 防渗膜裁切之前，经丈量其相关尺寸，  然后按实际裁切，逐片编号并作记录，同时对场地在平面图上编号。 在膜铺设中膜与膜之间接缝的搭接宽度不小于 100mm。膜铺设完毕后，铺设组人 员检查铺设区域内的每片膜的编号与平面布置图的编号是否一致，并确认无误 后，按规定就位膜的位置立即用沙袋进行临时锚固，然后检查膜片的搭界宽度不小于 10cm，需要调整时及时调整，为下道工序作好充分准备。在拐角等不规则范围内的膜片裁成上宽下小的“倒梯形”，其宽窄比例操作人员应根据现场的实 际情况和边坡的具体尺寸***计算。若该比例掌握不准，会导致边坡上的膜面  “鼓起”或“悬空”。要求每一个坡段尽量采用整幅防渗膜；展膜方向应基本平行于坡度线，偏离角度不超过 30°，在坑底比较平坦地段，防渗膜也应沿坡度铺设，且接缝处为上坡段在上，下坡段在下；如果有铺设渗滤液集排管用沟槽时，将防渗膜沿沟槽铺设，以减少接触，增强防渗的可靠性。侧坡防渗膜和坑底膜的连接处，应设在距坑底线 1.5m 以外，因交界处往往会由于构造不同而有较大的沉降，形成应力集中区，应避开

三、焊接工艺说明

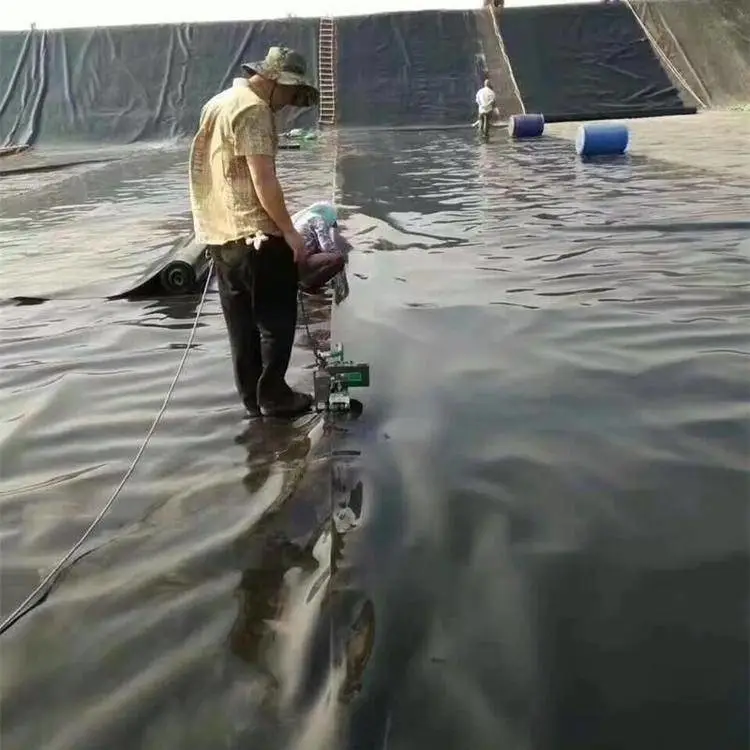

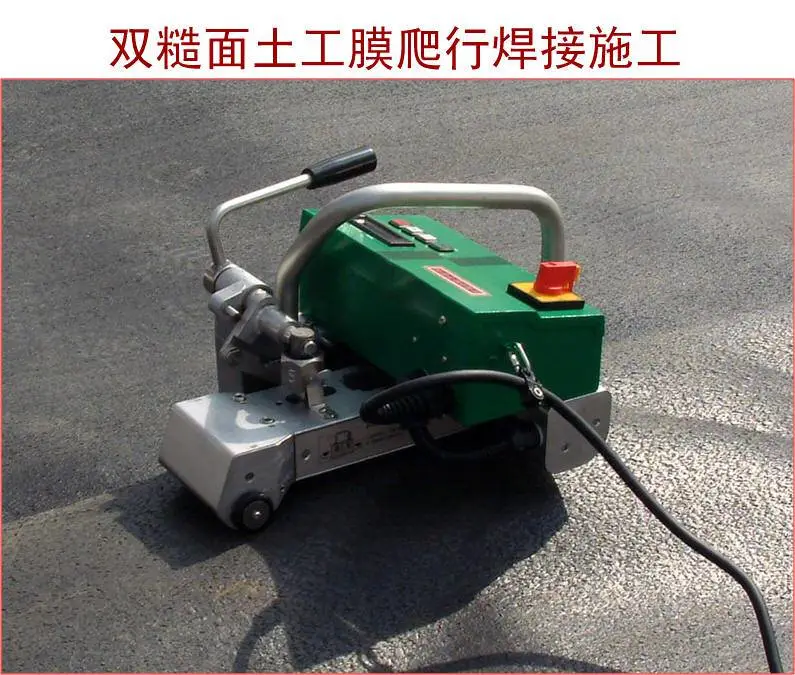

HDPE 防渗膜的焊接，现在多使用楔焊机（Wedge Welder,也称热合机）和挤压熔焊机（Extrusion Welder）。垃圾填埋场工程的防渗膜大面积的焊接，都使用双轨的楔焊机，形成双焊缝和一个能充气的空腔。楔焊机无法焊接的部位，应采用挤压熔焊机，配以与原材料同质的焊条，形成堆焊的单焊缝。焊机的温度为280℃～350C°。焊接施工前，先做试样焊接，试焊合格后，开始正式焊接。焊接时，再一次检查膜片的搭接宽度，并***搭接范围内洁净、无异物，或其它可能会影响焊接的任何东西。接缝宽度范围内有两道焊缝（双保险），每道焊缝宽度不小于 10mm，焊缝处 HDPE 防渗膜熔结为一个整体，不得出现虚焊、漏焊或过焊，连接的两层 HDPE 防渗膜应搭接平展、舒缓

四、HDPE 防渗膜的锚固构造

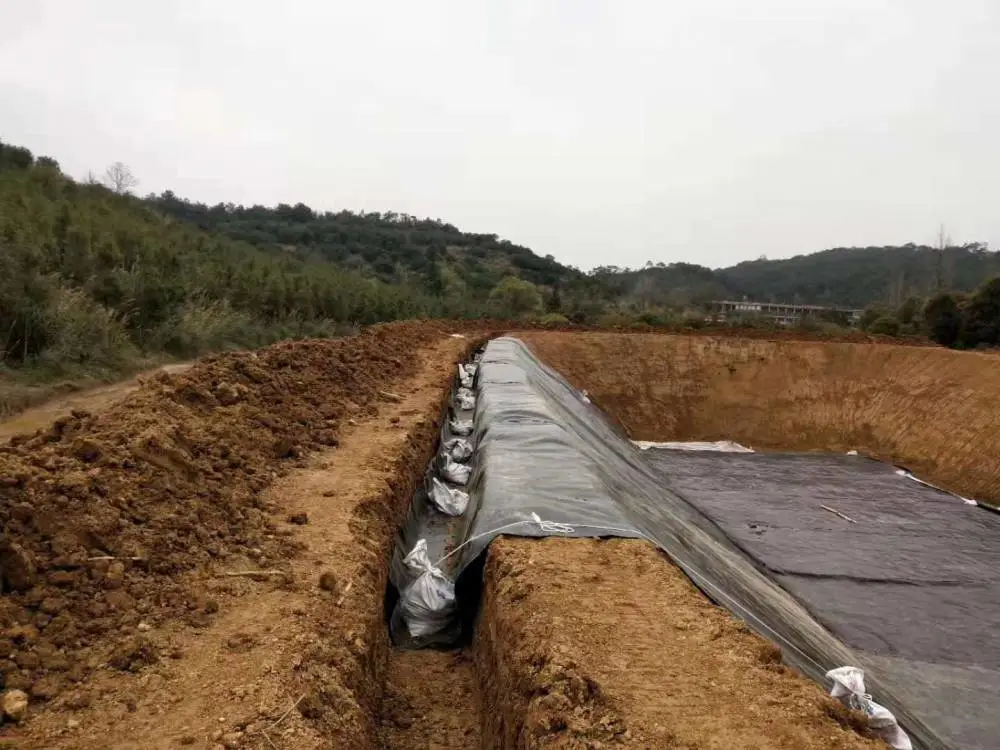

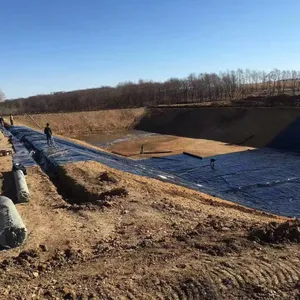

1、一般在池顶、操作平台上以及上下两段坡度变化（变小）处均要设置锚固沟。

2、坡顶锚固沟的位置，应根据土坡的稳定情况确定。当坡段较长或坡陡时，

 一般锚固沟距坑口不小于 1.5m，至少不小于 1.0m。平台上锚固沟尽量靠近上坡段。

3、锚固沟的形状、尺寸：常用的为倒梯形或 U 型，在斜坡上有时也用 V 字型的。沟的尺寸取决于需要产生的摩擦阻力，而摩擦阻力又取决于侧坡的坡度、坡段长度、基层构造与状况、防渗膜规格等因素。锚固沟的设置应使垫衬系统在正常工作条件下，把防渗膜撕破比把防渗膜拔出更为危险。一般做成（300mm~500mm）×（400mm~600mm）形状，用素土回填夯实即可。

4、其他锚固方式对于基层为刚性结构，采用打膨胀螺栓，压条进行锚固，再用膜把压条金属件部分焊接缝合密封。这时需要同时处理好的是：膜下排水排气的功能不能受到影响，金属件要作好防护，以避免受到腐蚀。防渗膜和泵房等地下结构连接部位，以及砖石或混凝土坝连接处等，都要严格进行固定、封闭，用膨胀锚螺栓、射钉，依不同情况做适合的处理。若是刚性结构未完成，可预埋 HDPE 混凝土.
