德国PTL转盘     P17.47转盘防水测试仪  进口转盘试验仪

PTL 转盘用于转动样本来确定防水

参照标准：

IEC 60335-1 / 1991-04 &15.1.1,

IEC 60529 / 1989-11 &14.1 Table VIII Fig. 4,

IEC 60598-1 / 1996-11 ?9.2.4 and & 9.2.5 Fig. 7, IEC 60947-1 / 1988 &C.8 Fig. C.4,

EN 60529 / 1991 & 14.1 Table VIII Fig. 4,

DIN 40 050 Part 9 / 1993-05 & 7.4 Table 8 Fig. 4, VDE 0470 Part 1 / 1992-11 &14.1 Table 8 Fig. 4

Standard Outfit:

1    tabletop with apron, circular, pivoted on a ball bearing turning rim, height of tabletop above    floor approx. 220 mm,

1    frame with AC geared motor, with additional gear reduction to 1 + 0,1 rpm, with 4 height adjustable caster wheels, 2 of them lockable.

Design: tabletop with apron of aluminum, frame of steel hot-dip galvanized and papyrus white structure varnished, for connection to 230 V 50 Hz (other voltages on request), including a 3 m long hard wearing connection cable with waterproof CEE-plug,

　table                carrying            Article

diameter:                capacity:             No.:

　730 mm               150 kg             P 17.37

　850 mm               150 kg             P 17.38

 1050 mm               150 kg             P 17.39

Additional Outfit:

PTL Swivel Accessory Unit

to change over from rotatory operation to swiveling operation  with  reverse  of  direction after approx. 350? absolutely necessary for specimens with connected cable,                                                        Article No.: P 17.44

Attachment :

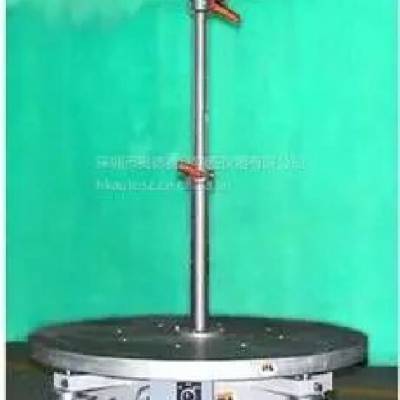

PTL Telescope Support

for fitting on a turntable, to hold the specimens

Standard Outfit :

1  tubular stand, with mounting flange,

2  telescopic tubes, to clamp by tommy screws,

1  support grid, 270 mm x 180 mm, ±30 ° inclinable, to clamp by a tommy screw.

Design: all parts of stainless steel (material 1.4301 or 1.4305), screws of stainless steel, height of support grid above tabletop adjustable - unless otherwise agreed upon - from approx. 600 mm to 1200 mm, carrying capacity maximally 50 kg,

                                                     Article No.: P 17.47

PTL Turntable with Telescope Support, to be adapted between eccentricity 100 mm and inclination of the support grid by 15 ° in 4 directions,  for 2,5 min each, turned by 90 °each, including automatic control, according to e. g. EN 60529 / 1991 &14.2.2 Fig. 3:on request
