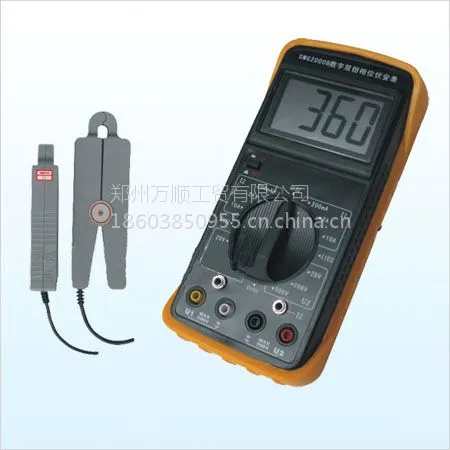

SMG2000B手持式双钳数字相位伏安表

SMG2000B手持式双钳数字相位伏安表是专为现场测量电压、电流及相位而设计的一种高精度、低价位、便携手持式、双通道输入测量仪器。用该表可以很方便地在现场测量U-U、I-I及U-I之间的相位，判别感性、容性电路及三相电压的相序，检测变压器的接线组别，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否等。采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路。测量U1-U2之间相位时，两输入回路完全绝缘隔离，因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。显示器采用了高反差液晶显示屏，字高达25mm，屏幕角度可自由转换约70°，以获得视觉效果。

1 基本误差

1.1 参比工作条件

     （a）环境温度：（23±5）℃

     （b）环境湿度：（45～75）% RH

     （c）被测信号波形：正弦波、β=0.02

     （d）被测信号频率：（50±0.2）Hz

     （e）被测载流导线在钳口中的位置：任意

（f）测量相位时被测信号幅值范围：

100～220V、0.5A～1.5A

     （g）外参比频率电磁场干扰：应避免

1.2  基本误差极限

1.2.1 交流电压见表1

输入阻抗：

各量限均为2MΩ

测U1-U2相位时电压输入回路阻抗：

40KΩ

1.2.2 交流电流见表2

1.2.3 相位

U-U、U-I、I-I见表3

2 工作误差

2.1 额定工作条件

     （a）环境温度：（0～40）℃

     （b）环境湿度：（20～80）% RH

     （c）被测信号波形：正弦波、β=0.05

（d）被测信号频率：（50±0.5）Hz

     （e）被测载流导线在钳口中的位置：任意

     （f）测量相位时被测信号幅值范围

          测U1-U2相位时：30V～500V

          测  I1-I2 相位时：10mA～10.00A

          测  U1-I2 或 I1-U2 相位时：

          10V～500V、10mA～10.00A

     （g）外参比频率电磁场干扰：应避免
