一、概述

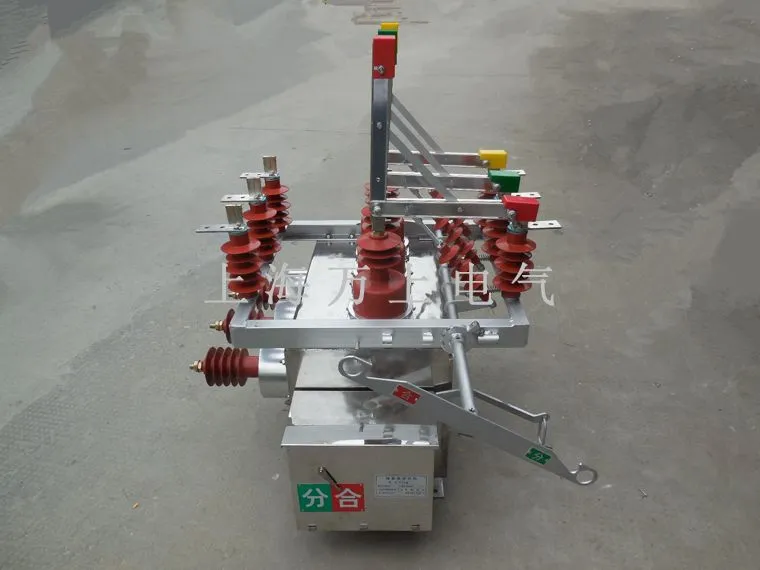

　　ZW10－12系列户外高压真空断路器是三相交流户外高压开关设备,主要用于12KV等级,额定电流630A,额定频率50HZ的农网、城网、矿山、铁道、港口的配电系统，特别适用于户外架空线路，分合负荷电流、过载电流、短路电流，对电网进行切换和保护。

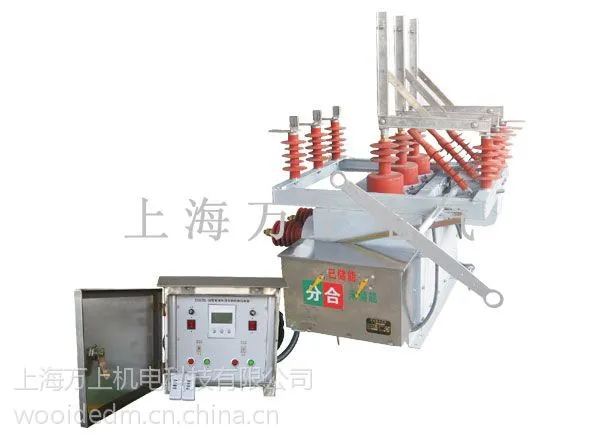

　　断路器可根据用户需要配装隔离开关，产品内部可装设电压互感器作为操作电源用。
　断路器整体结构为本相共箱式，壳体密封，内部采用复合绝缘结构，具有抗凝露、抗污秽的特点，绝缘水平高。
二、使用环境条件
1、周围空气温度：上限+40℃，下限-40℃；
2、海拔：≤2000m(若海拔增高，则额定绝缘水平相应提高)；
3、风压：不超过700Pa(相当于风速34m/s)；
4、地震烈度：不超过8度；
5、污秽等级：Ⅳ级；
6、日温差：不超过25℃；
7、相对湿度：日平均不大于95%，月平均不大于90%；
8、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。
三、型号及含义

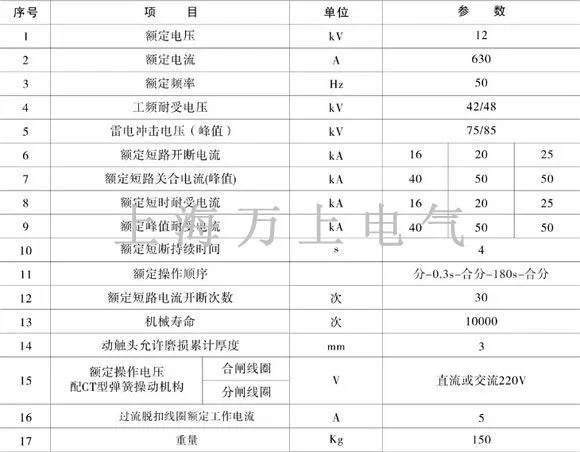

四、主要技术参数

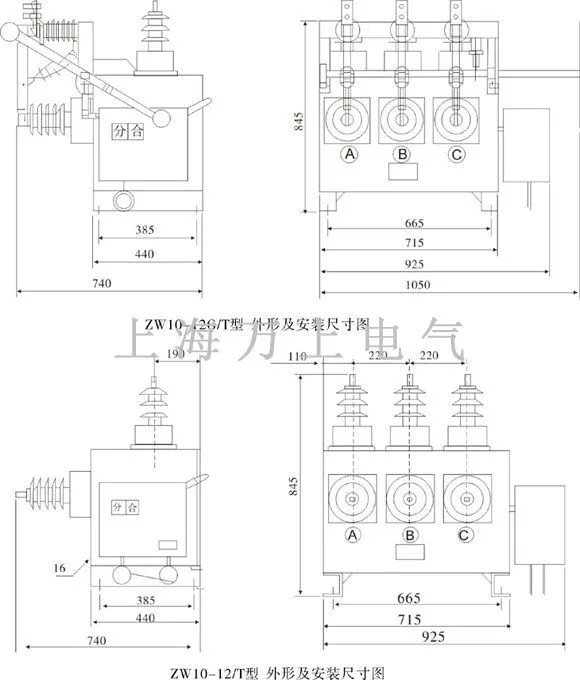

五、外形及安装尺寸

六、订货须知
　　1、产品名称、型号、额定电流、额定电压、额定开断电流；
　　2、额定操作电压及储能电动机额定电压；
　　3、所配电流互感器电流比及准确级次；
　　4、箱体外壳的材质及颜色；
