一、主要用途及使用范围索拉力检测仪【玻璃幕墙拉索张力测量仪】适用于电力行业、通信行业、交通运输行业、玻璃墙幕装饰行业、索道运行业、建筑行业、游乐场所、隧道施工、渔业捕捞与各大科研院所和教学机构、检测机构及涉及到绳索和钢丝绳拉力的场合。

二、索拉力检测仪【玻璃幕墙拉索张力测量仪】主要功能特点具有张紧力的绳索结构，不需拆卸即可直接测量。重量轻、结构简单、操作方便，适用于任何场合。具有七种线径测量功能、测量范围更宽。使用范围：适用于柔性的，拉伸的索。如各种钢丝绳、高强度绳索等。精度等级：±3%～6%（取决于绳索形式和特点）。绳索直径：10mm～34mm。

三、索拉力检测仪【玻璃幕墙拉索张力测量仪】的工作原理

图一
利用力分解原理当系统平衡时：T=2F×cos(α/2)其中：T为推力；F为索拉力；α为索两侧的索夹角由于α固定相同，因此T与F成正比，让力T作用在力敏传感器上，力敏传感器输出信号，经电路运算、修正、放大后显示在显示屏上的数值就是所测索的张力。放大倍数根据上面的公式计算，其中cos(α/2)=a/其中a为张力仪两侧滑轮平面至限位板间的距离，b为两测滑轮至推索轮距离的。

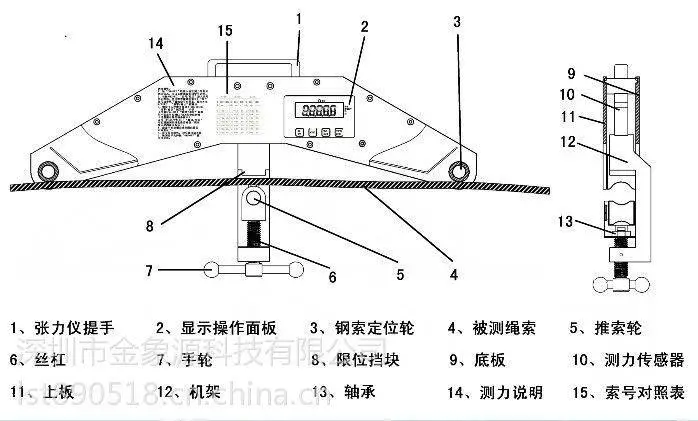

四、索拉力检测仪【玻璃幕墙拉索张力测量仪】的结构

五、操作面板按键从左至右依次为“ON/OFF”、“索号/设定”、“峰值/单位”、“清零/确认”；上部LCD显示的五位数字为索拉力，单位为kg/kN可转换

六、标定操作：

1、长按“索号/设定”进入索号选定程序，选择需要标定的索号

2、长按“索号/设定”键直至显示“xh=yy”（x:表示当前的索号，yy:表示当前索号的直径）,再按“索号/设定”键，选择所需标定的索号（1～7）并按“清零/确认”确认。

3、根据显示提示，依次用试验机预置该索号量程的0%、20%、40%、60%、80%、***的标定值,并按“清零/确认”确认，如果试验机无法预置所有标***的标定值，可长按“清零/确认”键结束标定，程序会按已经标***的值推算出未能标***的值以作计算。

4、标定完成后将自动保存数据，退出标定程序将返回至测试状态

5、回到测量状态后重复以上步骤标定其他索号。

七、测力操作；

1、按“ON/OFF”既进入前次测力的索号测力状态，可以直接测量相同索号钢索。

2、长按“+”进入索号选定程序，选择需要标定的索号，按“清零/确认”键确认。

3、钢索卡入轮槽并按“清零/确认”键清零

4、旋紧手轮至钢索顶到限位即显示钢索拉力。

5、没有任何操作，30分钟自动关机

6、测毕关掉按“ON/OFF”键关掉电源。

7、不同量程索力测定仪标定的索号如下表：

八、注意事项及维修保养

1、手提张力仪时应握在手柄上，请勿握住手轮倒提，以免传感器损坏；

2、预防高温、过潮，防止灰尘、腐蚀性介质及水等侵入仪器；

3、对不经常使用的部件应保持清洁并做防锈处理；

4、定期检查，保持仪器零部件的完整；

5、每年检定一次；

6、记载使用、维修情况；

7、长时间不使用，应定期给机器通电并使其适当运行。
