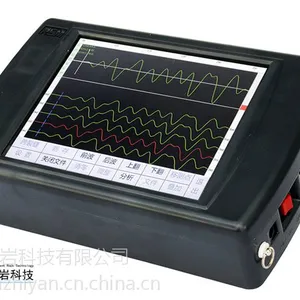

RSM-SY5(T)基桩非金属声波检测仪简介

用 途：

• 基桩超声波透射法完整性检测
• 混凝土裂缝深度检测
• 混凝土超声回弹综合法强度检测
• 地质勘察岩体纵波波速测试
• 隧道岩体松动圈检测
• 非金属材料动弹性力学参数测试

符 合：

• 《建筑基桩检测技术规范JGJ106-2003》
• 《公路工程基桩动测技术规程JTG/TF81-01-2004》
• 《铁路工程基桩无损检测规范TB 10218-2008》
• 《超声回弹综合法检测混凝土强度技术规程CECS 02:2005》
• 《超声法检测混凝土缺陷技术规程CECS21:2000》

技术特点：

1. 仪器做工精细、采用专业机箱
2. 界面直观、操作方便
3. 双通道接收电路，检测效***
4. 可以连接：压电式、磁致伸缩、电火花等多种震源，功能可扩展
5. 首波初读时、声副可以自动判读、现场处理数据高效
6. 数据实现USB口传输、U盘、储存卡都适应

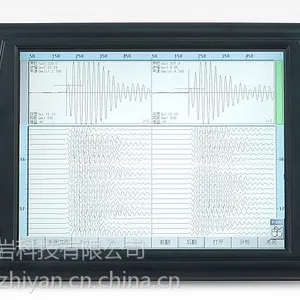

7. 现场及时计算出深度-波速、深度-波幅曲线，分析结果一目了然
8. 交直流两用，电池供电6小时以上

性能指标：

型号                         RSM-SY5                                          RSM-SY5(T)

主控形式                  分体机（现场须配笔记本电脑）         内置工控机

采样方式                  发射、接受独立分开                          发射、接受独立分开

显示模式                  笔记本电脑显示屏                              8.4寸高亮度真彩显示屏640×480

操作方式                  笔记本电脑鼠标键盘                          触摸屏

储存模式                  笔记本电脑硬盘                                 电子硬盘

深度计数方式           手动记录                                            手动记录

触发方式                  信号触发、外触发                              信号触发

采样间隔                  0.1μs～200μs                                       0.1μs～200μs

记录长度                  0.5k、1k、2k、4k、8k五档可调         0.5～1k

发射电压                  500V/1000V可选                                500V/1000V可选

放大增益                  100dB                                                100dB

通道数                      一个发射通道、两个接收通道            一个发射通道、两个接收通道

一次提升测试剖面    两个剖面                                            两个剖面

发射脉宽                  0.1μs～100μs 连续可调                        0.1μs～100μs连续可调

频带宽度                  300Hz～500kHz                                  300Hz～300kHz

声幅准确度               ≤3%                                                   ≤3%

声时准确度               ≤0.5%                                                ≤0.5%

接受灵敏度               ≤30                                                    ≤30

道间串扰                  ≤1/400                                                ≤1/400

数据传输模式           USB传输                                           USB传输

工作温度                   -20℃～+55℃                                    -20℃～+55℃

供电模式                  外置镍氢电池≥12小时                       内置锂电池≥6小时

体积                         28×25×8cm                                         25×16×7cm

重量                         2.2kg                                                  1.6kg（含锂电池）

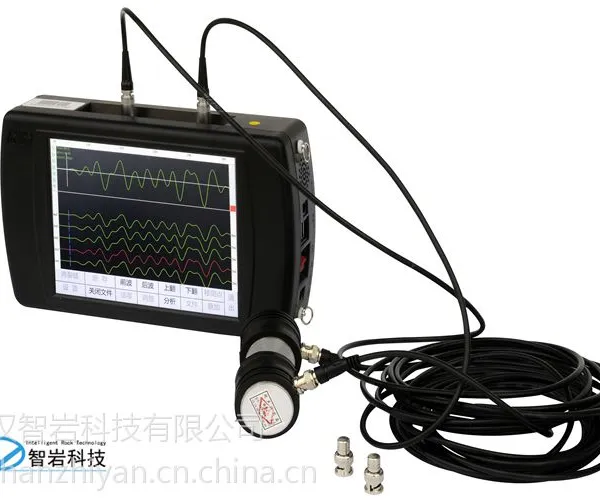

RSM-SY5(T)基桩声波检测仪标准配置：

序号   名  称                                                     规格                                      数量

1         RSM-SY5/ SY5 (T)采集仪                                                                        1台

2         夹心式平面声波换能器及连接电缆一对     15、30、50、100KHz任选       1对
