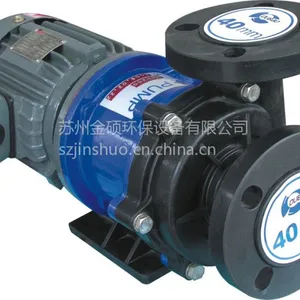

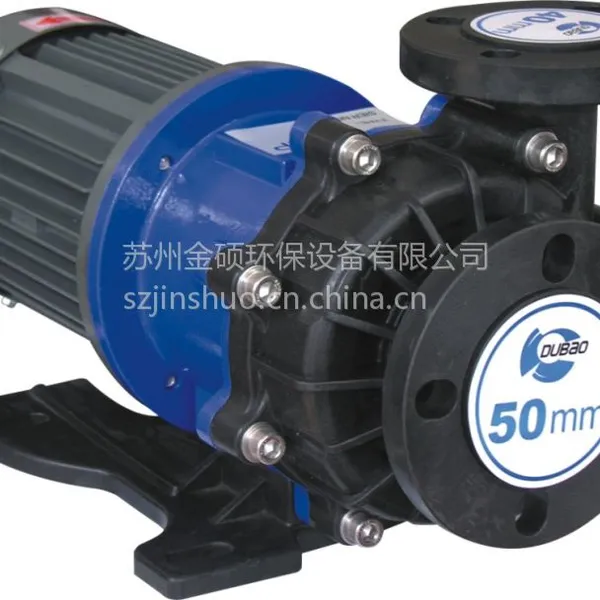

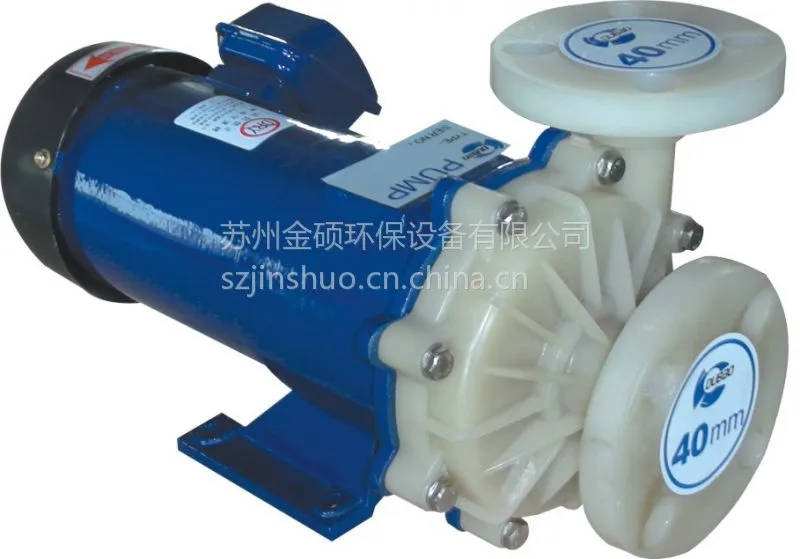

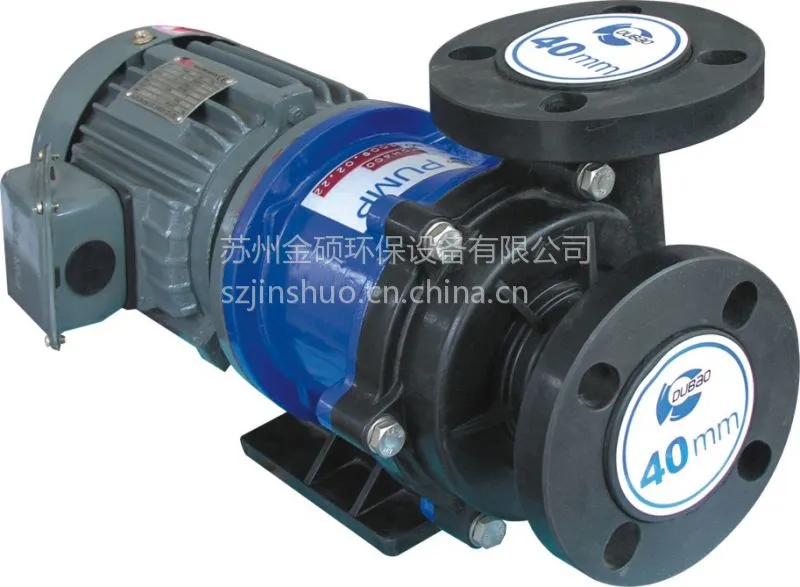

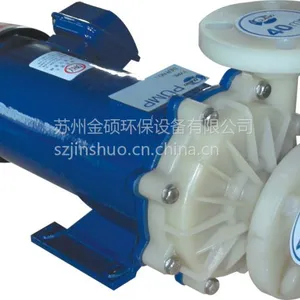

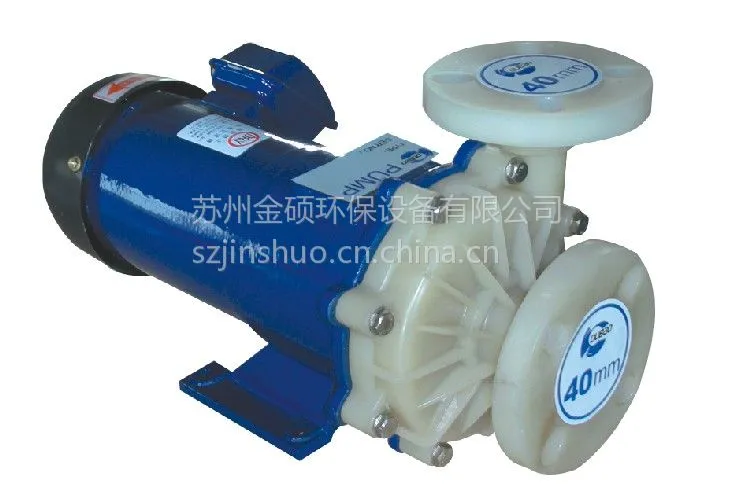

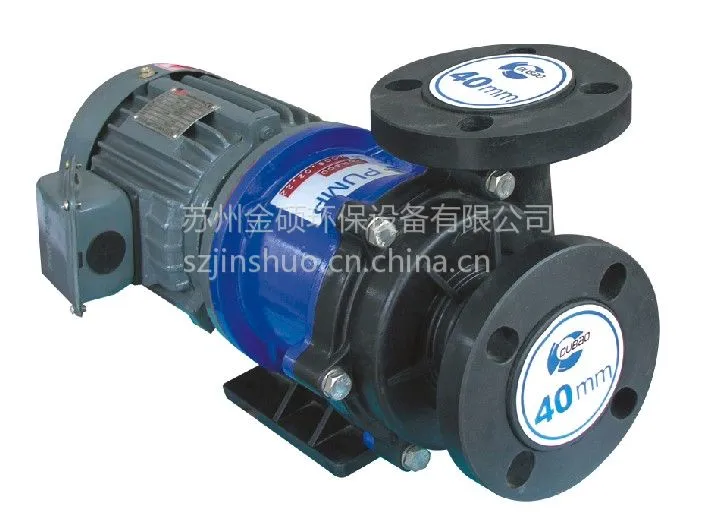

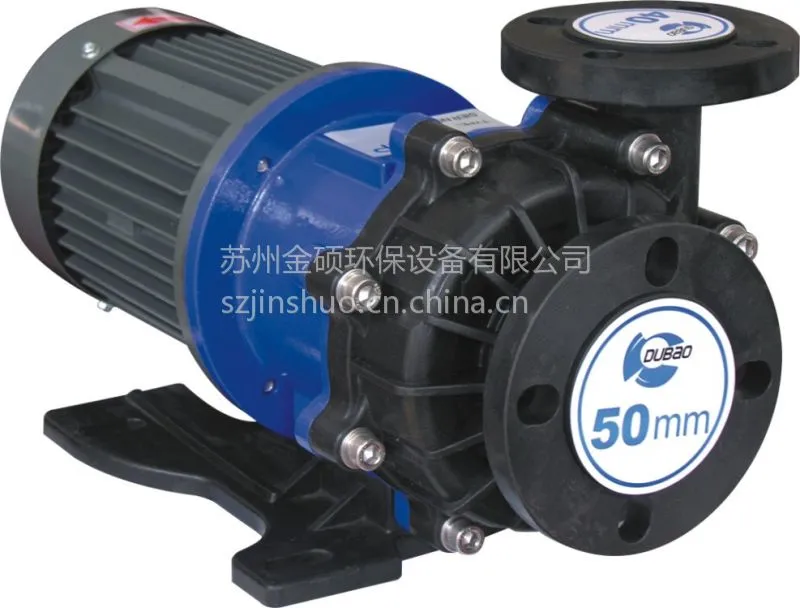

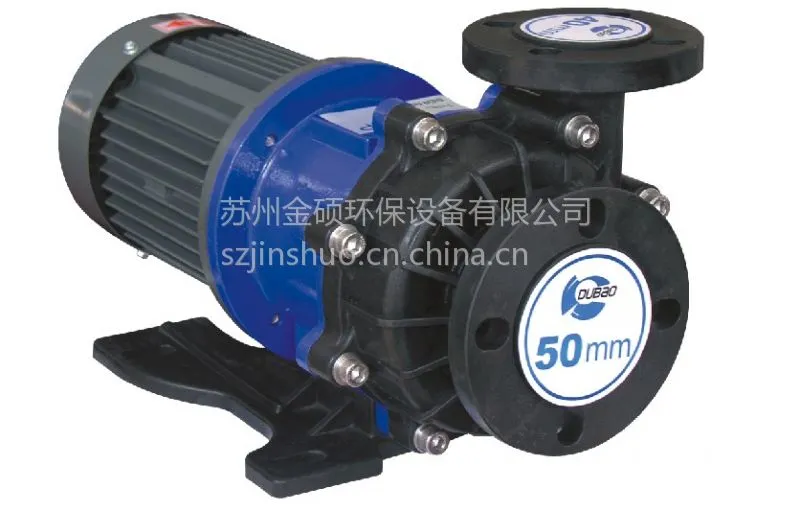

MDH磁力泵 1/2-5HP

1.产品型号

 MDH  －400-F-S- C- V - 5

1.      (2）3 4  5）6）7）

⑴MDH一机型编号

⑵型号编号：400

(3)泵浦材质F-FRPP C-CFRPP P-PVDF

（4）出入口连接：S-牙口式  F-法兰式

（5）泵轴：C-CERAMIC T-TITANIUM S-SIC

 (6)橡胶材质 N-VBR E-EEPDM V-VITON

(7)频率5:50HZ 6:60HZ

2.产品特点

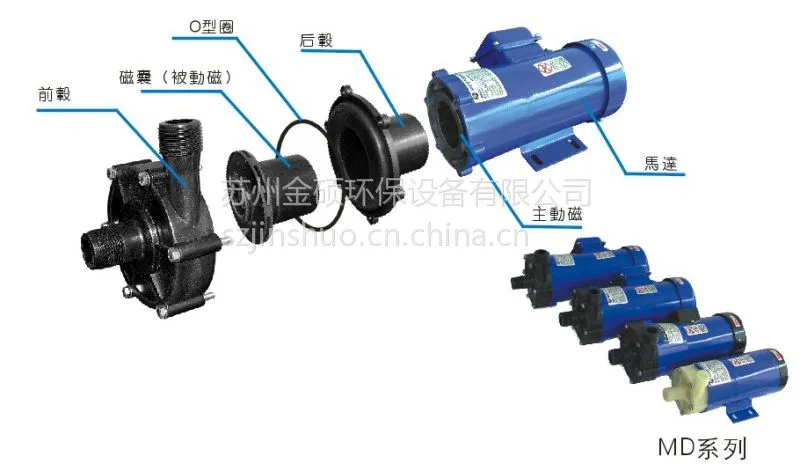

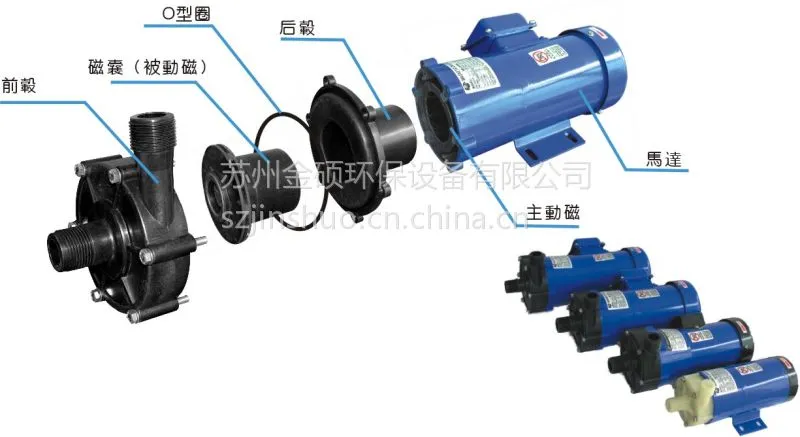

采用磁力驱动，无轴封设计，泵体完全密封；

叶轮和磁铁一体注塑成型，在高速运转及高温下不易损坏；

此泵系列因其创新的耐空转设计，是磁力泵长时间无水运转而不损坏，提高产品耐用性。

3.性能曲线图

4.规格表

5.安装方法

1.泵浦的安装位置可能地接近吸水槽，并请于较低位置（压入式）安装。对于将泵浦的吸入口安装于比吸入槽的页面高的位置（上吸法）时，请务必于启动泵浦前确保管路及泵头里面加满水，并且在吸入口装设底阀。另外，由于液体的性质、温度以及吸入配管的长度，泵浦所吸取的高度会被限制。

2.泵浦虽置于室内、室外均可使用，但为顾及保养的方便请于周围预留足够的空间。

3.泵浦的固定面请务必确保有比底座面积大的平面。安装面积不够的话，负荷重量会集中，导致底座破损。

4.将泵浦底座装置于混凝土时，为使运转中不发生振动，请以基础螺栓固定。

5.混凝土基地的安装时，先在混凝土地面和底座下面插入楔垫，再于法兰面放置水平器，以泵浦的轴方向及与其直角的方向来确认水平。并将水混浆灌入基础螺栓孔中，待其硬化后再锁上基础螺栓之螺帽。

6.由于泵浦运转中的振动和配管之间会产生共振，故请先于泵及配管之间装设伸缩接头，避免配管因振动破损的可能性。

7.配线时要使用优良的配线器具，并遵循电器设备技术基准及内线规则，请严格遵守下列规则：

  ①.   电磁开关器，请使用符合泵浦马达之规格（电压、容量等）；

  ②.   于室外使用泵浦时，配线应考虑到不使雨水等侵入开关部分；

  ③.   电磁开关器及按钮开关之安装，请于远离泵浦的地方稳固的装设。

6.操作说明

1.试运转时需确认方向。若方向错误，要等马达完全停止后，再重新启动。

2.藕合磁铁有脱磁现象时，请于一分钟内停止泵浦。如果脱磁的状态继续运转，会降低磁铁藕合力。

3.启动时、停止时及运转中的液温变化请限制于80℃以内。

5.启动时要关闭出口阀。但不可长时间在出口阀关闭的情况下运转，内部温度上升会损坏泵浦。

5.于运转中发生停电时，请立刻切断电源，关闭出口阀门。

6.刚开始运转及长期停止运转后再行运转前，请遵照下列事项：

①.确实清洗管路内部及槽内后再予给水。

②.请确实锁紧法兰接口螺栓及基础螺栓。

③.用起子旋转马达风扇，检查转动是否顺畅。

④.启动水倒入泵浦里后，请完全关闭出口阀。

⑤.吸入条件为压入式时，先确认管路内的压力，再确认泵浦内是否已充满液体。用起子旋转马达风扇，使泵浦回转，将残留于叶轮部分的空气从管路上的排气口排出。

⑥.上吸式使用时，一边将启动水倒入泵浦，一边用起子旋转马达风扇，使泵浦回转，将残留于叶轮部分的空气从管路上的排气口排出。

⑦.启动后确认马达的回转方向是否正确。回转方向遵照泵浦标记之箭头指示，逆向回传时请调换接线。

7.泵浦开始正常地运转，压力表到达泵浦压力时请慢慢开启出口阀，直到压力表显示所要设定的吐出压力为止。

8.出口阀关闭时的运转时间要控制在1分钟内。

9.泵浦连续运转时，请用流量计来确认泵浦是否以适当的操作点在运行。

10.在寒冷天气要停止泵浦时，由于泵浦内部液体冻结可能损坏泵浦，请停止后排出泵浦内部液体。如果只是一时间中断运转，无法排出内部液体时，请以加热器等将泵浦保温，使内部液体不致于冻结。
