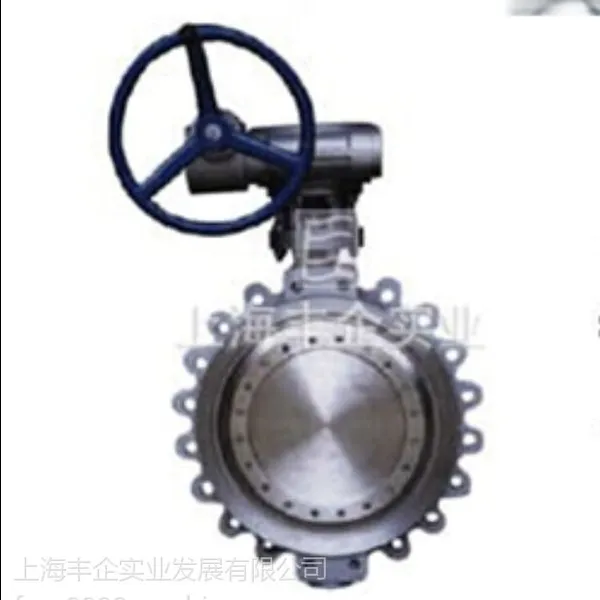

供应D315 WF/D330 WF 美标蝶阀价格

材质：不锈钢	用途：截止	类型(通道位置)：直通式
连接形式：卡套	驱动方式：手动	介质温度：-40～425℃℃
压力环境：高压	品牌：丰企	型号：D315 WF/D330 WF
流动方向：双向	适用介质：水、蒸汽、邮品、酸碱类、海水	适用范围：钢铁冶金、石油、化工、电力

展开

供应D315 WF/D330 WF 美标蝶阀

用途及特点

美标蝶阀是上海丰企阀门工程技术人员研制开发的***高性能产品，其性能已处于国内外***水平、广泛适用于低压、中压、高压、钢铁冶金、石油、化工、电力等工业管道上作截断或调节介质流量用。
美标蝶阀采用三维偏心斜锥形阀座密封副，蝶板密封采用新型金属片与弹性材料层叠而成，嵌装在蝶板上与阀座吻合。利用蝶板摆动压紧密封，所以密封面摩擦阻力小，关闭是具有越关越紧功能，这样密封性能可靠，开启确保密封面完全脱离接触，***了密封面不受损伤。
美标蝶阀结构特点排除了其它类型蝶阀开过位而不能密封的缺点，且在高曙下能正常使用，克服了其它类型阀门在高温下使用时因热膨胀而容易泄漏的缺点。
该蝶阀根据使用介质要求，选用不同密封面材料，以***密封面耐磨损、耐冲刷、耐腐蚀、使用寿命长。

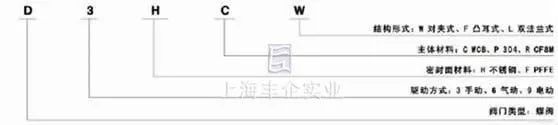

产品型号编制方法

产品型号编制方法图

主要技术参数

公称通径	Dn（in）	2"-36"	2"-36"
公称压力	PN（MPa）	150Lb	300Lb
试验压力Ps（MPa）	强度试验	3.0	7.5
试验压力Ps（MPa）	密封试验	2.2	5.5
适用介质	水、蒸汽、邮品、酸碱类、海水等
适用温度	-40～425℃

主要零件材料

名称	材料
阀体	WCB、CF8、CF8M
阀板	WCB、CF8、CF8M
轴杆	304、316、1Cr13
密封圈	316、304
填料	柔性石墨、氟塑料

主要连接尺寸

型号	英寸〞	L		L1		D		D1		D2		H2		H1		H		M	Z-d	WT/Kgs
型号	英寸〞	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	M	Z-d	对夹式	法兰式
D315 WF 连接尺寸	2	1.72	43	4.25	108	6.00	152	4.75	120.5	3.62	92	4.33	110	11.02	280	13.58	345	M18	4-19	9	20
	3	1.93	49	4.50	114	7.50	190	6.00	152.5	5.00	127	4.92	125	12.40	315	14.96	380	M18	4-19	11	29
	4	2.20	56	5.00	127	9.00	229	7.50	190.5	6.19	157	5.70	145	13.78	350	16.34	415	M20	8-19	13	33
	5	2.50	64	5.50	140	10.00	254	8.50	216	7.32	186	6.50	165	15.35	390	17.91	455	M20	8-22	16	38
	6	2.75	70	5.50	140	11.00	279	9.50	241.5	8.50	216	6.89	175	17.91	455	21.45	545	M20	8-22	26	74
	8	2.80	71	5.90	150	13.50	343	11.75	298.5	10.62	270	8.26	210	20.67	252	24.21	615	M24	8-22	34	86
	10	3.00	76	6.30	160	16.00	406	14.25	362	12.75	324	9.84	250	23.81	605	27.36	695	M24	12-25	51	142
	12	3.38	86	4.00	178	19.00	483	17.00	432	15.00	381	11.24	285	28.74	730	32.78	830	M27	12-25	72	167
	14	3.63	92	4.20	190	21.00	533	18.75	476	16.25	413	12.60	320	31.50	800	35.43	900	M27	12-29	106	218
	16	4.00	102	8.5	216	23.50	597	21.25	540	18.50	470	13.98	355	34.25	840	38.58	980	M30	16-29	133	275
	18	4.50	114	8.74	222	25.00	635	22.75	578	21.00	533	14.96	380	36.22	920	40.55	1030	M30	16-32	176	315
	20	5.00	127	9.00	229	27.50	399	25.00	635	23.00	584	16.34	415	39.37	1000	43.70	1110	M33	20-32	190	395
	24	6.06	154	10.50	267	32.00	813	29.50	749.5	27.25	692	18.70	475	45.51	1155	51.37	1305	M33	20-35	394	580
	30	6.50	165	11.50	292	38.75	985	36.00	914	33.75	857	22.38	580	54.13	1375	60.03	1525	M39	28-35	476	717
	32	7.50	190	12.50	318	41.75	1060	38.50	978	36.00	814	24.80	630	56.50	1435	62.40	1585	M39	28-41	618	880
	36	8.00	203	13.00	330	46.00	1168	42.75	1085	40.25	1022	26.77	680	62.40	1585	69.48	1765	M20	32-41	762	1042
D330 WF 连接尺寸	6	2.75	70					9.50	240	3.50	216	6.89	175	17.91	435	21.45	545	M20	8-22	28
	8	2.80	71					11.75	298	10.62	270	8.26	210	20.67	525	24.21	615	M24	8-22	36
	10	3.00	76					14.25	362	12.75	324	9.84	250	23.81	605	27.36	695	M24	12-25	53
	12	3.38	86					17.00	432	15.00	381	11.24	285	28.74	730	32.78	830	M27	12-25	74
	14	3.63	92					18.25	476	16.25	413	12.64	320	31.50	800	35.43	900	M27	12-29	110
	16	4.00	102					21.25	540	18.50	470	13.98	355	31.25	870	35.58	980	M30	16-29	138
	18	4.50	114					22.75	578	21.00	533	14.96	380	36.22	920	40.55	1030	M30	16-32	180
	20	5.00	127					25.00	635	23.00	584	16.34	415	39.37	1000	43.70	1110	M33	20-32	196
	24	6.06	154					29.50	749	27.25	692	18.70	475	45.51	1156	51.37	1305	M33	20-35	400
	30	6.50	165					36.00	914	33.75	857	22.38	580	54.13	1375	60.03	1525	M39	28-35	482
	36	8.00	203					42.75	1085	40.25	1022	26.77	680	62.40	1585	69.48	1765	M18	32-42	468
D315 L 连接尺寸	2	1.72	43	4.25	108	6.50	165	5.00	127	3.62	92	4.33	110	11.02	280	13.58	345	M20	8-19	9	20
	3	2.50	64	4.50	114	8.26	210	6.63	168	5.08	127	4.92	125	12.40	315	14.96	380	M20	8-22	12	29
	4	2.50	64	5.00	127	10.00	254	7.87	200	6.18	157	5.70	145	13.78	350	16.34	415	M20	8-22	15	35
	5	2.75	70	5.50	140	11.00	279	9.25	235	7.32	186	6.30	165	15.35	3920	17.91	455	M20	8-22	18	40
	6	3.00	76	8.30	210	12.50	318	10.63	270	8.50	216	6.89	175	17.91	455	21.45	545	M24	12-22	28	81
	8	3.50	89	9.05	230	15.00	381	13.00	330	10.62	270	8.26	210	20.37	525	24.21	615	M27	12-26	37	94
	10	4.50	114	9.84	250	17.50	445	15.24	387	12.75	324	9.84	256	23.81	605	27.36	695	M30	16-29	56	156
	12	4.50	114	10.62	270	20.50	521	17.76	451	15.00	381	11.24	285	28.74	730	32.78	830	M30	16-32	79	183
	14	5.00	127	10.62	270	23.00	584	20.24	514	16.26	413	12.60	320	31.50	800	35.43	900	M33	20-32	116	239
	16	5.50	140	12.20	310	25.50	648	12.50	571	18.50	470	13.98	355	34.25	870	38.58	980	M33	20-35	146	302
	18	5.98	152	13.00	330	28.00	711	24.72	628	21.00	533	14.96	380	36.22	920	40.55	1030	M33	24-35	193	346
	20	5.98	152	13.80	350	30.50	775	27.00	686	23.00	584	16.34	415	39.37	1000	43.70	1110	M33	24-35	209	434
	24	7.00	178	15.35	390	36.00	914	32.00	813	27.24	692	18.70	475	45.51	1156	51.37	1305	M39	24-41	433	638
	30	9.01	229	17.71	450	43.00	1092	39.25	997	27.69	703	22.38	580	54.13	1375	60.03	1525	M45	28-49	523	788
	36	9.88	241	20.07	510	50.00	1270	46.00	1168	34.88	886	26.77	680	62.40	1858	69.48	1765	M50	32-53	838	1146
D330 L 连接尺寸	6	3.00	76					10.63	270	8.50	216	6.89	175	17.01	455	21.45	545	M20	12-22	29
	8	6.50	89					13.00	330	10.62	270	8.26	210	20.67	525	24.21	615	M24	12-36	38
	10	4.50	114					15.24	387	12.75	324	9.84	250	23.81	605	28.36	695	M27	16-29	58
	12	4.50	114					17.76	451	15.00	381	11.24	285	28.74	730	32.78	830	M30	16-32	81
	14	5.00	127					20.24	514	16.26	413	12.60	320	31.50	800	35.43	900	M30	20-32	119
	16	5.50	140					22.30	591	18.50	470	13.98	355	34.25	870	38.58	980	M33	24-35	149
	18	5.98	152					24.72	628	21.00	533	14.96	380	36.22	920	40.55	1030	M33	24-35	198
	20	5.98	152					27.00	686	23.00	584	16.34	415	39.37	1000	43.70	1110	M33	24-35	215
	24	7.00	178					32.00	813	27.24	692	18.70	475	45.51	1156	51.37	1305	M39	24-41	436
	30	9.01	229					39.25	991	27.69	703	22.38	580	54.13	1375	60.06	1525	M45	28-49	528
	36	9.88	241					46.00	1168	34.88	886	26.77	680	62.40	1585	69.48	1765	M50	32-52	843

订购注意事项：

D315 WF/D330 WF 美标蝶阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为丰企阀门D315 WF/D330 WF 美标蝶阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
