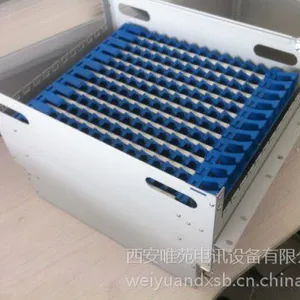

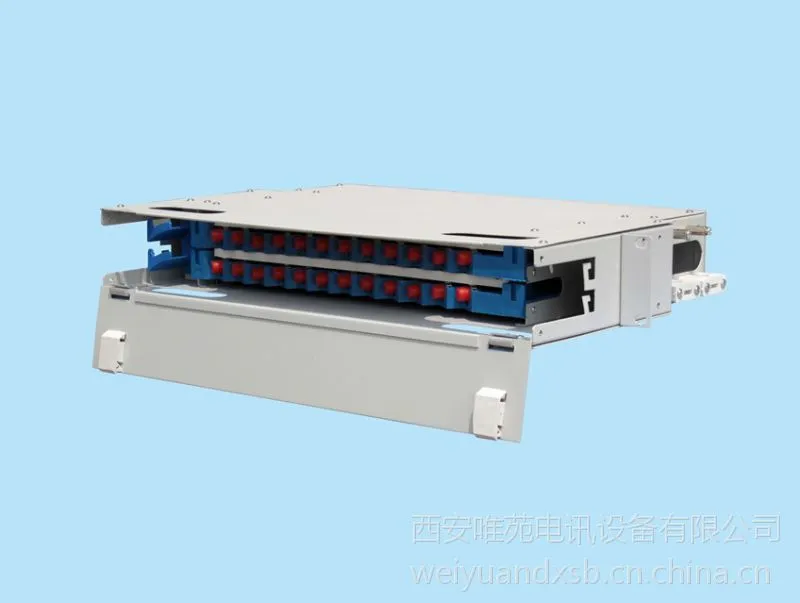

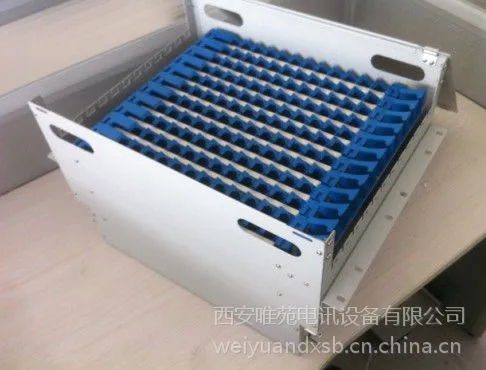

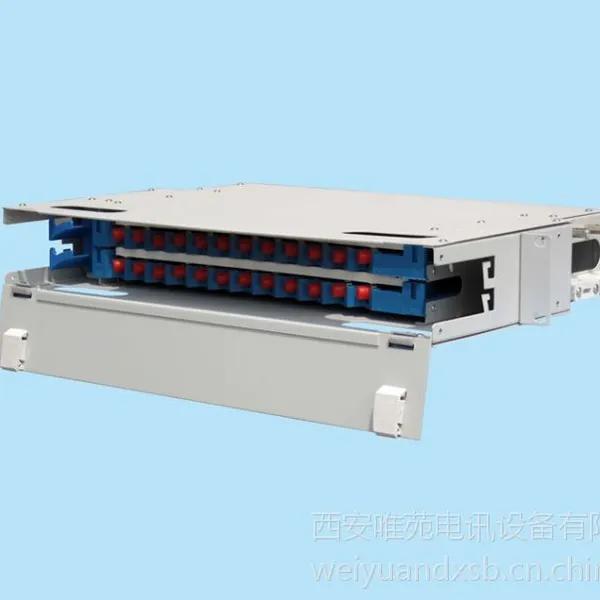

产品概述

ODF单元箱是一种经过高密度,大容量设计的产品,具有外型美观大方,分配合理,便于查找,管理容易,安装方便及良好的操作性等特点。ODF单元箱具有光缆固定和保护功能、光缆终接功能、调线功能、以及光缆纤芯和尾纤保护功能。既可单独配装成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装适用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入***的设备。

产品介绍

1.材质：壳体采用冷轧板制成,环氧静电喷塑，外形美观，使用方便；所有的塑料部件采用的材料具有防腐性能，金属部件采用静电喷塑处理，以增加其防腐蚀性能；材料的物理、化学性能稳定并且材料之间有良好的相容性；全部材料***、无腐蚀，对人体健康和其它设备***。2.箱体颜色：灰色3.规格：19寸标准安装ODF单元箱 4.机械性能：塑料件燃烧性能符合GB51697-85的规定；光缆光纤穿过金属板孔时装有保护套，纤芯、尾纤的曲率半径大于37.5mm；光缆进入机箱，曲率半径大于光缆直径的15倍。 5.安装方式：既可装入配线架机柜，也可壁挂安装。6.应用范围：适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小配线系统★备注：如需特殊规格可根据客户要求定做。

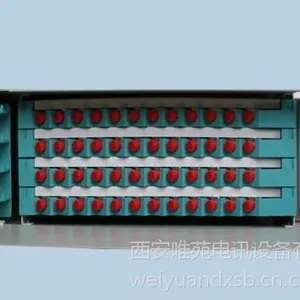

ODF光纤配线架主要分为24芯、36芯、48芯、72芯、96芯。

产品功能

1.固定功能：光缆进入机架后,对其外护套和加强芯要进行机械固定,加装地线保护部件,进行端头保护处理,并对光纤进行分组和保护。2.容接功能：光缆中引出的光纤与尾缆熔接后,将多余的光纤进行盘绕储存,并对熔接接头进行保护。3.调配功能：将尾缆上连带的连接器插接到适配器上,与适配器另一侧的光连接器实现光路对接。适配器与连接器应能够灵活插拔；光路可进行自由调配和测试。4.存储功能：为机架之间各种交叉连接的光连接线提供存储,使它们能够规则整齐地放置。光纤盒内应有适当的空间和方式,使这部分光连接线走线清晰,调整方便,并能满足最小弯曲半径的要求。

1.工作温度：-10℃～+40℃2.环境温度：－40℃～＋60℃3.贮存温度：-25℃～+55℃4.相对湿度：≤85%（+30℃）5.大气压力：70Kpa～106Kpa

技术参数

1.标准工作波长：850nm、1310nm、1550nm2.介入损耗：≤0.3dB，附加损耗变动量不大于0.2dB，附加损耗变动量不大于5dB3.回波损耗：PC≥40dB、UPC≥50dB、APC≥60dB 4.抗电强度：≥3KV(DC)/1min不击穿、无飞弧5.绝缘电阻：≥1000MΩ/500V(DC)寿命：≥1000次6.收容盘光纤弯曲半径：≥40mm7.光纤活动连接器：插拔500次后：无机械损伤，插针表面无明显划痕
