SP243X

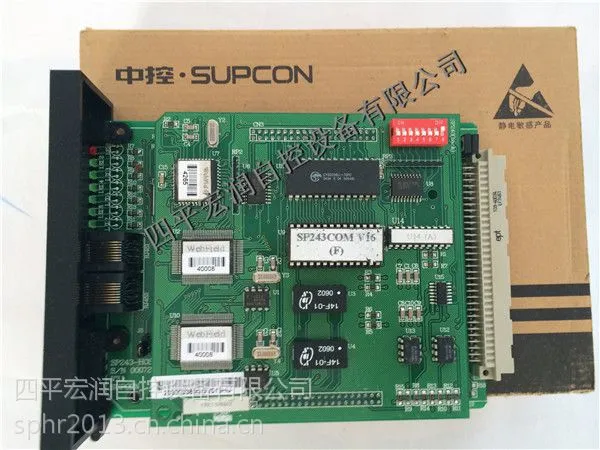

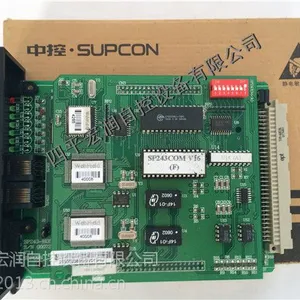

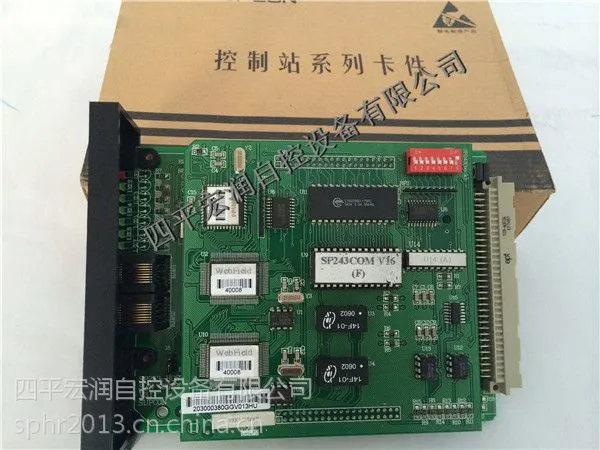

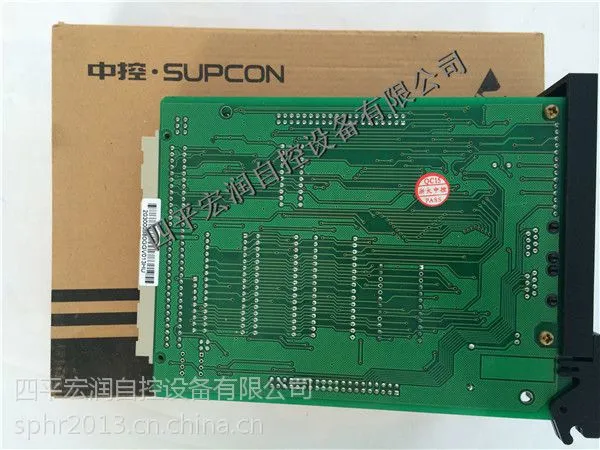

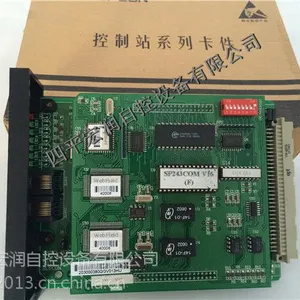

主控制卡（部件号SP243X）

1） 功能

主控制卡（SP243X）是控制站的软硬件核心，负责协调控制站内的所有软硬件关系和各项控制任务，如完成控制站中的I/O 信号处理、控制计算、与上下网络通信控制处理、冗余诊断等功能。

主控制卡的功能和性能将直接影响系统功能的可用性、实时性、可维护性和可靠性。

2） 技术特点

采用双微处理器结构，主CPU（Master）和从CPU（Slave），主频24M。它们协同处理控制站的任务，功能更强，速度更快；

具有双重化10Mbps以太网标准通讯控制器和驱动接口（两片独立的通讯控制器和相关的驱动芯片），互为冗余，使系统数据传输实时性、可靠性、网络开放性有了充分的***，构成了双重化、热冗余的SCnet Ⅱ；

支持冗余或非冗余配置，冗余方式为1∶1热备用。互为冗余的两个SP243X卡件安装在主控制卡槽位内，能自动进行高速数据交换，使工作/备用卡件之间的运行状态同步，同步速度达1Mbps；

控制软件和算法模块采用模块化设计，核心程序固化在CPU卡的EPROM中；

控制回路可达128个（其中BSC、CSC之和不超过64个）；

具有4Mbit的用户可组态（编程）的控制程序和4Mbit的数据区，为用户设计的复杂控制程序和数据区准备了充足的内存空间；

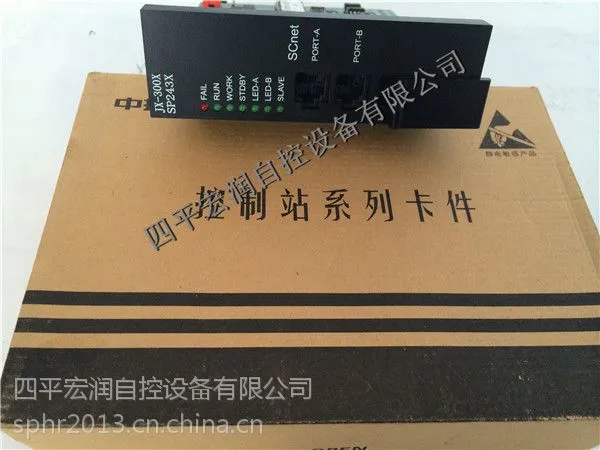

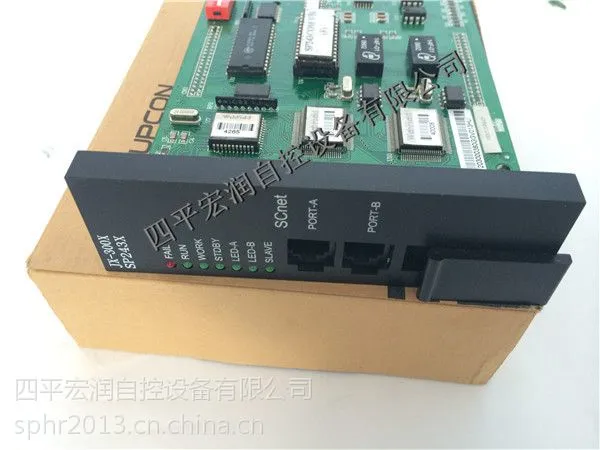

实时诊断和状态信息可在本卡件的LED上显示，并向SCnet Ⅱ上广播；

带算术、逻辑、控制算法库；

支持1Mbps SBUS的I/O总线的通讯接口；

可带16到128块I/O卡，通过SBUS实现就地或远程I/O功能，节省安装费用；

综合诊断到I/O卡件、I/O通道级；

具有灵活的报警处理和信号质量码功能。过程点的传感器和高低限检查，过程点报警处理，增加了过程点质量标志——“报警”、“变送器故障”、“自动/手动”、“可疑”等；

用户程序的存储介质采用大容量的Flash内存，控制程序可以实现了在线修改，断电不丢失，可靠保存；

内置后备锂电池，用于保护主控制卡断电情况下卡件内SRAM的数据（包括系统配置、控制参数、运行状态等），提高了系统安全性和可维护性。在系统断电的情况下，能保护SRAM数据不丢失最长时间为3个月。
