• 概述

LKCD－Ⅰ磁粉探伤仪是我公司吸收国内外同类产品的优点自行设计生产的新型磁粉探伤设备。采用多种磁化方式，使仪器具有体积小、重量轻。高集成化电路使一台设备兼备原几种设备的全部功能。

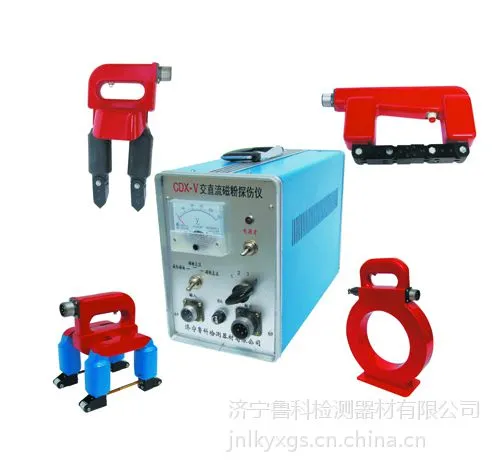

• 功能选配

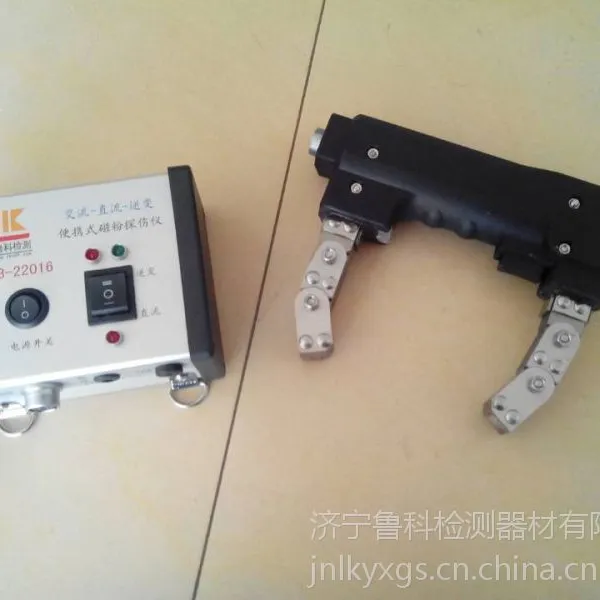

• A型探头：也称马蹄磁轭探头或角焊缝探头，独立利用这种

探头制成一台设备叫CJE-1型马蹄磁轭探伤仪或角焊缝探伤仪，探头利用活关节，使用范围广。

极距：10～160㎜  提升力：AC≥4㎏   重量：2㎏

• D型探头：也称电磁轭探头，独立利用这种探头制成的设备

叫CJE-2型电磁轭探伤仪，探头具有导磁高、磁化强度大等特点。

极距:25～230㎜   提升力：AC≥6㎏   重量：2.6㎏

• O型探头：也称环型探头，独立利用这种探头制成一台设备

叫CJE-3型环形探伤仪；线圈通电产生强磁场磁化工作。适用于轴棒类、管道类等复杂工件的分段探伤或退磁。

内径：150㎜     中心磁强≥1800TA   重量：3㎏

二、技术性能

1、电源电压：AC  220V±10%   50HZ

2、探头工作电压：AC 36V

3、探头工作电流：12A

4、灵敏度：可清晰完整地显示（15/100）A型标准试片上的刻槽

5、探头温升：≤60℃

6、工作节拍：（建议在长时间使用时）充磁时间≤3秒，间隙时间≥2秒

7、外型尺寸：230×160×120㎜

8、仪器重量：5㎏

三、结构特点

仪器采用可控硅开关，低电压输出***，探头采用固定式和外加可调式两种，可调式探头可根据不同部件形状调节极靴间距，并有良好的接触。

四、操作使用

1、将电源电缆的圆形插头插入仪器三芯电源插座，将电缆的单相头插入电网配电板插座，接通仪器电源开关，指示灯亮，表明电路已接通电源。

2、使探头线两端航空插头分别插入仪器插座及探头插座中。

3、使探头和被探工件表面接触好，按下探头上的充磁按钮，充磁指示灯亮，表示工件已在磁化。

4、停止使用时，关断仪器电源开关及电网配电板上总开关。

五、注意事项

1、使用该仪器时，一定要将探头和被探工件很好接触，才能按下充磁按钮，否则线圈中的电流会增大而烧坏熔断器，甚至损坏可控硅。

2、若需要调节磁极间距时，松动可调关节上碟型螺母来改变磁极间距，然后将螺母旋紧才能工作。

六、故障检修

1、电源指示灯不亮，可能是指示灯泡损坏或电源开关故障或保险丝熔断。

2、保险丝熔断：安装在面板上的保险丝接在变压器的初级，当变压器初级有较大电流分量或初、次级短路等故障，均可引起保险丝熔

断。若检修时无法判断是哪一部分故障，可将两变压器分开，分别接上电源，再分别检查，找出故障。

3、充磁指示灯不亮，可能是指示灯泡坏，小型继电器故障或可控硅不工作等故障。

4、如故障较大、自行修理有困难时，请和本公司联系，联系电话：0537—2613800，在接到电话后给您一个满意的答复，帮您排除故障。

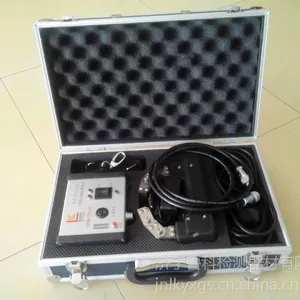

七、设备成套性

1、CDX—Ⅰ型主机                   1台

2、探头（用户自选）

   A型探头                          1只

   D型探头                          1只

   O型探头                          1只

3、电源线                            1根

4、探头线                            1根

5、照明灯泡5W/12V                   5只

6、保险丝   ***                       5只

7、合格证                            1份

8、保修卡                            1份

9、说明书                            1份
