[档案馆温湿度智能在线监控系统介绍]

[档案库房温湿度监测管理系统综述]

1、智能温湿度监测是档案管理发展的必然与趋势

众所周知，档案作为一种***资源，它具有原始性、性的特点，尽大努力让档案资料长时间完好保存甚至是***保存是档案管理核心内容之一。

随着社会不断发展与进步，档案分类越来越细化，涉及的内容越来越丰富，信息量和数量越来越大。全国有数以万计的大大小的档案馆，其中有许多非常重要的机要档案，其历史和社会价值非常高，如何做到档案资料的长期完好保存已成为档案管理部分不得不认真对且要妥善解决的问题。现在大多数档案馆的温湿度监测还处于人工记录数据和人工调控温湿度的阶段，有一部分档案馆已完成由人工到自动化、智能化的升级改造。可以预见在接下来的3-5年里，将有更多的档案馆进行智能化升级，同时新建档案馆将直接将温湿度监测设计为自动化与智能化，这是档案管理发展的必然趋势。

2、监测系统设计法律法规依据

运用现代化科学技术手段，将传感技术、自动化技术、信息化技术结合起来，并依据国家出台的相关规定，详见如下：

国家《档案法》、《档案馆建筑设计规范》（JGJ25-2010）、《档案馆建设标准》（建标103-2008）、《档案安全保护技术管理暂行规定》及国家建筑设计施工规范等相关技术规范设计要求。

以建设自动化、信息化、智能化的档案馆为目标，并结合我国档案管理的现状与发展方向，适时地推出了档案馆温湿度监测系统。

3、智能温湿度监测系统说明

（1）系统组成

  本方案涉及的软硬件产品，详见下表所示

8、智能温湿度监测系统拓普图及软件说明

                                  温湿度监测系统方案一

上述系统示意图是将某档案馆多个楼层需要监测的区域的温湿度传感器数据通过485总线传输到监测中心，通过监测中心的温湿度监控软件对数据进行分析处下，系统支持短信报警、通过监控主机所配音箱发出的声音报警、监测数据闪烁报警、电子邮件报警及通过大屏LED电子屏集中显示监测数据等各功能。

为了优化布线结构，在实际布线过程中会适当增加HUB集线器，以优路径确定数据准确、及时传输到监控中心的主机上。

档案温湿度系统软件说明

盛世宏博科技档案温湿度监测软件采用技术***、性能稳定的工业组态软件。本方案设计的温湿度传感器采用标准MODBUS协议，非常方便通过组态软件来开发温湿度数据。

组态软件的特点是系统平台为工业级，系统运行稳定、功能丰富、通过软件升级***平台技术水平处于***，系统组态灵活，可将不同设备集合到一个平台上，同时系统扩展也非常方便，不需要做大的改动就可以扩展系统规模。系统操作为窗口式和菜单式，全中文界面设计，所以系统操作不需要业知识，易于系统推广、普及与培训。以国人操作习惯设计的系统软件非常适我们国人操作与使用。

本系统是通过485总线将各楼层的多点温湿度传感器的数据，通过485总线传输到1层监测中心，并通过HBSOFT7.2温湿度监测软件进行集中数据采集、分析与管理。通过系统软件可以通过各种显示方式将每个监测点的温湿度数据十分清晰显示在PC机和大屏LED屏上。具体介绍如下：

软件的安装说明：本系统软件采用带“加密锁”的正版工业组态软件

1、将系统安装光盘放到电脑光驱中，从光盘文件中找到HBSOFT7.2 SETUP.EXE文件，双击软件会自动运行并安装，就可以轻松完成装。

2、软件需配有USB口加密锁才能正常运行。

软件功能介绍

（1）实时数据显示：

1、通过表格形式将每组数据集中显示

   2、每层以建筑平面图形式按实际布点位置显示每个传感器的实时数据，使监测一目了然，监测数据与位置完全相对应。

（2）实时曲线显示：

可任意选择8个点温湿度数据进行实时曲线显示，以观察在某一时段内温湿度变化趋势

（3）历史曲线显示：

可任意选择8个点温湿度数据，通过历史曲线来查看在过去任一时段内发生过的数据变化，为科学统计与管理提供始的数据记录依据。

（4）闪烁、声音报警功能：

        软件支持报警设置功能，可以任意设置报警值，超限后相应温湿数据会改变颜色并闪烁报警、同进通过电脑外置音箱发出语音报警，以***我们会在时间发现温湿度报警。

（5）电子邮件报警

  当发生报警时，系统会自动向预先设置好的电子邮箱（支持3个邮件地址）时间发送数据报警信息，以***即便不在监测中心，也能时间得到报警信息，通过这两种方式，可以充分的***报警信息能够被时间发送到相关人员处，***了报警的及时性和有效性。

（6）短信报警

通过配套的短信发送模块（采用西门子工业级模块，性能稳定可靠，支持PDU模式及Text模式，实现点对点、点对多点、对等数据传输对应。低功耗、电压范围广，采用用电源管理芯片,电压范围： 5V-7V，可广泛应用于无线数据采集与传输系统中。）当发生报警时，系统会自动向预先设置好的手机（支持3部）发送短信报警，不论我们身在何处，只要手机有信号就可以时间得到系统报警信息，大大方便了对温湿度监测与管理。

（7）软件支持各类报表及数据导出

    通过系统软件可以生成数据报表、报警报表、支持报表打印、曲线打印，支持数据导出功能（支持以txt、excel格式导出数据），方便数据***保存与在其它设备进行查看。

（8）数据与系统数据保持同步

      系统采集数据的速度非常快，现场数琚与系统显示数据保持很高的同步性，确保在监测中心看到的数据能准确反映现场的实时数据。

（9）数据传自动存储记录

所有监测温湿度数据会自动存储在系统中，数据掉电不丢失，可***长期保存。

（10）软件支持与大屏LED电子屏或LCD显示屏通讯与显示

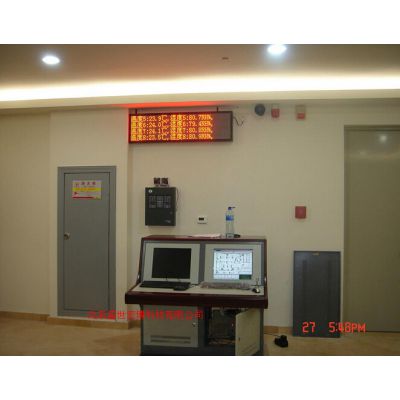

  通过通讯接口，系统可与配套的LED电子屏或LCD显示屏进行通讯，通过大屏显示器可以非常直观地观察温湿度数据，电子屏一般安装子总监控中心或方便信息共享的公共场所。

                    温湿度监测系统方案二

温湿度监控系统二除具有方案一所有功能外，增加了对档案馆内的加湿机、除湿机、风机、空调等设备的自动控制。BJBT综合控制箱与上位机软件进行通讯，接收上位的控制指令，并控制信号传送到档案馆内的加湿机、除湿机、风机、空调等设备上，实现上述设备自动启停，实现档案馆达到合适的温湿度环境。

温湿度监控系统二实现了对档案库房温湿度监测与控制双重功能。适用各种功能类型的档案馆温湿度监控的需要，对于其它功能要求，按用户要求提供。

  部分温湿度监测软件界面示意图及主要功能（实时显示每个楼层档案库房温湿度数据，并通过文字标注每个监测点编号和位置、实时曲线界面：可实时查看每个温湿度数据的实时曲线、历史曲线界面：可以查看任一时间任一个温湿度传感器历史曲线记录、短信报警和邮件发送界面，软件支持自定义3部手机和3个邮箱、  软件超限报警设置界面：可以任意设定每路温湿度上下限报警值、数据导出功能：可以将各种数据转存为TXT、XLS、CSV等EXCEL文件格式）
