LED驱动工厂

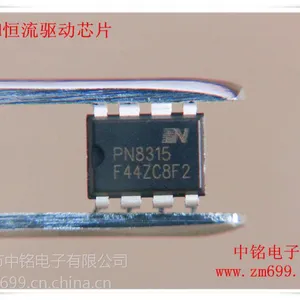

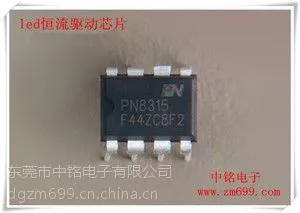

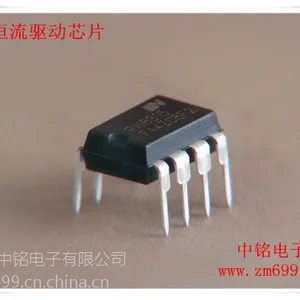

型号：PN8315

一、概述

LED驱动工厂提供的PN8135包括高精度的准谐振恒流控制器及功率MOSFET，专用于高可靠、高效率、单电感、极精简外围元器件的非隔离中小功率LED照明。PN8135采用BUCK电路构架，工作在临界导通模式，采用了快速DMOS自供电的***技术可节省高压启动电阻。该芯片提供了极为全面的自恢复保护功能，包含逐周期过流保护、开环保护、过温保护、CS电阻开短路保护和LED开短路保护等，内置高压启动电路和极低的芯片功耗有助于较高的工作效率。在恒流模式下，电流和输出功率可通过CS脚的RS电阻进行调节。

二、特性

• 内置530V高雪崩能力的功率MOSFET
• 内置高压启动电路可节省外部启动电阻
• 快速自供电***技术无需外加供电回路
• ±3%LED恒流精度
• 恒流输出值可调
• 1%线电压补偿精度
• 优异全面地保护功能
•         过温保护（OTP）
•         逐周期过流保护（OCP）
•         LED开/短路保护
•         安全自动恢复模式
•         CS电阻开/短路保护

三、应用领域

• LED日光灯
• LED平板灯

• LED球泡灯
