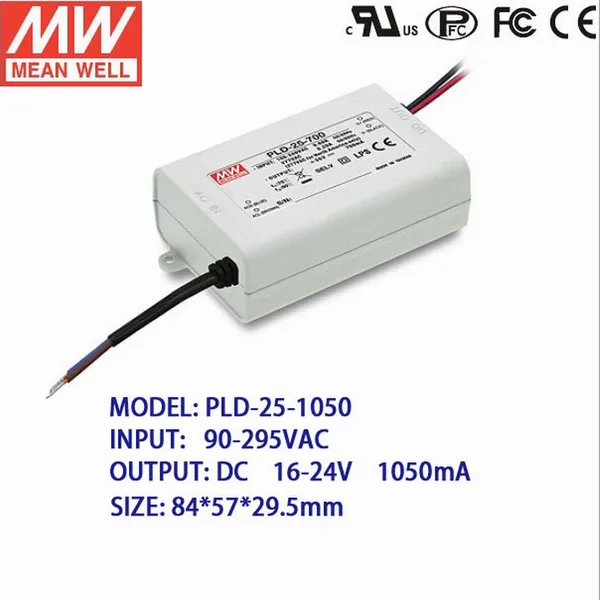

| 品牌：Mean Well/明纬 | 类型：LED电源 | 输入电压(V)：90~295 |
| 输出功率(W)：25 | 产品认证：*** | 工作效率：85% |
| 晶体管连接方式：单端式 | 电压调整率：请参见规格书% | 调制方式：脉冲宽度调制(PWM)式 |
| 负载调整率：请参见规格书% | 输出电压(V)：16~24 | 输出电压精度：±5% |
| 输出电流：1050mA 恒流A | 输出纹波噪音：2.2V |
明纬目前拥有近 3600 种标准机型， 产品广泛应地用于工业自动化、电子、通讯、资讯、医疗等产业。拥有面积达15000㎡的现代化工厂、仓库与资讯管理系统，95% 的标准机型备有足量库存以提供客户快速交货的服务。一般来说明纬可满足客户 1~20,000 台的订单需求，为缩短交期，中小量的销售主要会由明纬分公司或当地的授权经销商提供服务，而大量的订单则可由明纬直接出货给终端客户，以节省运送时间与成本。若您无法在明纬的标准品产品线中找到合适的机型，明纬坚强的研发团队亦可为您设计客制化的电源产品以符合您特殊的应用需求。凭借着 30 余年在电源领域研发、制造的经验，明纬有信心可提供您完整的电源解决方案进而成为您长期信赖的电源伙伴。
| ■ 产品说明 |
PCD和PLD家族产品属于经济型有功率因素校正功能LED照明防水电源,恒流工作方式,塑壳封装半灌胶,无需接地线,IP30防护。需要注意的是除PLC-25以外,其他机型都分为A型和B型,A型为110Vac供电,B型为220Vac供电;且只有PCD家族具有可控硅调光功能(前后沿触发的可控硅调光器都可用,参考机型见网页下部)。具有16瓦、25瓦、40瓦和60瓦四种机型,16瓦和25瓦输出电流有350, 700, 1050, 1400mA 四档,40瓦还增加了1750mA,60瓦更增加了2A,2.4A机型。该机型输出电压电流都不能自行设定,是高纹波机型。
| ■ 主要特点 |
| 全范围交流输入电压(达295VAC) |
| 全封闭塑料外壳半灌胶,符合IP30防护标准 |
| 具有主动式功率因素校正(PFC)功能 |
| 有短路保护/过热保护 |
| 国际安规认证:UL/FCC/CE |
| 恒流工作方式 |
| 内置恒流限流电路 |
| Class II输入,无外壳接地端 |
| Class 2 电源装置,通过LPS(限功率电源)测试 |
| ***满载老化测试 |
| 采用无铅制程,符合环保RoHS要求 |
| 台湾明纬直销处，全国免费电话: 4006-456-333 |
| ■ 主要参数 |
| 直流输出范围 | 16～24V,1050mA |
| 输出电压精度 | ±5% |
| 纹波与噪声 | 2.2Vp-p |
| 效率 | 85% |
| 输入电压范围 | 90～295VAC/127～417VDC |
| 输入浪涌电流 | 冷启动,15A |
| 漏电流 | <0.5mA / 240VAC |
| 过热保护 | 95℃±10℃(RTH1)时关断输出电压,重启恢复 |
| 启动时间 | 230VAC满载时1500ms |
| 企业QQ号 | 8000-55535 |
| 绝缘特性 | 输入端与输出端间:3.75KVAC |
| 工作温度 | -30～+60℃(参见输出降载曲线) |
| 抗震动性 | 10～500Hz,2G 10分钟/周期,XYZ各轴各60分钟 |
| 安规认证 | 通过UL8750,CSA C22.2 No.250.0-08(除PLD-25-350/700外);ENEC EN61347-1, EN61347-2-13, EN62384, IP30认证通过, 参照UL60950-1,TUV EN60950-1 |
| 电磁兼容标准 | 发射: EN55015谐波:EN61000-3-2 class C,EN61000-3-3,FCC Part 18 非消费类设备 |
| 电磁兼容标准 | 抗干扰: EN61000-4-2,3,4,5,6,8,11,EN55024,EN61547,A级轻工业标准 |
| 平均无故障时间 | ≥96.86万小时,MIL-HDBK-217F(25℃) |
| 输入接线 | NISPT-1，18AWGx2C（7.5cm） |
| 输出接线 | UL1430认证，18AWGx2C（15cm） |

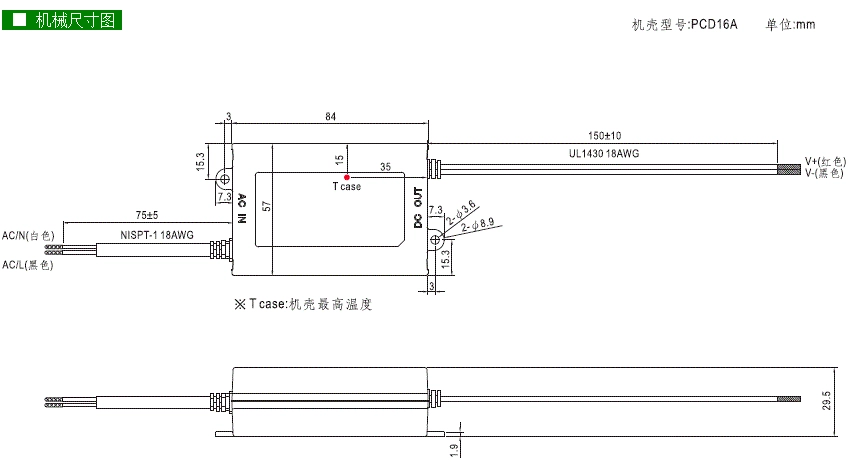

| 机壳号 | PCD16A |
| 外形尺寸 | 84×57×29.5mm (长×宽×高) |
| 重量及包装 | 0.19公斤,每箱72台/14.7公斤,0.026立方米 |
