| 品牌:昊沃 | 型号:D941X | 结构形式:斜板式 |
| 3C阀门类别:工业 | 加工定制:是 | 材质:铸钢 |
| 适用介质:水 | 工作温度:常温 | 驱动方式:蜗轮传动、电动、气动、液动 |
| 用途:截止 |

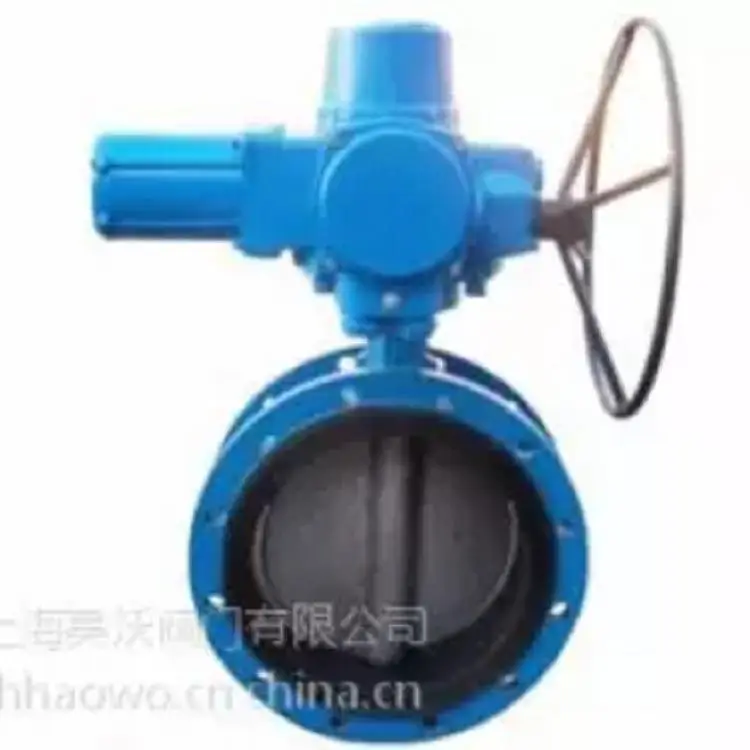

D941X电动法兰软密封蝶阀由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80~120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
D941X电动法兰软密封蝶阀主要特点为:
1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装,维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐弱腐蚀,使用寿命长等特点。
D941X电动法兰软密封蝶阀主要技术参数
公称通经DN(mm) | 50~2000 | 50~1600 | |
公称药理PN(MPa) | 0.6 | 1.0 | 1.6 |
密封试验(MPa) | 0.66 | 1.1 | 1.76 |
强度试验(MPa) | 0.9 | 1.5 | 2.4 |
适用温度 | 丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃ | ||
适用介质 | 水、空气、天然气、油品及弱腐蚀性流体 | ||
泄漏率 | 符合GB/T13927-92标准 | ||
驱动方式 | 蜗轮传动、电动、气动、液动 | ||
D941X电动法兰软密封蝶阀主要零部件材料
零件名称 | 材料 |
阀体 | 球墨铸铁、铸钢、合金钢、不锈钢 |
蝶板 | 铸钢、不锈钢及特殊材料 |
密封圈 | 各种橡胶、聚四氟 |
阀杆 | 2Cr13、不锈钢 |
填料 | O型圈、柔性石墨O |
D941X电动法兰软密封蝶阀执行标准
制造标准 | GB/T 122387-89 |
法兰标准 | GB9113-2000、GB17241.6-1998 |
结构长度标准 | GB12221-89 |
检验标准 | GB/T 13927-92 |
D941X电动法兰软密封蝶阀主要连接及外形尺寸
公称通径 | 结构长度 | 外形尺寸(参考值) | 连接尺寸(标准值) | |||||||
0.6MPa | ||||||||||
mm | inch | L | H | H0 | A | B | D | D1 | D2 | n-d |
50 | 2 | 108 | 63 | 306 | 180 | 200 | 140 | 110 | 88 | 4-14 |
65 | 2 1/2 | 112 | 70 | 321 | 180 | 200 | 160 | 130 | 108 | 4-14 |
80 | 3 | 114 | 83 | 346 | 180 | 200 | 190 | 150 | 124 | 4-18 |
100 | 4 | 127 | 105 | 387 | 180 | 200 | 210 | 170 | 144 | 4-18 |
