M12-PVC注塑-面板式参数：

1：外观、环境描述

1.1外形参考尺寸(长×宽×高)(mm)：以实物为准（图纸仅供参考）。

1.2使用环境条件

工作温度: -25℃～105℃

贮存温度: -25℃～85℃

大气压力: (86～106) KPa

相对湿度:≤90%

防水等级：IP68

2：产品结构描述

2.1接线方式：焊接。

2.2入线直径：Φ6.0mm

2.3连接器接触件及镀层：Φ1.5。

2.4接触件塑胶：尼龙。

2.5防水胶圈：硅胶。2.6外型注塑：尼龙。

3：测试

3.1抗电强度：按照GJB1217-1991中1005方法，常温常压下，导体与绝缘体间，试验电压（有效值）AC

200V / 50Hz，经1min而无击穿或飞弧现象，超漏电流小于2mA。

3.2绝缘电阻：按照GJB1217-1991中1005方法，常温常压下，导体与绝缘体间，试验电压（有效值）DC 200V，

绝缘电阻大于10MΩ。

3.3接触电阻：常温常压下，防水连接器公母插合状态下，接触电阻≤10mΩ。

3.4盐雾测试：未插合的连接器按照GJB1217-1991中方法1001的规定,连接器经受盐溶液浓度5%的氯化钠溶液，

温度35±2℃的中性盐雾试验48h后，不出现影响性能的腐蚀。

3.5防水性能：常温常压下，防水连接器公母插合并装好螺母，按IP防护等级,试验时间4h，连接器内部无

渗水现象。在常温常压下凉置30min，测试达到3.1、3.2、3.3要求。

3.6接触件分离力：单孔分离力为1.0-3.0N。

3.7机械寿命：按照GJB1217-1991方法的2016进行测试，接触件插拔3000次，接触件磨擦表面允许镀层有轻微

磨损，但不露其基体金属，不出现影响性能的机械损伤,试验后测试接触电阻符合测试部分3.3的要求。

3.8互配性：同一型号规格的自由连接器与固定连接器应能完全插合和分离。

3.9环境适应性：产品在经受表1所述条件的试验后应满足表1所规定的要求

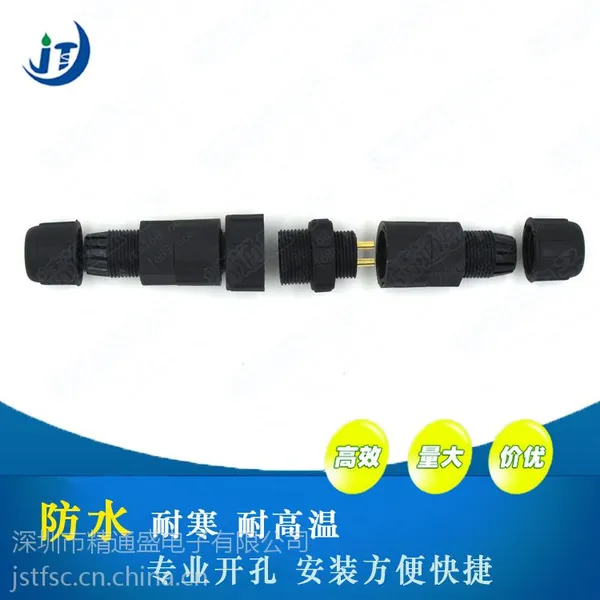

IP68防水连接器M12规格参数：
