| 加工定制:是 | 品牌:上海怡凌 | 型号:ZAJD |
| 结构形式:垂直板式 | 材质:铸铁/碳钢WCB/不锈钢304/316/316 | 连接形式:对夹 |
| 适用介质:蚀性介质、污水、液体、气体等 | 压力环境:低压 | 工作温度:常温 |
| 标准:国标 | 流动方向:单向 | 驱动方式:电动 |
| 零部件及配件:执行器 | 用途:截止 | 类型(通道位置):直通式 |
| 口径:DN40-DN1200 | 公称通径:DN40-DN1200 | 安装尺寸:DN40-DN1200 |
| 规格:DN40-DN1200 |
我们一直致力于电动阀门的研究与生产!
与中航天、中石化、康菲国际、3M、LG等建立长期合作伙伴关系!
品质***、值得信赖!上海怡凌竭诚为您服务!021-34619331-8100
产品特点

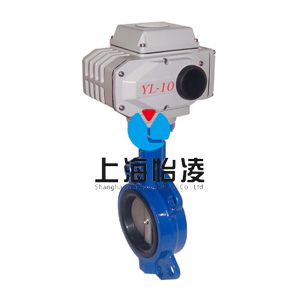

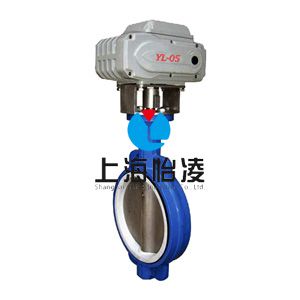

ZAJD电动调节蝶阀属于上海怡凌电动阀门系列中的一种。突出功能是能够对介质的流量、压力、温度等进行高精度调节。电动调节蝶阀结构简单、体积小、重量轻,由YL型智能型电动执行器和蝶阀组成,维修便利,而且只需旋转90°即可快速启闭,操作简单,同时具有良好的流体控制特性。电动调节蝶阀以AC220V电源作为动力,接收工业自动化控制系统预设的参数值4-20mA信号来完成调节动作。智能型电动蝶阀广泛应用于石油、化工、造纸、污水处理等生产部门的气体、蒸汽、液体输送管道中介质的调节。
执行器主要参数
| 电源电压 | AC220/380V,50/60Hz |
| 输出力矩 | 50N·M~2000N·M |
| 动作范围 | 0~90° 0~360° |
| 动作时间 | 15秒/30秒/60秒 |
| 保护装置 | 过热保护 |
| 环境温度 | -30°~60° |
| 手动操作 | 同附带手柄操作 |
| 限位 | 电气、机械二重限位 |
| 防护等级 | 相当于IP-65 |
| 防爆等级 | ExdII BT4;特殊要求可定制ExdII BT6 |
| 位置测量 | 可选装开关或电位计 |
| 驱动电机 | 8W/E |
| 进线接口 | PE1/2〞进线线锁 |
主要性能规范
| 公称通径DN(mm) | DN50~1200 | ||||
| 公称压力 | PN(MPa) | 0.6 | 1 | 1.6 | 2.5 |
| 试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 | 3.75 |
| 密封试验 | 0.66 | 1.1 | 1.76 | 2.75 | |
| 低压气密试验 | 0.5~0.7 | ||||
| 适用介质 | 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) | ||||
订货须知
请您尽量了解口径、压力、使用介质及工况条件,以便我公司提供更准确、更有针对性的服务。ZAJD电动调节蝶阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海怡凌ZAJD电动调节蝶阀说明书的一部分,供选型参考之用。详细说明书以及CAD图纸、CAXA图纸、SW三维图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
