太阳能具有***枯竭、可再生和环保等方面的特点，这种优势让包括中国在内的许多国家将太阳能作为重点发展的新能源产业。我国为促进光伏产业的发展，提出了国六条方针和六大政策，鼓励各类电力用户按照“自发自用，余量上网，电网调节”的方式建设分布式光伏发电系统。优先支持在用电价格较高的工商业企业、工业园区建设规模化的分布式光伏发电系统。支持在学校、医院、党政机关、事业单位、居民社区建筑和构筑物等推广小型分布式光伏发电系统。

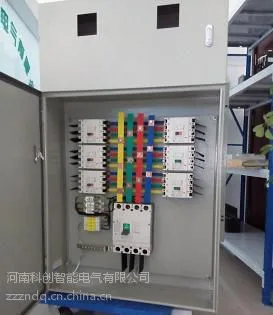

由于小型分布式光伏发电系统多数建立在建筑物顶部，有相对分散无法使用大型逆变器，就需要就近安装小型逆变器，要解决余量上网问题，就要有交流汇流装置。我公司研发生产的K-JP690型交流汇流柜具有防雷、过流、短路等保护功能，并具有远程监测功能（选配），可与逆变器、配电柜组成可靠的运行监测系统。

一、产品特点；

1. 适用范围广

输入有6路、8路、12路能满足各型新能源电站的需求

 输入、输出电压达690VAC，充分满足绝缘要求

 采用立式双开门设计，大幅节省用户的安装空间。

2、安全性强、经济性高

标配B级交流防雷模块，全模保护

具有过流、过压、短路等保护功能

箱内配置监测终端（选配）

大屏液晶显示功能，可显示电压、电流、功率等参数

具备RS485 通信接口（选配）

标准MODBUS-RTU通讯协议

实现智能采集，远程监测、故障定位

 输出回路采用PEOPLE 系列断路器，分短能力不小于50KA

3技术参数；

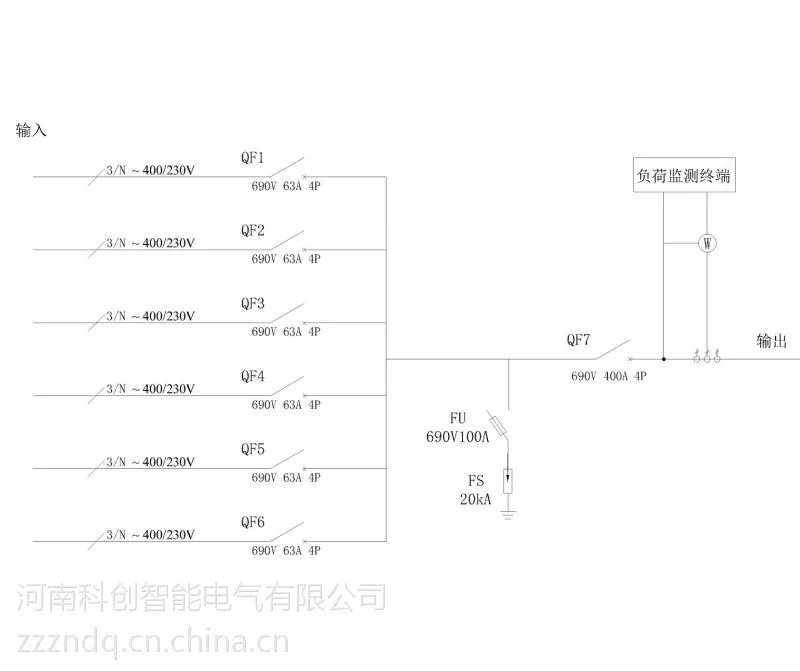

二、一次原理图
