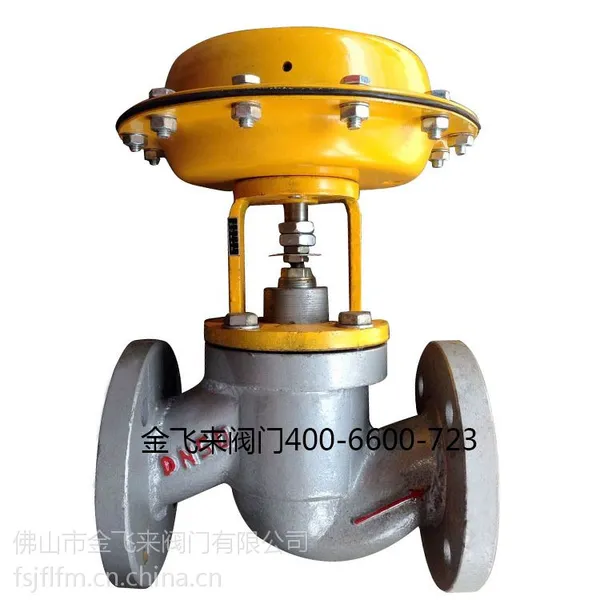

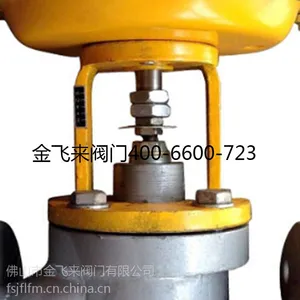

气动薄膜切断阀

气动薄膜切断阀都是起到快速切断的功能，具有结构简单，反应灵敏，动作可靠等特点。 可广泛地应用在石油、化工、冶金等工业生产部门。气动薄膜切断阀的气源要求经过滤的压缩空气，流经阀体内的介质应该是无杂质和无颗粒的液体和气体。气动薄膜切断阀分类：普通型气动薄膜切断阀，快速紧急气动薄膜切断阀。

概 述

气动薄膜切断阀：又称气动截止阀，其是自动化系统中执行机构的一种，由多弹簧气动薄膜执行机构或浮动式活塞执行机构与调节阀组成，接收调节仪表的信号，控制工艺管道内流体的切断、接通或切换。具有结构简单，反应灵敏，动作可靠等特点。 可广泛地应用在石油、化工、冶金等工业生产部门。气动薄膜切断阀的气源要求经过滤的压缩空气，流经阀体内的介质应该是无杂质和无颗粒的液体和气体。

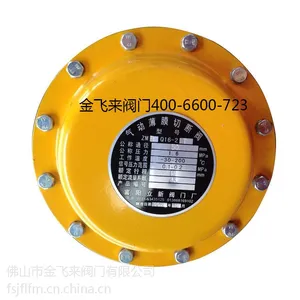

性能参数

气动薄膜切断阀采用软密封结构,设计有工作密封和检修密封,操作力矩小,密封比压适中,密封可靠,动作灵敏,液动控制易于实现自动控制,使用寿命长,切断气动球阀广泛使用于石油、化工、冶金、造纸、制药、电镀等行业。

气动薄膜切断阀性能参数：

1、工作压力：1.6Mpa-42.0Mpa；

2、工作温度：-196+650℃；

3、驱动方式：手动、蜗轮、气动、电动；

4、连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍；

5、制造标准：国标GB、JB、HG，美标API、ANSI，英标BS，日本JIS、JPI等；

6、阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。

气动薄膜切断阀采用新型系列GT型、AT型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，***；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。

1、齿轮式双活塞，输出力矩大，体积小；

2、气缸选用铝金材料，重量轻、外形美观；

3、可在顶部、底部安装手动操作机构；

4、齿条式连接可调节开启角度、额定流量；

5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作；

6、IS05211标准连接为产品的安装更换提供了方便；

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

优点

1、阀体结构有单座、套筒、双座（二位三通）三种，密封形式有填料密封和波纹管密封两种，产品公称压力等级有PN10、16、40、64四种，公称口径范围DN20～200mm。适用流体温度由-60～450℃。泄漏量等级为IV级或Ⅵ级。流量特性为快开；

2、采用多弹簧执行机构与调节机构用三根立柱相连，整个高度可减小约30%，重量可减轻约30%；

3、阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30%；

4、阀内件密封部分有严密型和软密封两种，严密型为堆焊硬质合金，软密封型为软质材料制作，关闭时密封性能优良；

5、平衡型阀内件，提高了切断阀的许用压差；

6、波纹管密封型对移动的阀杆形成完全的密封，堵绝了介质外漏的可能性；

7、活塞式执行机构，操作力大，使用压差大。

保养

调节阀管线由于组合或安装不当会产生各种应力，例如高温介质产生的热应力，安装时紧固力不均衡造成的应力，人为的某些碰撞给调节阀及其管道造成的应力等。这些应力作用在调节阀及其管线上，很容易对调节阀的性能产生影响，严重时会影响到调节系统本身，导致阀杆和导向件变形而不能和阀座对准中心;对于分体式阀体的调节阀，可能引起阀体法兰的脱开;应力还可能引起阀座泄漏等。因此，任何时刻都要***避免或消除应力，把应力导向远离调节阀的地方。

对在爆炸性危险场所使用的调节阀和有关附件应检查其安全运行情况，例如，密封盖是否拧紧，安全栅的运行情况，电源供应情况等，***调节阀及有关附件能够安全运行。

安装调节阀的位置是使阀杆的行程方向与阀体上方的执行机构在一个垂直平面上。如果调节阀必须安装在使阀杆水平移动的位置，或者阀杆的移动方向与水平面有一定的倾角时，就应该把执行机构支撑起来，使调节阀的各个部件都处于自然状态。如果不加设支撑或者支撑加设不当都可能造成调节阀阀杆与阀座的不同心，容易导致差变或使填料泄漏等故障。即使调节阀有固定和支撑措施，也必须定期进行检查，一般2～3个月检查一次。

填料和注油器在短期使用后需要重新调整。尘土多的场合要在阀杆周围用塑料套或橡胶套保护填料函和导向部位，有腐蚀性气体或液滴存在的场合要采用特殊的保护措施，一般用防腐袋包住调节阀，但要注意不能影响它的操作。在有耐火性要求的场合，可以采用特殊耐火涂料、套防火袋等方法，防火袋的材料含有多层陶瓷纤维或玻璃纤维。

气源是驱动气动调节阀的关键能源之一。气动调节阀的膜室虽然不消耗空气，但如果气源系统含有水分、油污等杂质，则会使阀门定位器、继动器等附件堵塞并发生故障。因此必须定期对气源和电源进行检查，***气源清洁、干燥，电源可靠。

调节阀应用专用的支架固定，防止松动，要***整体的垂直位置或水平位置。如果远距离运输，用牢固的木箱装运。

调节阀在组装和油漆并按要求装上执行机构、手轮、定位器等附件以后，为防止外来物质进入调节阀，连接调节阀的全部空气接口都要堵上，连接法兰装上保护罩，要留意各个连接部位，例如阀门定位器进气管、执行机构接口的状态。易损坏的任何突出的附件，如注油器和电位器的压力表，应从接头上拆下，与调节阀分开包装并一同运输。

分类

根据允许压差情况、介质特点以及工艺管道要求，可选用单座、套筒、三通切断阀；根据压力情况，可选用公称压力为PNl.6Mpa，PN4.0Mpa，PN6.4Mpa的切断阀；

根据介质防腐蚀要求以及压力等级，可选用铸铁、铸钢、铸不锈钢、铸合金钢等材质的切断阀；

根据介质温度以及特殊要求，可选用标准型、高温(散热)型、低温型、夹套保温型的切断阀；

根据介质泄漏以及安全方面的考虑，可选用硬密封、软密封、波纹管密封等切断阀；

根据工艺控制要求，可配如下附件：手轮机构、空气过滤减压器、快速排气阀、电磁阀、行程开关等。
