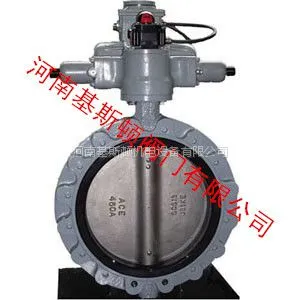

D743H/D743Y系列液控硬密封蝶阀

产 品 说 明

      D743H/D743Y系列液动硬密封蝶阀是一种多层次金属硬密封蝶阀适用性很强的新型产品，采用液动执行机构和法兰式硬密封三偏芯蝶阀组合，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀军邮双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。

    D743H/D743Y系列液动硬密封蝶阀以液压执行机构作为动力源，通过双向齿轮泵输出压力油，经油路集成块的控制送至油缸，实现活塞往复运动，同时通过曲柄转动阀轴、阀板作90度范围旋转，达到调节流量的目的。广泛适用于冶金、矿山、电力、建材、医药、化工等行业生产过程中，能对管道中介质的流量进行远程控制或现场控制。

产品特点：

    双向零泄漏，密封可靠，可用于高真空系统；自紧式密封，***扭矩，启闭迅速省力；结构简单，体积小，易维护，易安装；使用寿命长，适宜频繁开关，经久耐用；具有加长型精密复合轴承和阀杆防冲出安全设计。

技术指标:

    ●阀门型号：D743H-16、D743Y-25

    ●公称通径：DN50～DN1200

    ●公称压力：PN1.0、1.6、2.5，Class125、150、300

    ●介质允许流向：单向或双向

    ●驱动方式：液动

    ●适用温度：-20～100℃；-20～380℃

    ●适用介质: 油品、天然气、氢气、一氧化碳、二氧化碳、氧气、重整气、催化裂化干气、变换气、水、蒸汽等。

    ●阀门开关无泄漏次数≥10万次

主要性能规范

 液动执行机构原理介绍：

液压传动是液体作为工作介质来实现能量传递的一种传动方式。液压传动在工业中使用的非常广泛，随着相关技术的提高，液压传动在阀门领域得到了不少的应用，阀门液动装置就是以液压传动来控制阀门启闭和调节的一种设备

液动阀门是以液压力来启闭和调节阀门的结构单元，工作介质为液压油。液动阀门是由控制、动力和执行机构三个部分所组成的。液动阀门的控制部分是指各种阀门，例如压力控制阀、流量控制阀、方向控制阀和电气控制系统等，控制部分由执行部分驱动操作。

液压阀门的动力部分主要包括电动机、气动马达、液压泵和油箱等装置，电动机、气动马达运转所产生的有效功率，通过动力部分转化成为流体压力，传导给执行机构并实现为对控制部分的动作，也就是阀门的启闭或调节。

液压阀门的执行机构被分为液压缸执行机构和液压马达执行机构，这两种执行机构在结构上有所差异，前者的结构适于实现往复直线运动，后者则适于实现回转运动。液压阀门不同的控制部分应搭配合适的执行机构。

液动阀门的用途：

液动阀门的运转必须要配合液压传动系统，也就是铺设专门的管路，因此普通的工作环境较少使用液动阀门。一般来说，液动阀门在污水处理、石油化工、天然气及矿山浆液处理方面使用较广，配合液动讯号装置，能实现远距离的自动化、集中化控制。
