现货欧姆龙OMORN拨码开关 A7PS-203-1全新原装正品

简单的按机制和大的易于查看的数字显示使得设置简便。

对显示窗口进行密封以防止灰尘渗入。

开关（单个开关部）

注1. 分类图显示结合了端盖的4个开关部，以创建4位数字显示。
　2. 上面给出的型号用于1开关部。
　3. 另提供止动的型号。在型号中的“203”、“206”、“207”、“219”、“254”或“255”后面添加“-S□□”，并在□□中***显示范围。
　　例如，要***范围0到6，则将“-S06”添加到型号中（例如A7PS-206-S06-1）。
　　-254型、-255型，在结构上，不能制作「-SOF」。
　4. 还可以制作带+、-显示的型号。在型号中的“206”后面添加“-PM” （例如A7PS-206-PM或A7PS-206-PM-1）
* 提供带二极管的型号。将“-D”添加到型号中（例如A7PS-207-D或A7PS-207-D-1）。

注：隔板型号中的□代表范围A到U中的字母。（参见下面隔板说明中的表格。）

端盖

端盖在开关部每个末端处使用， 并可让所有开关部安全安装到面板上。它们成对提供， 一个用在左侧， 一个用在右侧。

隔板

隔板用于在开关部之间创建额外的空间或间隔， 并与开关部本身的尺寸相同。
还有带雕刻字符或符号的隔板， 可用于指示诸如时间和长度等单位。（请参见下表。） 请向您的欧姆龙代表处咨询详情。

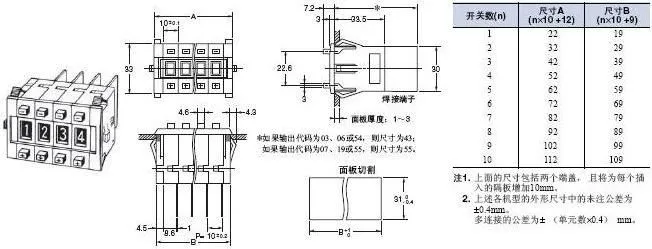

规格

（单位：mm）

开关

A7PS-2□□(-1)
A7PH-2□□(-1)
焊接端子

附件（另售）

用于按操作开关的端盖
A7P-M(-1)卡入式面板安装

用于按操作开关的隔板
A7P-P□(-1)卡入式面板安装

隔板型号中的□代表范围A到U中的字母。（参见***页上隔板说明下面的表格。）

接插件

(这些设备可使开关快速卸下以进行维护和连接性检查， 并可快速重新安装。)

NRT-C焊接端子

NRT-CN焊接端子

NRT-CP PCB端子

注：除非另有说明， 否则上面型号中尺寸的尺寸公差为±0.4mm。

插入接插件

插入接插件， 使“UP” 箭头朝上。

中文

※若样本的PDF文件较大，建议右击后选择"保存"。

样本名称	样本编号	下载
A7PS, A7PH 产品样本（Web版）	-	下载 [1217KB]

English

Global Edition

以下是面向海外地区制作的样本，其中可能包含不在中国销售的型号。

在中国地区订购时请注意确认。

※若样本的PDF文件较大，建议右击后选择"保存"。





Catalog Name	Catalog Number	Download
A7PS, A7PH Data Sheet	-	Download [446KB]
