BXM(D)防爆照明（动力）配电箱

使

用

说

明

书

（参考标准：GB3836-2010、Q/XG003-2014）

(安装使用前请详细阅读使用说明书)

         乐清市乾荣电气有限公司

乐清市乾荣电气有限公司

安装、操作本机前，敬请阅读此说明书及其他相关设备的附属材料，进行正确的操作。

在掌握设备的有关知识、安全事项和各项注意事项后合理使用。

1. 安装
2. 请按本手册要求在出线口中正确安装电缆或光缆；
3. 在为设备供电之前，请确认所供电源和设备铭牌上的要求一致；
4. 在对设备进行维护和检修之前，请务必切断电源；
5. 请在手册要求的符合一般性指标的环境内使用；
6. 在对设备进行维护时，一定要注意对隔爆面的保护；
7. 避免金属碎屑或其它物质进入设备内部；
8. 请勿私自对设备进行分解或改造；
9. 维护
10. 设备维修时请务必切断电源，将设备取下后再进行维护，经检修通电试验正常后再进行安装；
11. 本公司所生产的各类产品，其中有可能包含对环境造成污染的零部件，如电路板、电子元器件、塑料制品、润滑油脂等，当设备维护或报废时，请注意对这些污染源进行收集、控制， 不要随意丢弃，应当移交给相关***进行处理，以免对环境造成不良影响。

需要时，请向乐清市乾荣电气有限公司咨询

1适用范围与工作条件

1．1适用范围

BXM(D)61防爆照明（动力）配电箱(以下简称配电箱)是根据GB3836.1-2010《爆炸性环境 第1部分：设备 通用要求》、GB3836.2-2010《爆炸性环境  第2部分：由隔爆外壳“d”保护的设备》、GB 3836.3－2010《爆炸性环境    第3部分：由增安型“e”保护的设备》、GB 12476.1-2000《可燃性粉尘环境用电气设备 部分：用外壳和限制表面温度保护的电气设备 节：电气设备的技术要求》的规定。

适用于工厂具有ⅡA、ⅡB级T1～T4组可燃性气体、蒸气与空气形成的爆炸性混合物的1区、2区场所，起支路的分合之用，并具有过载，短路保护功能。

1．2工作条件

1．2．1配电箱在下列条件下正常工作：

    a、海拔高度不超过1800米；

    b、环境温度介于-20℃~+40℃；

    c、环境空气平均相对湿度为≤95%（+25℃）；

d、在ⅡA、ⅡB级、T1～T4组的1区、2区可燃性气体或蒸汽与空气爆炸性混合物的场所；

    e、 在无破坏绝缘的腐蚀性物质的环境中；

    f、在无***摇动和冲击振动的地方；

g、有溅水或淋水的场合。

h、无明显破坏电器绝缘气体或蒸汽的地方

i、污染等级：3级

j、安装类别：II类

2 产品型号含义

  2.1防爆标志

     防爆标志：ExdeⅡB T4  Gb

3 结构概述

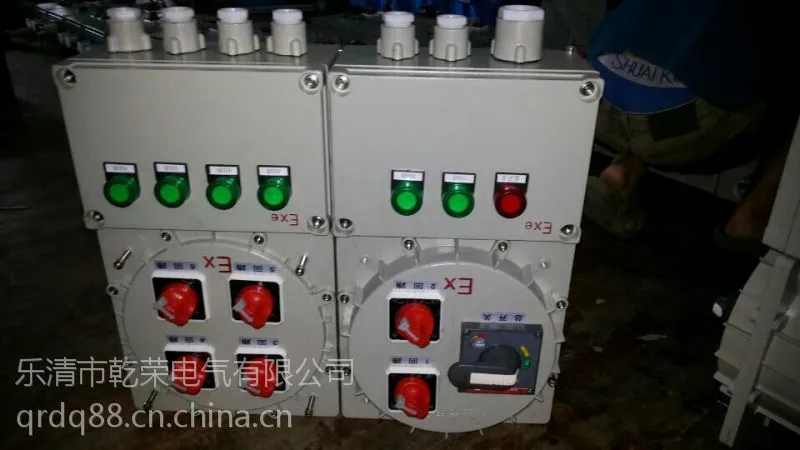

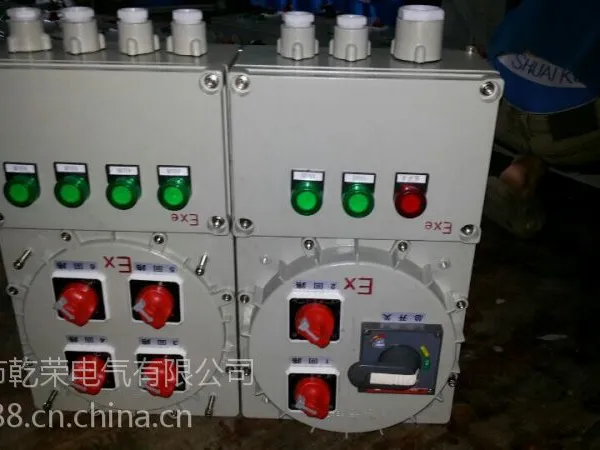

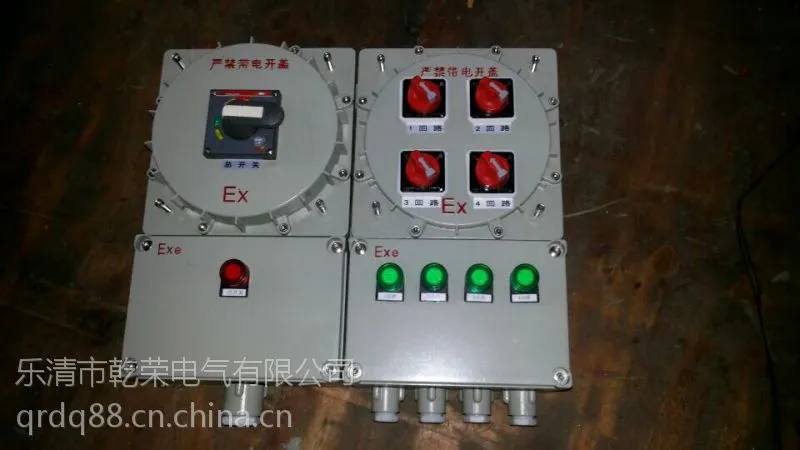

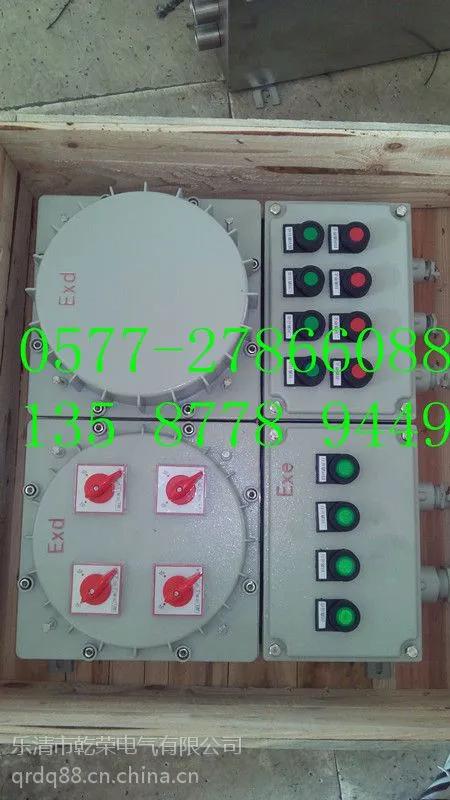

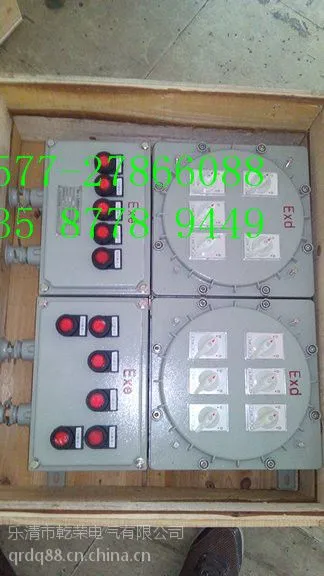

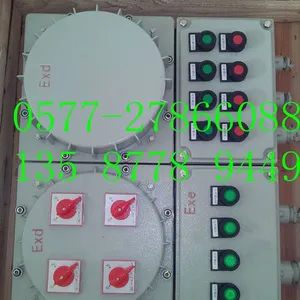

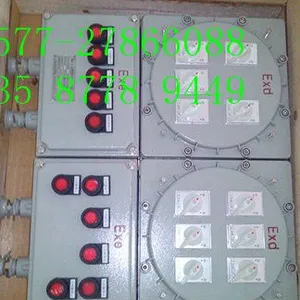

配电箱外壳采用铸铝合金，表面喷塑，进线箱、出线箱采用增安型结构，主腔采用隔爆型结构，主腔内装有高分断能力的小型断路器，通过操作壳盖上的手柄而实现分合，并设有接通显示信号灯，配电箱采用模块化设计，各种回路可以自由组合。

4主要技术参数见下表

5 安装、使用与维修

5．1安装前应检查配电箱铭牌上所列的基本数据是否符合实际使用条件。

5．2安装时内外接地螺钉应可靠接地，***电气间隙不小于5㎜、爬电距离不小于8㎜。

5．3接线后应仔细检查隔爆面，如有磕碰划伤应按有关规定处理，合格后涂204-1防锈油。

5．4无论何种接线，必须将橡胶密封圈压紧，以***橡胶密封圈的密封性能。

5．5在检修、维护时必须“严禁带电开盖”同时切断前级电源。

5．6引入装置橡胶密封圈采用3001耐用油橡胶制作，在使用维护过程中如发现老化应向制造厂家购买，并及时更换。

5．7配电箱更换元件时，应确保元件符合其本身的使用说明书要求。

5．8在维护修理时，应妥善保护各隔爆接合面,严禁损伤隔爆面。

6 订货须知

订货时应写明产品型号、产品名称、定货数量、定货单位、收货地址、到站、电话、联系人等。

需要时，请向乐清市乾荣电气有限公司咨询
