产品描述

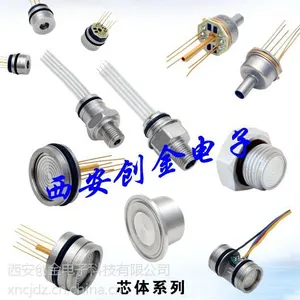

HT19 硅压阻式传感器的核心是高稳定性扩散硅元件，被测介质差压通过316L隔离膜片及硅油传递到硅桥片，利用扩散硅的压阻效应原理，实现测量液体、气体压力大小的目的。该压敏元件采用***技术及316L壳体封装，利用厚膜电路对其进行温度补偿和零点修正，具体很高的可靠性、重复性和稳定性。
产品特点
隔离膜结构
全316L不锈钢，全钛材、哈氏合金膜片等材质
硅压阻式充油压敏元件
高精度、高稳定性

产品应用
气体、液体压力测量
石油化工
城镇供水、供热
工程控制系统
航空航天检测
液压系统

电气性能
供电电源：1.5mADC
输入阻抗：3KΩ~6KΩ
绝缘电阻：≥100MΩ/50VDC
输出阻抗：2.5KΩ~6KΩ
绝缘电压：在壳体和引线之间500VAC
介质兼容性：与316L不锈钢兼容的气体或液体
 性能参数
参数项目
测量范围：0～10KPa、20KPa、35KPa、70KPa、100KPa、200KPa、350KPa、700KPa、1000KPa、2000KPa、3500KPa、1MPa、2MPa、3.5MPa、7MPa、10MPa 、20MPa、35Mpa、60MPa、70MPa、80MPa、100MPa
 典型值 值 单位
非线性 ±0.15 (0～2MPa)
±0.2 (3.5MPa～60MPa) ±0.3 %F.S
重复性和迟滞 0.02 0.05 %F.S
零点输出 0±1 0±2 mV
满度输出 ≤20KPa 50±10 50±30 mV
 ≥35kPa 100±10 100±30 mV
零点温度误差 ≤20KPa ±1 ±2 %F.S
 ≥35kPa ±0.5 ±1 %F.S
满度温度误差 ≤20KPa ±1 ±2 %F.S
 ≥35kPa ±0.5 ±1 %F.S
压力过载     额定量程3X或120MPa，取两者较小值 ——
工作温度范围              -20～80 ℃
补偿温度范围          0～70， 0～50（量程≤20KPa） ℃
储存温度范围              -40～125 ℃
以上参数测试条件：恒流1.5mA 室温25℃。
