1 YZ系列是设计的电动机，具有过载能力大和机械强度高的特点，特别适用于驱动各种类型的

冶金及起重机械或其他类似设备。YZ系列为绕线转子电动机。
2  电动机能在下列环境条件下正常运行：
（1）冷却介质温度不超过60℃(冶金用电动机)或40℃（起重用电动机）
（2）海拔不超过1000米
（3）经常的、***的机械振动和冲击。
3  电动机在下述负载条件下能正常工作
（1）经常的起动与逆转
（2）经常的电器或机械制动
4  电动机的额定频率为50赫，额定电压为380伏
5  接法：功率为132千瓦和小于132千瓦的定子绕组用Y接法，其余的用△接法。
6  型号说明：

7  输出功率和转速
  基准工作制（S340%）时的额定输出功率和同步转速见下表：（笼型电动机制造粗线框内的规格）

工作制及技术数据：
1  电动机的额定电压为380V，额定电流为50Hz。
2  电动机适用于断续周期性负荷，根据负荷的不同性质，电动机的工作制分为：
（1）断续周期性工作制（S3）：

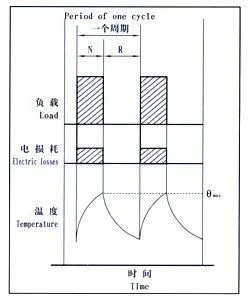

是一系列相同的工作周期，每一周期包括一段恒定负载运转的时间和一段停止并断能的时间（见下图），在这种类型中，每一周期的起动电流应对电动机的温升无明显的影响；每10分钟为一工作周期，即每小时起动六次。

N   在额定条件下运行时间
R   停止和断能时间
Qmax 在工作的周期中达到的温度
负载持续率
CDF=

  （2）带起动的断续周期性工作制（S4）：
是一系列相同的工作周期，每一周期包括一段起动时间，一段恒定负载运转的时间和一段停止并断能的时间（见下图）；每小时起动次数分为150、300及600次。

D   起动时间
R   停止和断能时间
N   在额定条件下运行时间
R   停止和断能时间
Qmax 在工作的周期中达到的温度
负载持续率
CDF=

  （3）带电制动的断续周期性工作制（S5）：
是一系列相同的工作周期，每一周期包括一段起动时间，一段恒定负载运转时间，一段快速电制动时间和一段停止并断能时间所组成（见下图）。

D   起动时间
N   在额定条件下运行时间
F   电制动时间
R   停止和断能时间
Qmax 在工作的周期中达到的温度
负载持续率
CDF=

3  选用电动机时，各种起动及制动状态均需按等效发热折算成每小时等效全起动次数。以该等效全起动次数确定电动机的定额。折算典型例子见下表。

折算方法： 点动（最终速度不超过额定转速的25%）四次相当于一次全起动；电制动（制动到额定转速的1/3）一次相当于0.8次全起动。

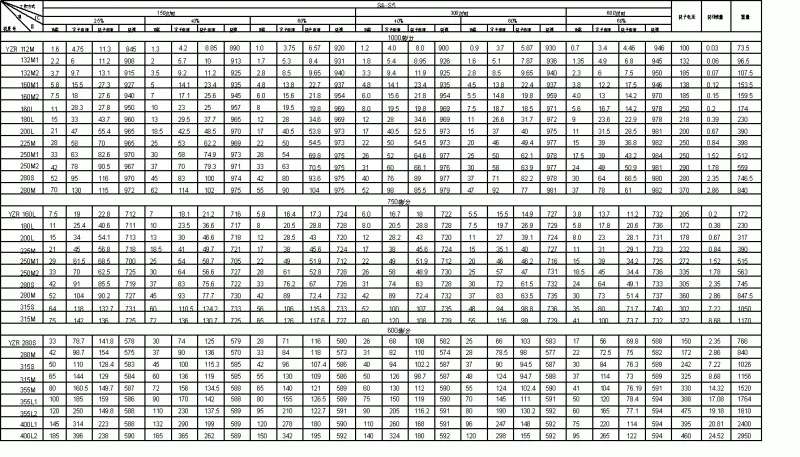

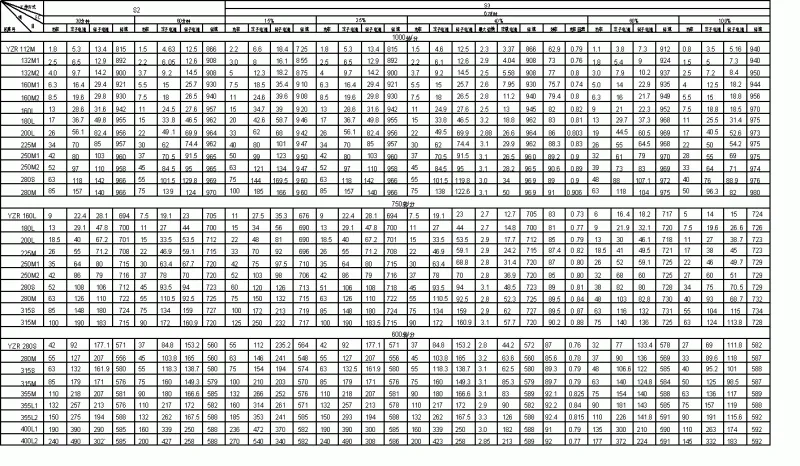

4、电动机的基准工作方式为S3-40%，各工作制下电动机的技术数据见下表。电动机铭牌数据一般按基准工作制供给，如用户有特殊要求则按用户供给数据。当电动机需要按S2～S5工作制之外的方式运行时，需与本公司协商。

      YZR系列电动机的工作方式及技术数据：

YZR、YZ系列起重及冶金用三相异步电动机

YZR、YZ系列起重及冶金用三相异步电动机

1   基准工作制时,YZR系列电动机在额定电压下的转矩对额定转矩之比的***值见下表:

2   基准工作制时,YZ系列电动机在额定电压下的转矩和堵转转矩对额定转矩之比的***值见下表:

3  （1）防护等级:冶金用为IP54；起重用为IP44

    （2）冷却方法：机座112～132－IP0041，机座160～355－IC0141
                             机座400－IC0151

    （3）绝缘等级：冶金用为H级，起重用为F级

    （4）结构及安装形式见下表：

安装及安装形式	代号	可供的机座	轴伸
	1M1001	112～160	一端圆柱轴伸
	1M1003	180～400	一端圆锥轴伸
	1M1002	112～160	两端圆柱轴伸
	1M1004	180～400	两端圆锥轴伸
	1M3001	112～160	一端圆柱轴伸
	1M3003	180	一端圆锥轴伸
	1M3011	112～160	一端圆柱轴伸
	1M3013	180～315	一端圆锥轴伸

4  YZR，YZ系列是设计的电动机，具有过载能力大和机械强度高的特点，特别适用于驱动各种类型的冶金及起重机械或其他类似设备。YZR系列为绕线转子电动机、YZ系列为笼型电动机。

5  电动机能在下列环境条件下正常运行：
（1）冷却介质温度不超过60℃(冶金用电动机)或40℃(起重用电动机)
（2）海拔不超过1000米
（3）经常的、***的机械振动和冲击。

6  电动机在下述负载条件下能正常工作
（1）经常的起动与逆转
（2）经常的电器或机械制动

7  电动机的额定频率为50赫，额定电压为380伏

8  接法：功率为132千瓦和小于132千瓦的定子绕组用Y接法，其余的用△接法。

9  型号说明：


10  输出功率和转速
  基准工作制（S340%）时的额定输出功率和同步转速见下表：
（笼型电动机制造粗线框内的规格）
