WH系列温湿度控制器

1 概述
    温湿度控制器产品主要用于中高压开关柜、端子箱、环网柜、箱变等设备内部温度和湿度的调节控制。可有效防止因低温、高温造成的设备故障以及受潮或结露引起的爬电、闪络事故的发生。产品分为：WH普通型系列、WHD智能型系列。
    普通型温湿度控制器采用进口高分子温湿度传感器，结合稳定的模拟电路及开关电源技术制作而成。继电器动作、加热器故障电源等工作状态均由LED指示，用户一目了然，产品稳定可靠，能长期工作于强电磁场等恶劣环境中。
    智能型温湿度控制器以数码管方式显示温湿度值，有加热器、传感器故障指示、变送功能、带有RS485通讯接口可供远程监控，用户可通过按键编程自行设定系统参数。该仪表集测量、显示、控制及通讯于一体，精度高、测量范围宽，是一种适合于各个行业和领域的温湿度测量控制仪表。
    产品符合国标GB/T15309-1994。


2 工作原理

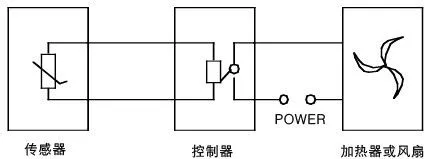

    温湿度控制器主要由传感器、控制器、加热器（或风扇等）三部分组成，其工作原理如下图所示：



    传感器检测箱内温湿度信息，并传递到控制器由控制器分析处理：当箱内的温度、湿度达到或超过预先设定的值时，控制器中的继电器触点闭合，加热器（或风扇）接通电源开始工作，对箱内进行加热或鼓风等；一段时间后，箱内温度或湿度远离设定值，控制器中的继电器触点断开，加热或鼓风停止。除基本功能外不同型号还带有断线报警输出、变送输出、通信、强制加热鼓风等辅助功能。



3 产品介绍
3.1 WH系列普通型温湿度控制器

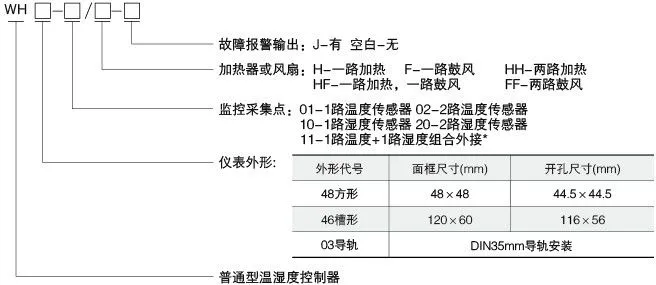

3.1.1 型号说明



    *说明：“组合外接”即同时有温度、湿度控制时，传感器置于同一外壳，由同一点采集温度、湿度信息。
    注：
    ?控制器常规为环境湿度≥85％RH加热除湿控制启动，温度≤5℃加热升温控制启动，≥40℃鼓风降温控制启动；
    ?W-1为温度传感器，H-1为湿度传感器，WH-1为温湿度传感器，控制器型号选定后已经包括传感器，无需另行选定；
    ?控制器选定型号后不包括加热器或风扇，须另行选购；
    ?控制器至传感器之间的连接导线可用普通导线，长度不得超过20米，由用户自己配备；
    ?用户如需要特殊型号、功能、参数请与本公司联系定制。

3.1.2 技术指标

技术参数		指    标
控制类型	加热升温	≤5℃启动，≥13℃停止
	鼓风降温	≥40℃启动，≤35℃停止
	加热去湿	≥85%启动，≤77%停止
控制精度	温度	±3℃
	湿度	±5%RH
控制触点容量		5A/AC250V（无源接点）
辅助电源	电压	AC 85~265V  DC 100~350V
	功耗	≤3VA
绝缘电阻		≥100MΩ
工频耐压		电源与外壳可触及金属件/电源与其它端子组2kV/1min(AC,RMS)
平均无故障工作时间		≥50000小时
工作环境 (控制器)	温度	-10℃~+55℃
	湿度	≤95%RH，不结露，无腐蚀性气体
	海拔	≤2500米



    注：控制参数不可调，但可由用户***。

3.1.3 产品规格

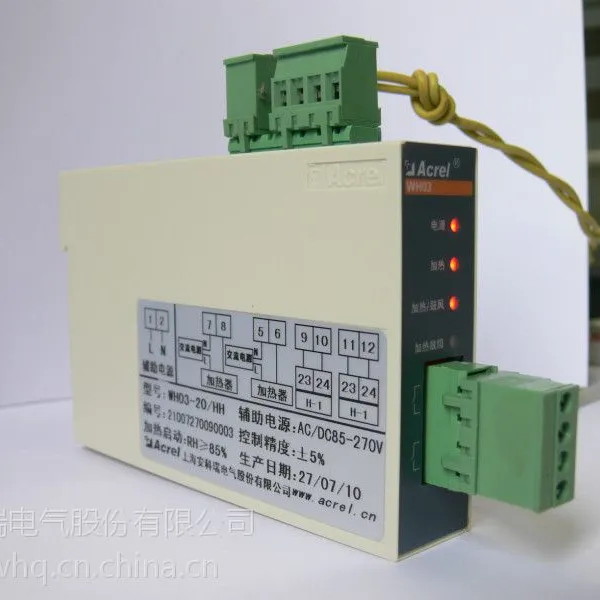

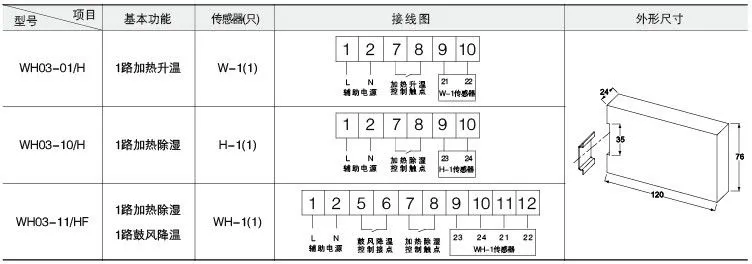

WH03普通型温湿度控制器

辅助功能：加热器故障指示（可选）

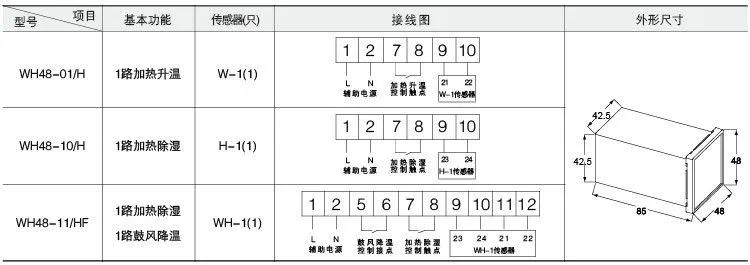

WH48普通型温湿度控制器


辅助功能：无

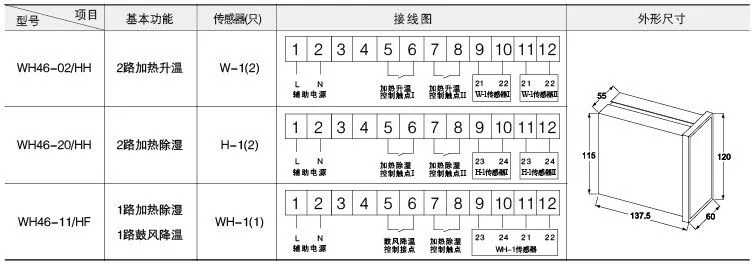

WH46普通型温湿度控制器


辅助功能：加热器故障指示；加热或鼓风手自动切换；端子3、4为故障报警输出（可选）
