高强度铸铁材料铸造而成

使机床得到高刚性和稳定的精度

采用方滑枕结构，台湾进口主轴，扭矩大、转速高、噪音低

充分满足键铣及钻孔加工要求

G-R系列龙门加工中心主要适用于航空、航夭、汽车、***、能源、信息、模具等行业的零件加工，以加工黑色和有色金属中小型复杂零件为对象，具有高速度、精度佳、柔性好、环保等特点。产品经模块化设计，可以按市场需求进行产品系列化和客户化制造，其良好的性能价格比是国内外客户的优先选择。

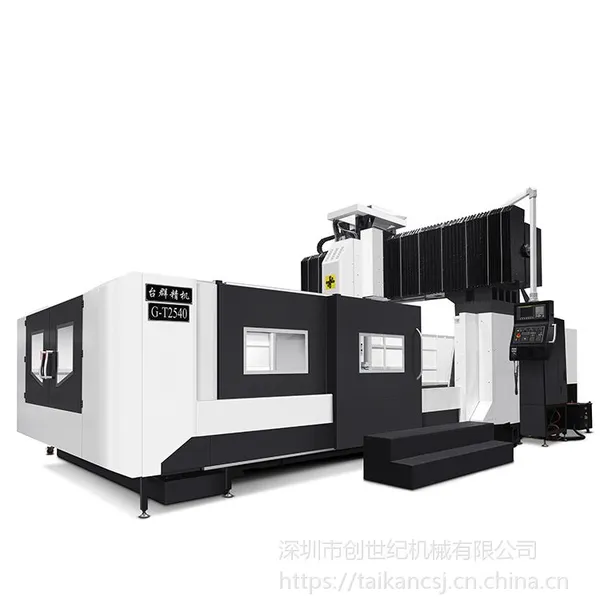

台群数控龙门加工中心

规格表

• 名称		G-1520R1	G-1530R1	G-1930R1
  工作台面尺寸（长*宽）（mm）		2000*1200	3000*1200	3000*1600
  T型槽（数目-尺寸*间距）		7-22*160	7-22*160	9-22*160
  负荷上限（kg)		6000	8000	10000
  工作台移动方向行程（X轴）		2200	3200	3200
  主轴滑座移动方向行程（Y轴）		1500	1500	1900
  主轴上下移动方向行程（Z轴）		800	800	800
  主轴鼻端至台面距离（mm）		175-975	175-975	175-975
  龙门宽度（mm)		1450	1450	1850
  Z轴配重		油压+氮气平衡	油压+氮气平衡	油压+氮气平衡
  方滑枕截面（mm)		350*350	350*350	350*350
  主轴转速（rpm）		6000	6000	6000
  主轴规格		BT50	BT50	BT50
  主轴直径（mm）		Φ190	Φ190	Φ190
  主轴（传动比）		齿轮箱式 1:1/1:5.640625	齿轮箱式1:1/1:5.640625	齿轮箱式1:1/1:5.640625
  三轴切削进给速率（mm/min）		10-10000	10-10000	10-10000
  三轴快速移动（m/min)		24/16/16	20/16/16	20/16/16
  定位精度X/Y/Z（mm）	无光栅尺	0.025/0.025/0.020	0.030/0.025/0.020	0.030/0.025/0.020
  	有光栅尺	0.015/0.015/0.010	0.018/0.015/0.010	0.018/0.015/0.010
  重复定位精度X/Y/Z（mm)	无光栅尺	0.011/0.011/0.010	0.015/0.011/0.010	0.015/0.011/0.010
  	有光栅尺	0.009/0.009/0.008	0.011/0.009/0.008	0.011/0.009/0.008
  系统		FANUC 0I-MF	FANUC 0I-MF	FANUC 0I-MF
  主轴驱动马达（连续/30分钟）		15/18.5	15/18.5	15/18.5
  机床外形尺寸 长*宽*高（mm）		6200*4400*4600	8000*4400*4600	8000*4800*4600
  整机重量（大约）（kg)		18000	22000	25000

台群数控龙门加工中心产品参数
