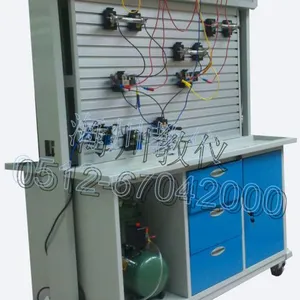

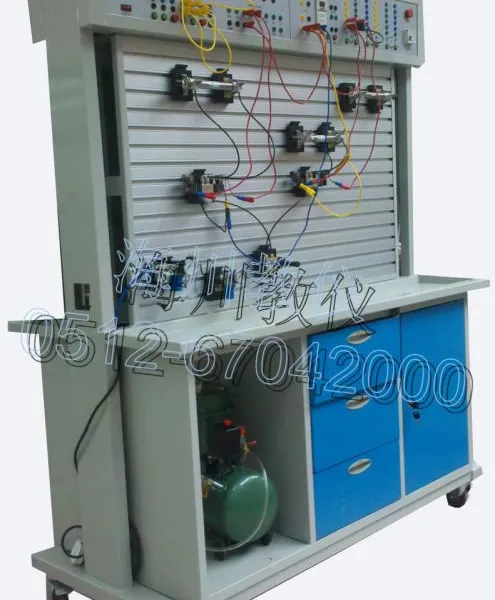

STYQ 型 双面透明液压气动综合教学实验台

STYQ 型 双面透明液压气动PLC控制教学实验台是根据用户的需求，在充分利用现有实验设备的基础上，而设计的别具一格的双面组合气动、液压实验台。该实验台分为透明液压实训部分和气动实训部分，提供两组不同的气、透明液元件，同时进行各自独立的实验。即减低了采购成本和又节约了实验用地，在***具备两组完整实验的基础上，***节约了资源，具有较高的性价比！

技术参数：

1. 输入电源：220V ± 10%50HZ
2. 模块和元件工作电压：DC24V，4.5A
3. 使用环境：温度-25℃~+40℃相对湿度＜85%（25℃）海拔＜4000m
4. 外形尺寸：长×宽×高=1560*820*1820mm
5. 电源安全保护措施：电源带漏电保护，（漏地电流超30mA自动断电），自动断开总电源，控制电路均为24V直流安全电压
6. 气动额定压力：1.0Mpar
7. 透明液压额定压力：1.0MPa

• 液压部分

液压部分所有的透明液压元件均采用进口透明有机玻璃材料应现代加工工艺制作而成，可清晰直观的观察和了解到液压元件的内部结构原理及液压传动回路的工作过程。

该系统既可对单个液压元件的结构、工作原理及性能进行教学，也可以对常见基本回路的实验演示学习，同时也可以进行液压系统的课程设计和毕业设计。

实验内容

     1、液压原理基础实验

     2、可编程序控制器（PLC）电气控制实验，机电液一体化控制形式实验

（1）、PLC的指令编程，梯形图编程的学习

        （2）、PLC编程软件的学习及使用

        （3）、PLC与计算机的通讯，在线调试、监控

        （4）、PLC对液压传动控制的优化

     3、八大类二十余项液压基本回路实验

⑴调压控制回路

1.溢流阀压力调定回路；          2.溢流阀限制低压回路；

⑵卸荷回路

3．三位四通换向阀的卸荷回路     4.二位二通阀卸荷回路

5.溢流阀卸荷回路

⑶稳压回路

6.液控单向阀保压回路

⑷卸压回路

7.节流阀卸压回路               8.三位四通卸压回路

9.顺序阀的泄压回路

⑸调速回路

10.进油节流调速回路              11.回油节流调速回路

12.旁路节流调速回路              13.调速阀控制调速回路

14.差动连接增速回路              15.用电磁阀和调速阀的减速回路

16.二位三通控制的差动回路        17.二次进给工作回路

18.差动工作换接回路

⑹同步回路

19.节流调速阀控制的同步回路      20.双缸同步回路

⑺换向回路

21.换向阀控制换向回路         22.液动换向阀控制换向回路

     23.行程开关控制的顺序回路     24.压力继电器控制的顺序回路

     25.三位四通手动换向回路

⑻锁紧回路

26.换向阀锁紧回路             27.液控单向阀锁紧回路

• 气动部分

该实验台气动部分是根据《液压气动传动技术与实训》、《气动控制技术》等通用教材设计而成，适用于机械类、机电类本科生课程实验和毕业设计（论文）。采用可编程控制器（PLC）和工业气动元件、执行模块为一体，除可进行常规的气动基本控制回路实验外，还可以进行气动-电气控制回路应用实验、气动-PLC控制回路等气动技术课程设计。

实验项目：

①  PLC控制回路实验:

1.单作用气缸的换向回路

2.双作用气缸的换向回路

3.一次压力控制回路

4.二次压力控制回路

5.高低压切换回路

6.双作用气缸的双向调速回路（进口调节、出口调节）

7.速度换接回路

8.缓冲回路

9.互锁回路

10.过载保护回路

11.压力控制式单往复回路

12.时间控制式单往复回路

13.单双作用缸连续往复动作回路

14.采用节流阀的同步回路

15.三缸连动回路

16.计数回路

17.延时回路

18.逻辑阀的应用回路（或逻辑、与逻辑）

19.双手操作回路

20.模拟钻床钻孔动作

21.行程阀控制气缸连续往返气控回路

22.自动门开闭系统

23.PLC-电磁阀气动换向回路

24.PLC编程与气动回路的控制

25.PlC各软继电器的应用，如时间继电器、计数器等

26．相关扩展实验（部分扩展实验需要相应硬件支持）

②  可编程序控制器（PLC）电气控制实验，机-电-气一体化控制实验：

⑴ PLC基本指令编程、特殊指令编程、梯形图编程学习

⑵ PLC编程软件的学习与使用

⑶ PLC与计算机的通讯、在线调试

⑷ PLC与气动相结合的控制实验等

③  学生自行设计、组装和扩展各种回路实验可达九十多种
