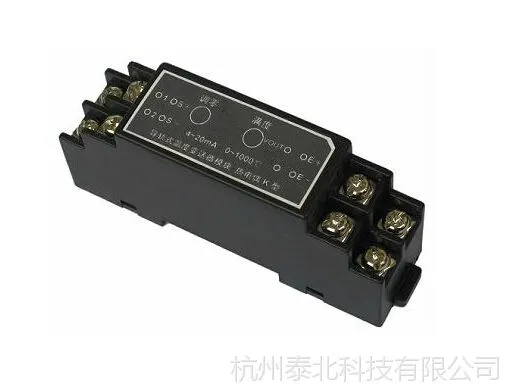

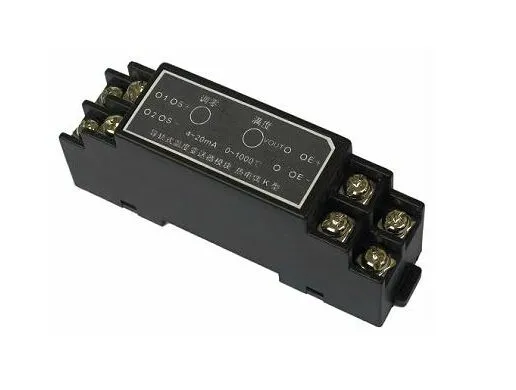

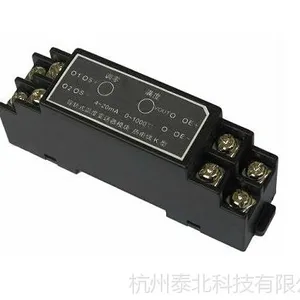

导轨式热电阻型温度变送器模块

温度变送器模块是为热电阻型(Pt100，Pt1000, Cu50, Cu100等)温度传感器配套的4～20mA、二线制直流输出导轨式专用模块。该模块采用进口原装器件，贴片工艺组装，性能稳定可靠，体积小巧，安装方便。

该模块属本安防爆型，具有较强的保护功能, 如电源反向保护功能及传感信号线开路时的报警输出功能。在传感器完全开路（不接）时，输出电流≤3.6mA，在使用中若传感器的负线断线时，输出电流≤3.6mA；当传感器的正线出现断路时，模块为保护性输出，电流不大于25±2mA。

主要技术参数：

输入信号：热电阻，三线或二线输入

输出信号：4～20mADC 二线制

工作电压：24VDC（12V～30VDC）

负载能力：0～500Ω

工作环境：温度范围-20℃～+80℃，无腐蚀性气体

保护性输出电流：输出电流≤27mA, 最小输出电流≤3.6mA

电路板尺寸：89×21mm

外壳尺寸：94×24 mm  H41mm  轨槽宽36mm

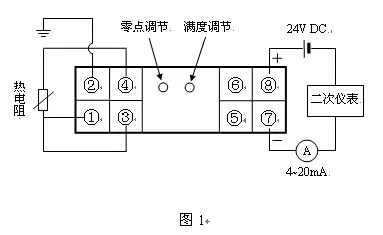

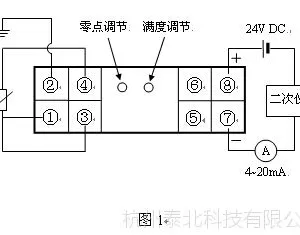

接线图见图1

注意事项：

1.用户检验或使用状况与产品出厂校准状况有一定差别，若检验时变送器模块输出有微量偏差，属正常现象，微量校准即可。校准应在加电5分钟后进行。

2.校准方法：①用电阻箱或其他信号源发生器代替热电阻按图1接线②按分度表，将电阻箱调至量程下限所对应的阻值，微调零点电位器，使电流表读数为4mA  ③按分度表，将电阻箱调至量程上限所对应的阻值，微调满度电位器，使电流表读数为20mA  ④调试完毕（必要时重复②③步骤，使之满足要求）

3.变送器模块与测温度点应保持一定距离，以***模块的工作温度范围不超过-20℃～+80℃的范围

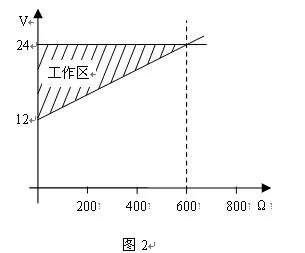

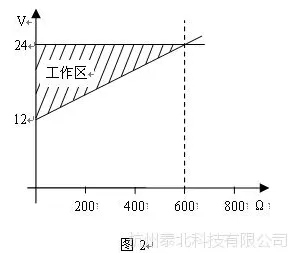

4.供电电源与负载能力的关系。当信号为20mA输出，并***恒流的条件下，仪表供电电压E与负载RL符合图2关系
