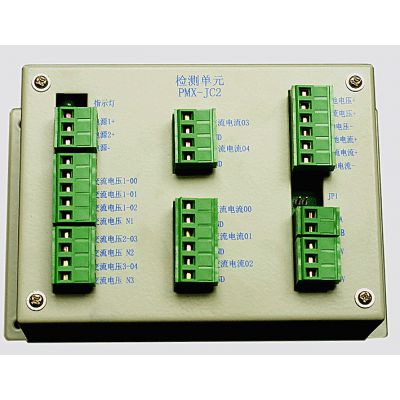

PMX-JC2检测单元
测量五路交流电压、五路交流电流、一组电池电压电流及一组直流电压电流。
通过RS485串行接口将检测的信息传送给主监控,作为主监控管理电源系统和处理故障告警的依据。
?电流测量支持霍尔电流传感器测量和分流器测量2种测量模式。电压测量采用共负端直接测量。检测单元可以测量交流电压、交流电流、直流电压、直流电流
安装尺寸140mm * 82mm,采用M3螺钉固定。
PMX-JC2检测单元接口说明
接口序号 | 接口定义 | 接口说明 |
J1 | 监控供电 | 1-电源1正,2-电源2正,3—电源负 |
J2 | 交流电压输入 | N1-零线,交流电压1-00~1-02 (一般用于输入三相电压检测) |
J3 | 交流电压输入 | 交流电压2-03,交流电压N2(旁路检测) 交流电压3-04,交流电压N3(输出检测) |
J4,J5 | 交流电流输入 | GND-信号地,ACI00~04-交流电流 |
J6 | 直流电压电流输入 | 如图示 |
JP1 | 地址选择 | 断开:设置为第1组 短路:设置为第2组 |
J7 | RS485 | 1—RS48*** , 2—RS485B |
J8 | 输出电源 | 1—正12V,2—GND 3—负12V |
