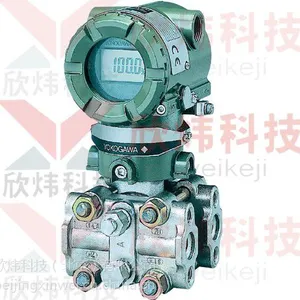

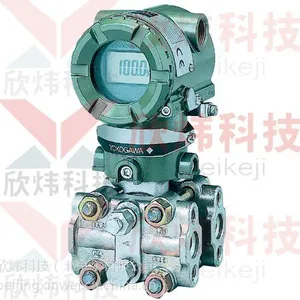

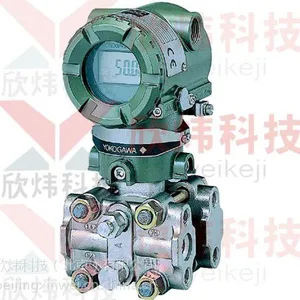

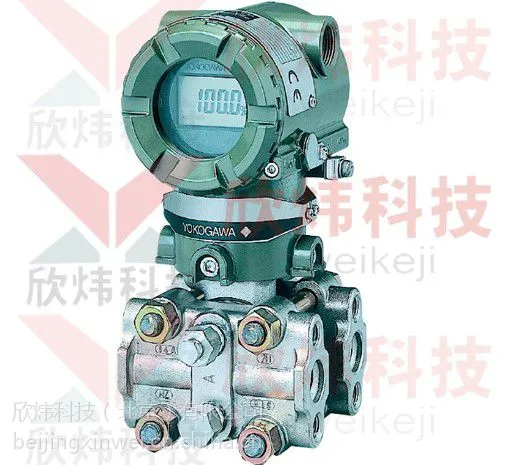

横河EJA430A压力变送器

EJA差压、压力变送器是日本横河电机株式会社开发的高性能智能式变送器，采用了世界进的单晶硅谐振式传感器技术.

主要特点：除***高精度，还实现了静压.温度等环境影响极小的高性能。

可延长连续使用的高可靠性。

小型.轻量.使其不受安装场所的限制，可自由安装。

采用微型计算机技术，具有完整的自诊断功能和通讯功能。

开发时重点零点的稳定性，提高了维护效率。连续5年不需要调校零点。

工作原理：由单晶硅谐振式传感器上的两上H形的振动梁分别将差压、压力信号转换成频率信号，送到脉冲计数器，再将两频率之差直接传递到CPU进行数据处理，经D/A转换器转换为与输入信号相对应的4~20mADC的输出信号，并在模拟信号上叠加一个BRAIN/HART数字信号进行通信。 膜盒组件中内置的特性修正存贮器存贮传感器的环境温度、静压及输入/输出特性修正数据，经CPU运算，可使变送器获得优良的温度特性和静压特性及输入/输出特性。 通过I/O口与外部设备（如手持智能终端BT200或275以及DCS中的带通信功能的I/O卡）以数字通信方式传递据，即高频2.4kHz（BRAIN协议）或1.2kHz（HART协议）数字信号叠加在4~20mA信号线上，在进行通讯时，频率信号对4~20mA信号不产生任何的影响。

　　1、 结构原理单晶硅谐振传感器的核心部分，即在一单晶硅芯片上采用微电子机械加工技术（MEMS），分别在其表面的中心和边缘作成两个形状、大小完全一致的H形状的谐振梁（H型状谐振器有两个振梁），且处于微型真空腔中，使其即不与充灌液接触，又确保振动时不受空气阻尼的影响。

　　2、 谐振梁振动原理 硅谐振梁处于由***磁铁提供的磁场中，与变压器、放大器等组成一正反馈回路，让谐振梁在回路中产生振荡。

　　3、 受力情况 当单晶硅片的上下表面受到压力并形成压力差时将产生形变，中心处受至压缩力，边缘处受到张力，因而两个形状振梁分别感受不同应变作用，其结果是中心谐振梁受压缩力而频减少，边侧谐振梁因受张力而频率之差对应不同的压力信号。

　　EJA优良性能 1、 优良的温度影响特性 2、 优良的静压影响特性 3、 优良的单向过压特性

　　EJX系列产品： 是采用单晶硅传感器的高品质的电子差压变送器，适用于液体、气体或蒸汽的流量以及液位、密度和压力测量。可以通过内藏显示表或BRAIN协议或HART通讯协议显示其静压。还具有快速响应、通讯协议远程设定、自诊断功能以及任选高/低压力报警状态输出功能等特征。可提供FF现场总线型。 EJX系列标准配置具有TUV认证。除FF现场总线型外都适用于SIL2场合。
