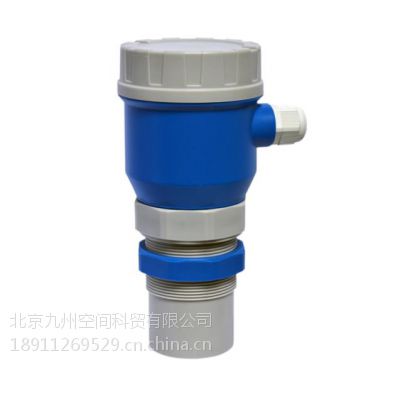

新款超声波液位计  JZ-MA

一、概述

超声波物位仪是一台博采众长，吸取了国内外多种物位仪优点。实现了全数字化，人性化设计理念的通用型物位仪，具有完善的物位测控，数据传输和人机交流功能。本产品采用模块化电路设计，***多层ＰＣＢ板，硬件结构紧密，布局合理。还可根据客户需求添加模块实现其它功能，RS-485模块，电流输出模块，可更好的匹配ＰＬＣ等控制仪表。

本产品采用进口工业级芯片，数字温度补偿等…相关专用集成电路。具有抗干扰性强，可任意设置上下限节点及在线输出调节，并带有现场显示，外壳采用工程塑料ABS防水外壳，壳体小巧且相当坚固。本产品不必接触工业介质就能满足大部分液位.料位测量要求，***解决了压力式、电容式、浮子式等传统测量方式带来的缠绕、堵塞、泄露、介质腐蚀、维护不便等缺点。因此可广泛应用于与料位，液位测控相关的各个领域。

二、产品特色

●电压适应范围宽，能在12-24V的直流电压内工作。

●备份和还原设置功能

●可测多种物理量功能

●可任意调整模拟量输出功能

●具有满量程起点和终点任意设置功能

●具有数字滤波和回波识别功能

●可人工设定固定干扰滤波功能

●支持自定义串口数据格式

●具有增值/差值测距选择，既可测距离也可测物位。

●具有1-15级发射脉冲强度，可根据工况设定。

以下各项定货时选购

●3路限位NPN集电极开路控制输出设定，用于料位、液位控制。

●2路继电器控制输出设定，用于料位、液位控制。

●4～20mA电流输出，RS485串行数据输出或0～5V电压等模拟量输出任选。

●选择PC串口输出及转换附件，可直接与PC机组网。

三、主要技术参数

量程：5、8、10、12、15m（订货时选购）

盲区：＜0.4-0.5m（与量程而不同）

误差： 0.25%F.S

显示：四位八段0.36英寸LED（可选LCD）

最小显示分辨率：1mm

键盘：三位轻触键

工作频率：20～350KHz（因型号规格而不同）

可选供电方式:12-24VDC或220VAC

功耗：<1.5W

可选输出方式：4～20mA RL>600Ω（标配）

1～5V\1～10V

RS485（可选蓝牙转换配件）

3路NPN(可配置为PP脉冲输出)

2路继电器(AC:*** 250V DC:10A 24V)

仪表材质：ABS工程塑料

外形尺寸：Φ92mm×198mm×M60

电气接口：M20X1.5(两组)

安装接口：M60X2或￠61MM圆孔(配大螺母)

进线线缆：内有接线端子用户自定

工作环境：常温、常压

防护等级：IP65（可定制更高防护等级）

防爆等级：EXia IIBT4Gb(定货选购)
