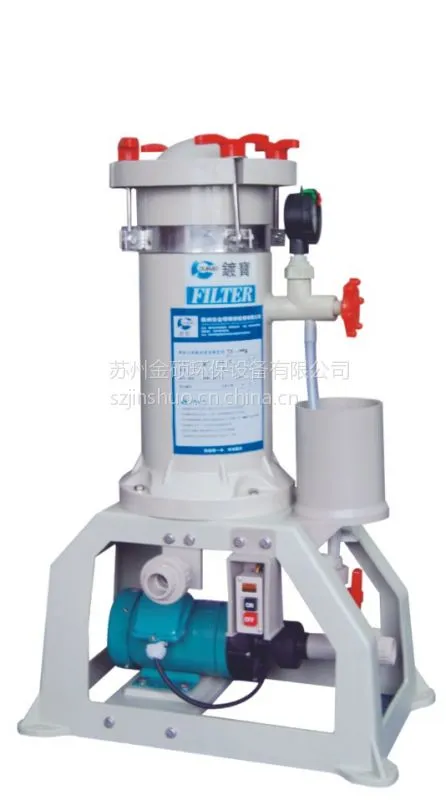

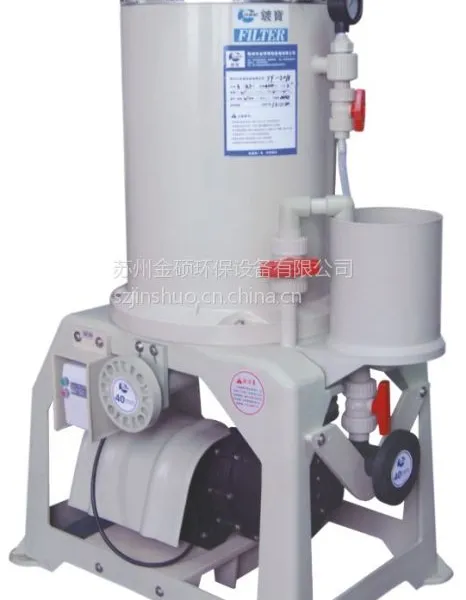

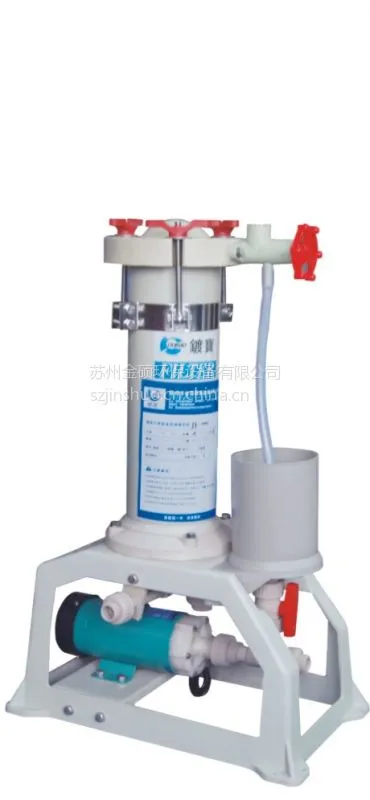

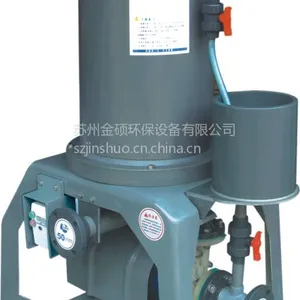

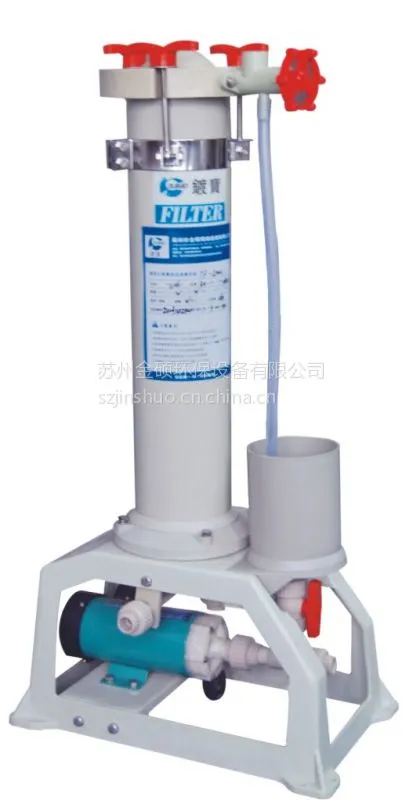

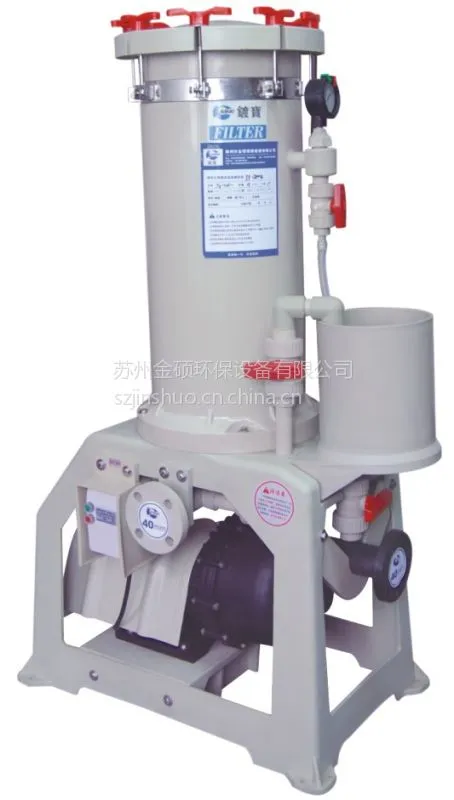

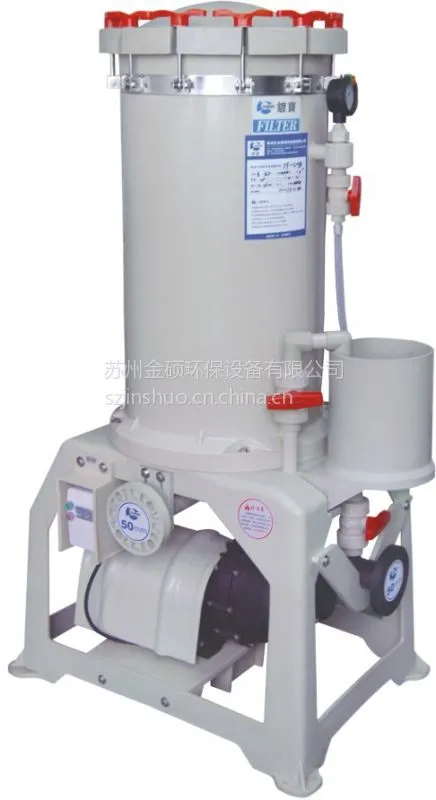

JF 2006-2008过滤机

1.产品型号

JF 一  2006  1   P   F   N  C   O   G

⑴     ⑵    ⑶  ⑷  ⑸  ⑹  ⑺ （8）（9）

⑴ 机型编号：JF

⑵ 2006-滤芯数量20”×6支  2008-滤芯数量20”×8支

⑶1：泵浦马力1HP   2：泵浦马力 2HP

⑷泵体材质：C-CFRPP  P-FRPP  K-PVDF

⑸ U-出入口由任式  F-出入口法兰式

⑹ 橡胶材质：N-NBR  E-EPDM  V-VITON

⑺ C-滤芯压板式  T-滤管压板式  B-滤芯螺帽式

 K-杨桃滤布式  P-滤纸式

(8)W-要加装活性炭装置   O-不必使用活性炭装置

(9)G-出入口为公制   Y-出入口为英制

2.产品特点

·过滤机滤筒和底盖采用PP材料射出一体成型,焊接点最少，减少泄漏几率，具有耐高温、耐酸碱等特性.

·安全开关装置，当马达过载或单相运转时,安全开关自动切断电源，从而保护马达不易损坏。

·马达防护罩，确保马达在酸气中不易受腐蚀。

·高精密过滤，过滤面积广、效***、操作简单,清洗容易。

·可依客户使用条件选择各式不同滤材更换使用，可加装自清循环回路，活性碳处理装置，操作简便，满足不同环境条件使用。

3.规格表

4.安装配管

1、长期使用管路必须做好支撑，以防止接合部位泄漏及运转时管路因震动损坏管路。

2、入口配管最前端必须加装底阀或逆止阀或过滤网，位置不能靠近空气搅拌管，避免吸入空气，且用量减少转弯接头及用量缩短入口配管距离，吸入口配管，管径不能小于泵浦口径。

3、 若吸入管路距离较长或转弯较多时，必须在吸入管道加装注水孔，由注水球阀控制，必要时可在此加入液体，加满入口管路。

4、 尽量不要将机器装设于户外。若必须安装于户外时需遮阳棚，以防下雨淋湿和紫外线照射。

5、 配管前应先注意使用的化学药液的物性、温度条件，配合实际需要选择相应材质的管件。如：温度在60°C以上，应选择用PP管件配管。

6、 进行配管时应注意管内不可残留任何材质或碎屑，若有将清水加入以清洗管路。

7、 入口管路采用软质材质配管时，应注意将其固定，以防止移动或浮起液面。在槽内部分的管路能采用硬质材料较佳。

8、安装过滤机时应选择坚固之水平地面，保持机身垂直并加以固定。

9、过滤机泵蒲出入口高度若低于药液槽药液时，应注意出入口管路需加装逆止凡而，避免于维修泵浦时造成药液虹吸现象。

5.滤材换取方法

1、滤材换取前必须切断电源，使泵浦停止工作，且需带手套、口罩等。

2、红色的上盖把手顺时针旋转方向为锁紧，反方向为拆卸。换取滤材时，拆卸时请分别将每个红色上盖把手逆时针旋转至松。

3、打开上盖前请讲先打开排气阀,使空气进入主体筒，筒内液体经滤材流入渡槽内，3分钟后关闭过滤机出口球阀，此时过滤机滤筒底部有残留液，必须打开排污阀将残留液排出，进入外接水桶，沉净再重新过滤使用。

4、打开上盖后，将中心柱固定螺帽逆时针方向旋转，取下中心柱固定螺帽。

5、取下中心柱固定螺帽后，压板往上提可以取下压板。

6、 滤材即可顺利取下，滤袋封口上的带子拆开及可将滤材零件分别取出。

7、滤材由滤芯和滤管，滤芯上垫弹簧滤芯上垫滤袋组合在一起，取出即可分解，将滤袋及滤芯清洗或换新，依以上拆卸之方法再重新装上，锁紧中心柱固定螺帽及盖上上盖即可继续操作使用。

8、 CK杨桃型及CP滤袋型和滤芯锁螺型的滤材换取与上述过程基本相同。

6.过滤机操作说明

1、一般电镀液过滤时，因电镀液含有微量有机物，易污染药液，习惯上必须使用粉状活性碳粉将药水内的有吸收，保持药水的清洁。

2、操作人员一般在清洗过滤机时，并未将滤筒内的材质完全清晰，而易残留少量材质，当启动开始过滤时易将滤筒内残留的材质流入药液槽，为防止因人为操作的疏忽，特别设计有循环回路以提供操作的方便。

7. 内部循环操作方法

1、请依照滤材取卸方法，将滤材装妥，并锁紧上盖。

2、使用前先打开排气阀。

3、关紧出口球阀后，启动电源开关，马达开始运转，使气体及液体经由排入加药槽。

4、打开循环阀，再打开加药阀，使药液在加药槽内产生固定水位后加入助滤粉，3分钟后再加入活性炭粉再循环3分钟，此时排出的液体表面没有活性炭粉排除即可。

5、利用检测口阀，直接取样检查液体清洁程度及过滤效果。

6、打开出口球阀后，关紧循环阀，在关紧球阀后，看加药槽内药液剩下少许在关紧加药阀，完成加药过程使过滤机正常过滤。
