| 加工定制:是 | 类型:安全回流阀 | 材质:碳钢 |
| 型号:AH42F | 品牌:一环 | 类型(通道位置):二通式 |
| 连接形式:法兰 | 驱动方式:太阳能 | 适用范围:化工 |
| 产品别名:回流阀 | 适用介质:水 | 适用温度:-40~+80℃(℃) ℃ |
| 公称压力:1.6(MPa) MPa | 公称通径:25-150(mm) mm | 安装形式:法兰 |
| 工作温度:常温 | 零部件及配件:阀体 | 流动方向:单向 |
| 形态:球式 | 压力环境:常压 | 主体材料:铸钢 |
| 规格:安全回流阀 |
厂家直销一环 AH42F封闭式安全回流阀(碳钢)
主要特点
封闭式安全回流阀适用于工作温度-40~+80℃液化石油气泵出口的液相回流管道上,用于超压介质的安全回流,当泵前压力超过规定值时,阀门自动开启,并起安全回流入罐,能***设备和管路的安全运行。
适用范围
该安全阀适用于城建、化工、冶金、石油、制药、食品、饮料、环保

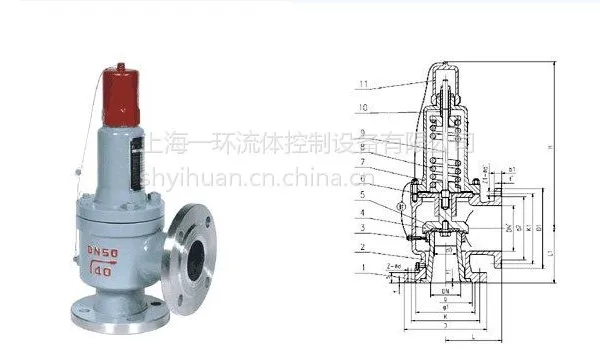

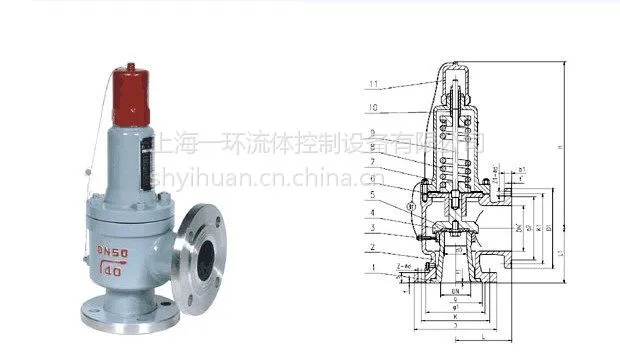

结构
外形及连接尺寸
| 公称通径 Nominal diameter DN(mm) | AH42F-16C/P 型 尺 寸 Dimension(mm) | 重量 Weight (kg) | ||||||||||||||||
| L | L1 | D | D1 | D2 | b | f | Z-Фd | DN' | D' | D1' | D2' | b' | f' | Z-Фd' | H | do | ||
| 25 | 100 | 95 | 115 | 85 | 65 | 14 | 2 | 4-Ф14 | 32 | 140 | 100 | 78 | 16 | 3 | 4-Ф18 | 250 | 15 | 12 |
| 32 | 115 | 100 | 140 | 100 | 78 | 16 | 2 | 4-Ф18 | 40 | 150 | 110 | 85 | 16 | 3 | 4-Ф18 | 280 | 20 | 14 |
| 40 | 120 | 110 | 150 | 110 | 85 | 16 | 3 | 4-Ф18 | 50 | 165 | 125 | 100 | 16 | 3 | 4-Ф18 | 290 | 25 | 16 |
| 50 | 135 | 120 | 165 | 125 | 100 | 16 | 3 | 4-Ф18 | 65 | 185 | 145 | 120 | 18 | 3 | 4-Ф18 | 341 | 32 | 21 |
| 80 | 170 | 135 | 200 | 160 | 135 | 18 | 3 | 8-Ф18 | 100 | 220 | 180 | 155 | 20 | 3 | 8-Ф18 | 470 | 50 | 43 |
| 100 | 205 | 160 | 220 | 180 | 155 | 20 | 3 | 8-Ф18 | 125 | 250 | 210 | 185 | 22 | 3 | 8-Ф18 | 580 | 65 | 65 |
| 150 | 250 | 210 | 285 | 240 | 210 | 24 | 3 | 8-Ф22 | 175 | 315 | 270 | 240 | 26 | 3 | 8-Ф23 | 670 | 100 | 110 |
封闭式安全回流阀主要零部件材料
| 公称通径DN(mm) Nominal diameter | AH42F-P18 型 尺 寸Dimension(mm) | ||||||
| D | D1 | D2 | b | Z-Фd | L | H | |
| 40 | 150 | 110 | 85 | 16 | 4-18 | 200 | 236 |
| 50 | 165 | 125 | 100 | 16 | 4-18 | 230 | 266 |
| 65 | 185 | 145 | 120 | 20 | 4-18 | 290 | 430 |
| 80 | 200 | 160 | 135 | 20 | 8-18 | 310 | 490 |
| 100 | 215 | 180 | 155 | 22 | 8-18 | 350 | 548 |
