仪表特性

● 测量范围***达到1KPa（***）

● 可选择多种特殊膜片（***）

● 可选择充油耐震型（***）

● PTFE 四氟压套特殊制作

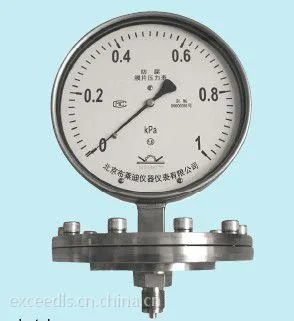

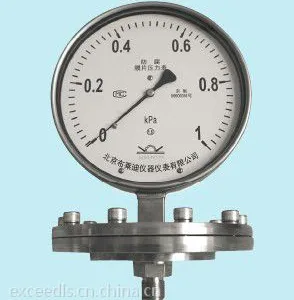

产品简介BF、BFN型系列防腐不锈钢膜片压力表，主要用于化学、石油、纺织工业中对气体、液体

微小压力的测量，尤其适用于腐蚀性强、粘稠介质（非凝固非结晶）的微小压力测量。并

可根据不同的测量介质选用不同材料的膜片。

主要技术参数Technical Specifications

执行标准：JB/T 4591-2005 Executive standard: JB/T 4591-2005

精度等级：1.5%；2.5%（低于2.5KPa） Accuracy: 1.5%；2.5% (>2.5KPa)

测量范围：负压（真空）-1KPa、 -4KPa～0 至Range: -1KPa、-4KPa～0 to-100KPa And any connection

-100KPa，正压1KPa～2.5MPa 及 ofpositive /negative pressure.

任何正负联程。

仪表外径：100mm、160mm Nominalsize: 100mm、160mm

工作压力：静负荷用至测量上限值的3/4， Working pressure: Steady: 3/4 of full scale value;

交变负荷用至测量上限的2/3， Fluctuating: 3/2 of full scale value;

　　　　 短时压力用至上限值。Short time: full scale value.

正常工作环境温度： -40℃～60℃ Ambient temperature: -40℃～60℃

膜片材料：3j1 SUS304、SUS316、Ti. 蒙乃尔Diaphragmmaterial: 3j1（SUS304、SUS316L、 Ti. mond

　　　　　SUS316L、喷涂PTFE Ta316Ti PTFE and other specials available).

壳体材料：304 Case material: 304

接液接体材料：316、316L、四氟喷涂Connection body: 316、316L、Fluorinpainting

机芯材料：304 Movement material: 304

密封材料：氟橡胶Seal:

防护等级：BF 型 IP55； BFN 型 IP65 Protection: Type BF IP55； Type BFNIP65

表内充液：BF 型干式 BFN 型充填甘油Liquid filling: glycerine (silicon oil and others)

（硅油或其他）

连接方式：1）螺纹连接 M20 × 1.5 Connection: 1) thread connection M20 × 1.5

（G1/2，NPT1/2 或其他） （G1/2NPT1/2 and others）

2）法兰连接 根据客户要求制造 2) Flanged connection depend on requests

from customers.

法兰材质：304、316、316L 四氟喷涂、Flang material: 304, 316, 316L Fluorin painting, PTFE cover

四氟衬套
