     赛思特公司生产的试压泵广泛应用于高压试压、爆破测试、高压注射、液压加紧等压力行业，可满足1-400MPa压力范围内测试。

M系列气液增压泵



M系列实物图片	M系列结构图

系列气液增压泵采用内置式单气控两位四通阀实现泵的自动往复运动，该系列产品为我公司消化吸收国外同类型产品后按照我国标准设计制造的产品。气驱部分全部采用铝合金并氧化处理，泵头根据介质不同可选用碳钢或不锈钢。

    该系列气液增压泵产品的驱动活塞直径为80mm，使用气压≤8bar。该系列泵具有以下特点：

    ◆重量轻，携带方便        ◆流量大、压力范围广        ◆易于控制，手动控制到自动控制均可实现

    ◆适用于绝大部分液体    ◆无需用电，可用于危险场合  ◆易于维护 MD系列气液增压泵







MD系列实物图片	MD系列结构图



   MD系列气液增压泵为单驱动头双作用泵，其特性同M系列泵相同，但与同规格M系列气液增压泵相比，脉冲小且其流量比M系列单作用泵提高50%

M**-2系列气液增压泵



M**-2系列实物图片	M**-2系列结构图



    M**-2系列气液增压泵为单作用双驱动头增压泵，与M系列泵相比，它能够在相同空气驱动压力下产生双倍的输出

压力。

M**-3系列气液增压泵



M**-3系列实物图片	M**-3系列 结构图

   M**-3系列气液增压泵为单作用三驱动头增压泵，与M系列泵相比，它能够在相同空气驱动压力下产生3倍的输出压力。

L系列气液增压泵

L系列实物图片	L系列结构图

       L系列气液增压泵采用嵌入式单气控非平衡气体分配阀来实现泵的自动往复运动，泵体气驱部分全部采用铝合金制造 ，铝合金零部件加工后经氧化处理成蓝色，***了产品的外型美观及***。接液部分材质根据介质不同选碳钢或不锈钢，泵的全套密封件均为进口优质产品，从而***了泵的性能。

    本系列气液增压泵驱动活塞直径为100mm，驱动气压为10bar，为了***气液增压泵的寿命，建议使用气压≤8bar。

型号	增压比	出口压力		流量 L/min	接口尺寸			净重 Kg
		bar	psi		驱动口	入口	出口
L6	6:1	48	696	16.57	G3/8	NPT 1/2	NPT 1/2	4.8
L16	16:1	128	1856	6.47	G3/8	NPT 1/2	NPT 1/2	4.3
L25	25:1	200	2900	4.14	G3/8	NPT 1/2	NPT 3/8	4.3
L50	50:1	400	5800	2.03	G3/8	NPT 3/8	NPT 3/8	4.3
L68	68:1	544	7888	1.49	G3/8	NPT 3/8	NPT 3/8	4.2
L100	100:1	800	11600	1.03	G3/8	NPT 3/8	NPT 3/8	4.2
L150	150:1	1200	17400	0.66	G3/8	NPT 3/8	NPT 3/8	4.2
L270	270:1	2160	31320	0.37	G3/8	NPT 1/4	M14*1.5	4.2

 S系列气液增压泵

S系列实物图片	S系列结构图

  S系列气液增压泵采用单气控非平衡气体分配阀来实现泵的自动往复运动，泵体气驱部分全部采用铝合金制造，铝合金零部件加工后经氧化处理成黑色，***了产品的外型美观及***。接液部分材质根据介质不同选碳钢或不锈钢，泵的全套密封件均为进口优质产品，从而***了泵的性能。 本系列气液增压泵驱动活塞直径125mm 驱动气压为10bar，为了***泵的寿命，建议使用气压≤8baSD系列气液增压泵

SD系列实物图片	SD系列结构图

  G系列气液增压泵



G系列实物图片	G系列结构图

   G系列气液增压泵采用单气控非平衡气体分配阀来实现泵的自动往复运动，泵体气驱部分全部采用铝合金制造，铝合金零部件加工后经氧化处理成黑色，***了产品的外型美观及***。接液部分材质根据介质不同选用碳钢或不锈钢，泵的全套密封件均为进口优质产品，从而***了泵的性能。

    本系列气液增压泵驱动活塞直径为160mm。驱动气压为10bar，为了***泵的寿命，建议使用气压≤8barGD系列气液增压泵

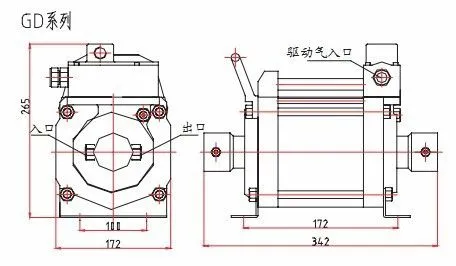

GD系列实物图片	GD系列结构图
