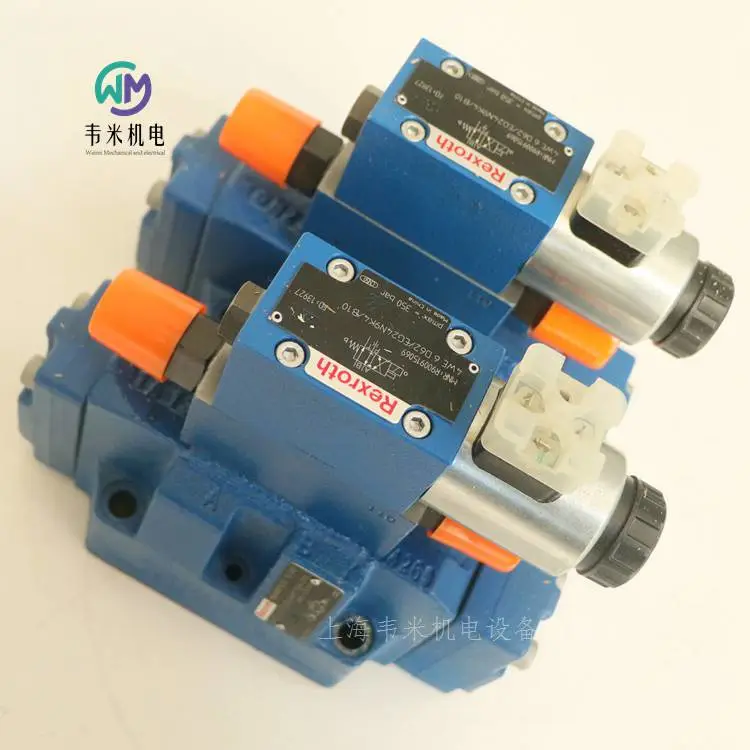

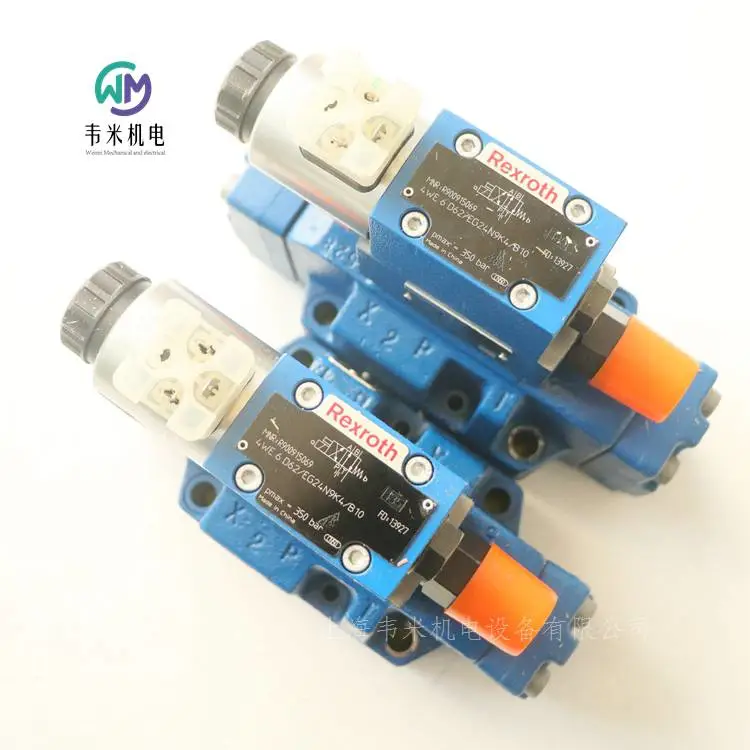

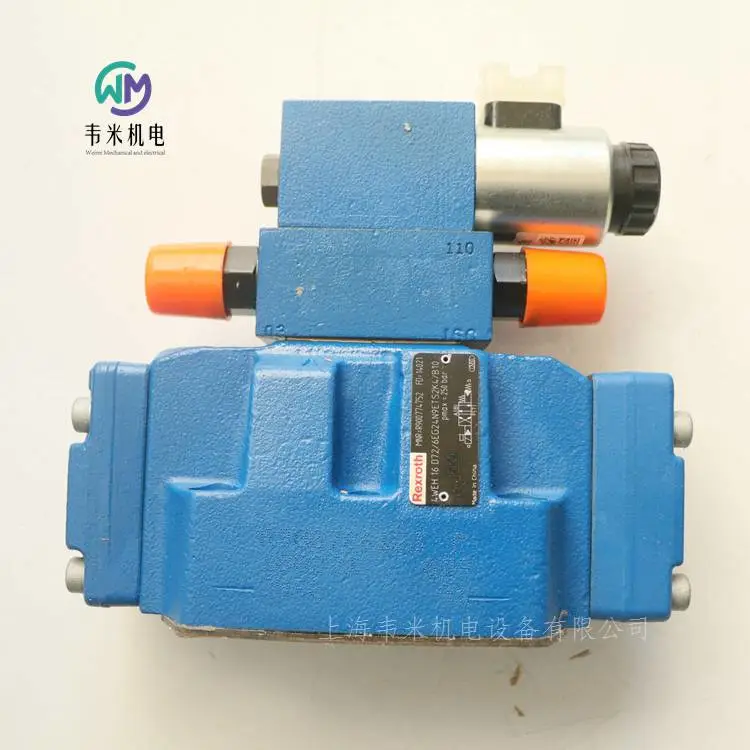

REXROTH方向滑阀4WEH16D72/6EG24N9ETS2K4/B10，购买进口液压、气动、自动化控制工业配件，认准“上海韦米机电设备有限公司”，产品图片实物拍摄，10年老店，***原装产品，品质保障，售后无忧，批量零售，价格优惠，常用产品现货供应。欢迎新老客户咨询采购！

力士乐REXROTH带液压或电动液压启动的先导式方向滑阀

WEH, WH...6H

规格 16 … 25

组件系列 1X

大工作压力 350 bar

大流量 650 l/min

三位四通或二位四通换向阀

操作类型（内部或外部先导控制）：

– 电液（型号 WEH）

– 液压（型号 WH）

用于底板安装

油口安装面符合 *** 4401

弹簧定中，弹簧端位置

直流线圈

电气连接作为单个连接

辅助操纵装置

型号 WEH

WEH 是带电液驱动的方向滑阀。该阀控制流动的开始、停止和方向。

该方向阀的基本构成为带壳体的主阀、主控制阀芯、一个或两个复位弹簧 和以及带有一个或两个磁铁 "a"和/或 "b"的先导控制阀。

主阀中的主控制阀芯 通过弹簧或建压保持在零位置或初始位置。在初始位置，两个弹簧腔和通过先导控制阀 在卸压状态下连接到油箱。通过控制油路对先导控制阀进行先导供油。供油可通过内部或外部进行（外部供油通过油口 X 实现）。对先导控制阀进行操作时（例如通过磁铁 "a"），先导控制阀芯会移动至左侧，从而对弹簧腔进行先导加压。弹簧腔保持卸压状态。

先导压力作用于主控制阀芯 的左侧并使其克服弹簧 力移动。这样就会使主阀中的油口 P 与 B 相连接，油口 A 与 T 相连接。

电磁铁关闭时，先导控制阀芯复位至初始位置。弹簧腔卸载至油箱。

先导油回油可以（通过通道 T）内部实现或（通过通道 Y）外部实现。

可选手动应急操作可在线圈不通电的情况下移动先导控制阀芯。

注意：

弹簧腔和中的复位弹簧 和即使在垂直阀位置时也可在无先导压力的情况下将主控制阀芯 保持在中心位置。

由于设计原理方面的原因，阀门难免会存在内部泄漏，且泄漏量会随着使用时间的增加而增加。

型号 WH

阀类型 WH 是带液压操作的方向滑阀。该阀控制流动的开始、停止和方向。该方向阀的基本构成为阀体、主控制阀芯、阀中用于弹簧复位和弹簧对中的一个或两个复位弹簧 和以及配流阀板。

主控制阀芯 直接由建压驱动。主控制阀芯 通过弹簧或建压保持在零位置或初始位置。先导油供油和回油均在外部实现。

带有控制阀芯弹簧对中的三位四通方向阀

在此型号中，主控制阀芯 通过复位弹簧 和保持在零位置。通过配流阀板 将弹簧腔连接到油口 Y 上，将弹簧腔连接到油口 X 上。

主控制阀芯 的两个前侧先导压力中，在加载其中一个先导压力的情况下，阀芯将移动到切换位置。在阀门中，所需的油口将以此方式连接。加压控制阀芯区域卸压时，相对侧上的弹簧会将阀芯推回到零位置或初始位置。

型号 WH…

先导油通过通道 X 和 Y 实现 外部 供油和回油。

型号 WEH...

先导油从单独的压力供应油路通过通道 X 实现 外部 供油。

先导油通过通道 Y 流入油箱实现 外部 回油。

型号 WEH…E…

先导油通过主阀的通道 P 实现 内部 供油。

先导油通过通道 Y 流入油箱实现 外部 回油。在底板中，油口 X 为关闭状态。

型号 WEH...ET...

先导油通过主阀的通道 P 实现 内部 供油。

先导油通过通道 T 流入油箱实现 内部 回油。在底板中，油口 X 和 Y 为关闭状态。

型号 WEH...T...

先导油从单独的压力供应油路通过通道 X 实现 外部 供油。

先导油通过通道 T 流入油箱实现 内部 回油。在底板中，油口 Y 为关闭状态。

注意：

先导油供油修改只能由经过授权的专业人员执行或返厂执行。

先导油 外部供油 X 或回油 Y：

必须遵守先导控制阀大允许工作参数。

大先导压力：请遵守技术数据的要求！

先导油供油 内部 （型号“ET”和“E”）：

小先导压力：请遵守技术数据的要求。

为避免出现异常高压峰值，必须在先导控制阀的油口 P 提供 “B10”节流插件 。

节流插件

如果要限制先导控制阀通道 P 中的先导油供油，则需要使用节流插件。节流插件将插入到先导控制阀的通道 P 中。

德国力士乐REXROTH电液换向阀订货号和型号：

R900778744 4WEH10D47/6EG24N9K4/B10D3

R900556904 4WEH10J47/6EG24N9ETS2K4

R900926574 4WEH10J47/6EG24N9ETK4

R900951655 4WEH10J47/6EG24N9TS2K4

R901025620 4WEH16D72/6EG24N9EK4/B10D3

R900774752 4WEH16D72/6EG24N9ETS2K4/B10

R900705858 4WEH16E72/6EG24N9ETK4/B12

R900970663 4WEH16J72/6EG205N9EK4/B10

R901072797 4WEH16R72/6EW230N9ETS2K4

R900943534 4WEH22E7X/6EG24N9ETK4/B10

R901108960 4WEH22J76/6HG24N9ETK4/B10

R900940965 4WEH16J72/6EG24N9ETS2K4/B10D3

力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的先导式高频响方向阀

4WRTE

规格 10 … 35

组件系列 4X

大工作压力 350 bar

大流量 3000 l/min

额定流量 25 … 1000 l/min

可靠 - 经过验证且坚固耐用的设计

安全性

-主级控制腔中存在自动压力补偿，借助先导控制阀实现

-主级控制阀芯位于弹簧对中的中心位置和/或偏移位置

-可选阀芯位置监控

灵活 - 适用于位置、速率和压力控制

 - 响应灵敏度高，滞后小

4WRTE 型阀门是一个带电气位置反馈、集成电子元件 (OBE) 和可选阀芯位置监控的先导式方向控制阀。

设置

阀门基本构成包括3个主要组件：

带有主级控制阀芯和可选阀芯位置监控的壳体

带主级感应式位置传感器的集成电子元件（可选配电子元件保护膜）

带有控制阀芯/插口设备、感应式位置传感器和主级控制阀芯的中心位置压力反馈的先导控制阀

功能

比例电磁铁断电后，主级控制阀芯将通过对中弹簧和压力反馈保持在中心位置

主级控制阀芯通过先导控制阀进行控制 → 主级控制阀芯位于调节位置

通过更改比例电磁铁的线圈磁力以控制先导控制阀的控制阀芯

集成电子元件的控制值与理论值的连接

先导油可通过油口 P 从内部供给先导控制阀，也可通过油口 X 从外部供给先导控制阀。先导油回油从内部通过油口 T 或从外部通过 Y 泄至油箱

在控制值为 0 V 的情况下，电子元件将主级控制阀芯控制在中心位置。

阀芯位置监控

主级控制阀芯的阀芯位置通过位置感应开关进行检测，然后通过两个具有预设逻辑的转换输出进行显示。如果超过固定设置转换点，则控制阀芯遮盖中将监控与零位置的偏差（请参阅“附件”）。

可在用于监视功能的***控制中使用这些切换信号。通过带两个信号输出插脚和两个电源插脚的 4 极连接器 M12x1 单独进行电气连接。

应用领域

阀门可以用于与安全相关的双通道应用（符合 EN 13849-1 标准的类别 3，PL d 和 类别 4，PL e），例如一个通道的关闭元件。阀门符合 EN 60204 标准中停机类别 0 的安全启动关闭要求。

如果需要安全要求，阀门的电源电压必须基于

所需的安全等级（类别 PL）进行安全断电。

根据应用和工作设备要求 - 符合 EN 13849-1 的特定标准，用户必须提供符合所需

诊断范围 DCavg 并使用***控制的适当监控/可信性检查。

电子元件保护膜“-967”

要保护集成电子元件 (OBE) 壳体中的冷凝格式，可以使用电子元件

保护膜。

建议用于空气湿度高且周期温度变化明显的外部工业标准条件（例如室外）。

电源电压故障

一旦出现电源电压故障或电缆中断，集成电子元件会停止给线圈供电

在控制腔的相同等级上通过先导控制阀进行的自动压力控制

在压力供应故障的情况下，通过对中弹簧实现主级控制阀芯的对中

主级控制阀芯的中心位置

注意：

电源电压故障将导致控制轴突然停机。这一连接中产生的加速力可能导致机械损坏。

对于带 E、E1-、W6- 和 W8- 符号的控制阀芯，对中弹簧将主级控制阀芯置于中心位置，V- 和 V1 控制阀芯已切换至优先方向 P 至 B 和 A 至 T，控制阀芯行程的公差范围为 1 % 至大 11 %。

PG 装配不得打开。位于下方的调节螺母的机械调节已禁用，该操作会损坏阀门。

已在工厂完成了零电位的设置。注意：更改零电位可能导致系统损坏，故只能由的专业人员执行。

如果更换先导控制阀或电子元件，必须由受过指导的专家重新调节零电位。

“无代码”型号

外部先导油供油

外部先导油回油

在本型号中，先导油由单独的控制电路供给（外部）。

先导油回油不流入主阀的 T 通道，而是单独通过油口 Y 流入油箱（外部）。

型号“E”

内部先导油供油

外部先导油回油

使用本型号时，先导油由主阀的通道 P 供给（内部）。

先导油回油不流入主阀的 T 通道，而是单独通过油口 Y 流入油箱（外部）。

在底板中，必须关闭油口 X。

型号“ET”

内部先导油供油

内部先导油回油

使用本型号时，先导油由主阀的通道 P 供给（内部）。

先导油直接流回主阀的 T 通道（内部）。

在底板中，必须关闭油口 X 和 Y。

型号“T”

外部先导油供油

内部先导油回油

在本型号中，先导油由单独的控制电路供给（外部）。

先导油直接流回主阀的 T 通道（内部）。

在底板中，必须关闭油口 Y。

德国力士乐REXROTH电液比例阀物料号和型号：

R900954278 4WRTE16W8-200L-4X/6EG24K31/A1M

R901052558 4WRTE16E200L-4X/6EG24EK31/F1M

R900954276 4WRTE16V200L-4X/6EG24ETK31/A1M

R900954281 4WRTE25E220L-46/6EG24K31/A1M

R900954283 4WRTE25E350L-46/6EG24K31/A1M

R901093690 4WRTE25W8-220L-4X/6EG24K31/A1M

R900977344 4WRTE27W8-500L-4X/6EG24K31/A1M

R900977345 4WRTE27W6-500L-4X/6EG24K31/A1M

R900781687 4WRTE27V500L-4X/6EG24K31/A1M

力士乐REXROTH不带电气位置反馈，不带集成电子元件 (OBE) 的先导式比例方向阀

4WRZ

规格 10, 16, 25, 32

组件系列 7X

大工作压力 350 bar

大流量 1600 l/min

不带集成电子元件 (OBE) 的先导式二级比例方向阀

控制液压油的流向和流量

通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作

用于底板安装：孔图按 *** 4401

辅助操纵装置，可选

弹簧定中的控制滑板

先导式比例方向阀型号 4WRZ(E)… 和 5WRZ(E).52…

型号为 4WRZ(E)... 的阀门是由比例电磁铁启动的先导式四通方向阀。它们的功能是控制流动方向和流量。

5WRZ(E)… 型阀门配有附加油口“R”（限于 NG52）。

设置：

阀门的基本构成包括：

带比例电磁铁的先导控制阀

带主控制阀芯和对中弹簧的主阀

功能：

线圈断电后，主控制阀芯将通过对中弹簧保持在中心位置。

主控制阀芯由先导控制阀控制；主控制阀芯成比例移动，例如，通过启动线圈“b”。

→控制阀芯向右移动，先导油通过先导控制阀流入压力腔，并使主控制阀芯根据电气输入信号成比例转动。

→通过具有渐进流体特性的节流横截面，进行从 P 到 A 及从 B 到 T 的连接

先导油可通过油口P从内部供给先导控制阀，也可通过油口 X 从外部供给先导控制阀。

关闭线圈

→ 控制阀芯和主控制阀芯移回至中心位置

根据阀芯位置，液压油可从P流到A，从B流到T，或从P流到B，从A流到T (R)。

可选手动应急操作可在线圈不通电的情况下用于移动控制阀芯。

注意：

意外激活手动应急操作可能会导致不受控制的机器运动！

注意：

由于设计原理，阀内固有内部泄漏，泄漏量可能随着使用年限而增加。

德国力士乐REXROTH电液比例阀物料号和型号：

R900246980 4WRZ10W8-85-73/6EG24N9K4/D3M

R901048582 4WRZE10E85-7X/6EG24N9ETK31/F1D3M

R900617676 4WRZE10E85-7X/6EG24N9ETK31/A1D3M

R900954650 4WRZE10W6-85-7X/6EG24ETK31/A1D3M

R900765029 4WRZE10W6-85-7X/6EG24N9ETK31/A1D3M

R900705138 4WRZE10W6-85-7X/6EG24N9ETK31/F1D3M

R900961306 4WRZE10W6-85-7X/6EG24N9EK31/F1D3M

R900751933 4WRZE10W8-50-7X/6EG24N9ETK31/F1D3M

R900979517 4WRZE10W8-85-7X/6EG24N9ETK31/A1D3M

R900750556 4WRZE10W8-85-7X/6EG24N9EK31/F1D3M

R900724781 4WRZE10W8-85-7X/6EG24N9ETK31/F1D3M

R900728586 4WRZ16W8-150-74/6EG24N9K4/D3M

R900972872 4WRZ16W8-150-7X/6EG24N9ETK4/D3M

R900939922 4WRZE10W6-50-7X/6EG24N9K31/F1D3V

R901245654 4WRZE10W8-85-7X/6EG24ETK31/A1M

R901188943 4WRZE16E150-7X/6EG24N9EK31/A1D3M

R900975491 4WRZE16E-150-7X/6EG24N9ETK31/A1D3M

R900727998 4WRZE16E-150-7X/6EG24N9ETK31/F1D3M

R900750127 4WRZE16W8-150-7X/6EG24N9EK31/A1D3M

R901051825 4WRZE16W8-150-7X/6EG24N9K31/F1D3M

R900618031 4WRZE16W8-150-7X/6EG24N9K31/A1D3M

R900941295 4WRZE16R150-7X/6EG24N9K31/A1D3V

R901548124 4WRZE16W6-180-7X/6EG24N9K31/F1D3M

R900727999 4WRZE16W6-150-7X/6EG24N9ETK31F1D3M

R901048581 4WRZE32W8-360-7X/6EG24N9K31/F1D3M

R900970810 4WRZ25E325-73/6EG24N9EK4/D3M

R900712186 4WRZ25E325-73/6EG24N9K4/D3M

R900617675 4WRZE25E220-7X/6EG24N9ETK31/A1D3M

R900757604 4WRZE25W8-220-7X/6EG24N9EK31/F1D3M

R901014940 4WRZE25W8-325-7X/6EG24N9K31/F1D3M

R900753993 4WRZE25W8-325-7X/6EG24N9EK31/F1D3M

R901004329 4WRZE25W8-220-7X/6EG24N9K31/F1D3M

R900763679 4WRZ32W8-520-73/6EG24N9TK4/D3M

力士乐REXROTH带电气位置反馈 (Lvdt DC/DC ±10 V) 的高频响阀

4WRPH 6

规格 6

组件系列 2X

大工作压力 315 bar

大流量 40 l/min

额定流量 2 … 40 l/min

带伺服阀性能控制阀芯和套筒的直动式高频响阀

单侧操作，四位四通故障安全位置处于关闭状态

带电气位置反馈和位置传感器 (Lvdt DC/DC) 电子元件的控制线圈

用于生产和测试系统的电液控制

用于底板安装：孔图按 *** 4401

4WRPH6 型阀门为带电气位置反馈的具有伺服阀性能的直动式高频响阀。阀门从一侧启动，并且在停用状态时位于 4/4 故障安全位置。它们适用于生产和测试系统中的电液控制。

力士乐REXROTH带电气位置反馈 (Lvdt DC/DC ±10 V) 的高频响阀

4WRPH 10

规格 10

组件系列 2X

大工作压力 315 bar

大流量 100 l/min

额定流量 50 … 100 l/min

带伺服阀性能控制阀芯和套筒的直动式高频响阀

单侧操作，四位四通故障安全位置处于关闭状态

带电气位置反馈和位置传感器 (Lvdt DC/DC) 电子元件的控制线圈

用于生产和测试系统的电液控制

用于底板安装：孔图按 *** 4401

4WRPH10 型阀门为带电气位置反馈的具有伺服阀性能的直动式高频响阀。阀门从一侧启动，并且在停用状态时位于 4/4 故障安全位置。它们适用于生产和测试系统中的电液控制。

力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的直动式高频响方向阀

4WRPEH 6

规格 6

组件系列 3X

大工作压力 350 bar

额定流量 4 … 40 l/min

用于 I4.0 的数字接口 IO-Link

可靠 - 经过验证且坚固耐用的设计

安全 - 控制阀芯的故障安全位置处于关闭状态

节能 - 无需先导油

高质量 - 具有伺服阀性能的控制阀芯和套筒

灵活 - 适用于位置、速率和压力控制

 - 响应灵敏度高，滞后小

IO-Link 接口，可选

4WRPEH 型阀门是带有电气位置反馈和集成电子元件 (OBE) 直动式方向控制阀。

结构

4WRPEH 高频响阀主要包括：

带具有伺服性能的控制阀芯和套筒的阀壳体

带位置传感器的控制线圈（可选配电子元件保护膜）

带模拟量或 IO-Link 接口 的集成电子元件 (OBE)（可选配减振板）

功能

集成电子元件 (OBE) 将控制值与实际位置值进行比较。在有控制偏差的情况下，行程线圈将被激活。由于线圈磁力发生改变，控制阀芯将扺抗弹簧进行调节。行程/控制阀芯横截面以与控制值成比例的方式进行控制。在控制值预设值为 0 的情况下，电子元件调节控制阀芯抵抗弹簧至中心位置。在未激活状态下，弹簧处于松弛状态，此时弹簧长度长，阀门处于故障安全位置。

控制线圈切断

在以下故障情况下，集成电子元件 (OBE) 使控制线圈断电，且控制阀芯将设置为故障安全位置：

低于小电源电压

仅当接口为 "F1" 时：

电流值低于小电流控制值 2 mA（包括控制值线的电缆中断（电流环））

仅当接口为 "L1" 时：

使能未激活，通讯中断（看门狗）

内部 IO-Link 发生故障时

仅当接口为 "C6" 时：

额外释放未激活

减振板 "D"

减振板降低集成电子元件上的加速振幅（频率 >300 Hz）。

注意：

对于主要为低激励频率 (<300 Hz) 的应用，不建议使用衰减阀板。

电子元件保护膜“-967”

要保护集成电子元件 (OBE) 壳体中的冷凝格式，可以使用电子元件保护膜。

建议用于空气湿度高且周期温度变化明显的外部工业标准条件（例如室外）。

力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的直动式高频响方向阀

4WRPEH 10

规格 10

组件系列 3X

大工作压力 350 bar

额定流量 50 … 100 l/min

用于 I4.0 的数字接口 IO-Link

可靠-经过验证且坚固耐用的设计

安全-控制阀芯的故障安全位置处于关闭状态

节能-无需先导油

高质量-具有伺服阀性能的控制阀芯和套筒

灵活 - 适用于位置、速率和压力控制

 - 响应灵敏度高，滞后小

IO-Link 接口，可选

4WRPEH 型阀门是带有电气位置反馈和集成电子元件 (OBE) 的直动式高频响方向阀。

结构

4WRPEH 高频响阀主要包括：

带伺服阀性能控制阀芯和套筒的阀体

带位置传感器的控制线圈（可选配电子元件保护膜）

带模拟接口或 IO-Link 接口的集成电子元件 (OBE)（可选配衰减阀板）

功能

集成电子元件 (OBE) 将控制值与实际位置值进行比较。在有控制偏差的情况下，行程线圈将被激活。由于磁力变化，该线圈需抵住弹簧调节控制阀芯。行程/控制阀芯剖面以与控制值成比例的方式进行控制。在控制值预设值为 0 的情况下，电子元件扺住弹簧将控制阀芯调节到中心位置。在停用状态下，弹簧处于松弛状态，此时弹簧长度长，阀门处于故障安全位置。

控制线圈断电

在以下故障情况下，集成电子元件 (OBE) 使控制线圈断电，且控制阀芯将设置为故障安全位置：

低于小电源电压

仅当接口为 "F1" 时：

电流值低于小电流控制值 2 mA（包括控制值线的电缆中断（电流环））

仅当接口为 "L1" 时：

使能未激活，通讯中断

内部 IO-Link 发生故障时

仅当接口为 "C6" 时：

额外使能未激活

衰减阀板 "D"

衰减阀板降低集成电子元件上的加速振幅（频率 >300 Hz）。

注意：

不建议将衰减阀板用于主要为低频激励 <300 Hz 的应用。

电子元件保护膜 "-967"

为避免在集成电子元件 (OBE) 壳体中出现冷凝液，可使用电子元件保护膜。

建议在环境空气湿度较高以及周期性温度变化较大的非工业常见条件下使用。

力士乐REXROTH带电气位置反馈的直动式比例方向阀作为控制系统的先导控制阀

SY(H)DFE 的先导控制阀。

VT-DFP.

组件系列 2X, 1X

用带电气反馈的比例电磁铁操纵

控制电子元件：

VT-DFP 适用于 SY(H)DFE1

-外部控制电子元件 VT 5041-3X

控制电子元件：

VT-DFPE 适用于 SY(H)DFEE

-集成式，模拟

控制电子元件：

VT-DFPC 适用于 SY(H)DFEC

-集成式，带 CAN 总线接口的数字电子元件

控制电子元件：

VT-DFPn 适用于 SY(H)DFEn

-集成式，带 CAN 总线接口的数字电子元件，用于变速操作

控制电子元件：

VT-DFPD 适用于 SY(H)DFED

-集成式，带以太网总线接口的数字电子元件，用于变速操作

控制电子元件：

VT-DFPF 适用于 SY(H)DFEF

-集成式，带以太网总线接口的数字电子元件

始终屏蔽控制值和实际值电缆。

与天线或无线电发射源之间的距离必须至少为 1 m。

切勿在电力线路附近铺设信号线。

有关控制系统 SY(H)DFE 的补充注意事项请参见操作说明。

配件

SYDFE1系列配件

外部控制电子元件 VT 5041-3X/1 没有功率限制，不带摆动角显示

R901236404

外部控制电子元件 VT 5041-3X/2 没有功率限制，不带摆动角显示

R901263598

外部控制电子元件 VT 5041-3X/3 没有功率限制，不带摆动角显示

R901196678

线圈插头的连接插头

R901017011

阀门位置传感器的连接插头

R900023126

泵位置传感器的连接插头

R900013674

压力传感器 HM 20-2X，测量范围 315 bar (4 -20 mA)

R901342029

压力传感器 HM 20-2X，测量范围 315 bar (0.1 -10 V)

R901342030

板卡插槽 VT 3002-1-2X/32D

R900020153

紧凑型电源设备 VT-NE32-1X

R900080049

SYDFEE, SYDFEC, SYDFEN系列配件

不用电缆进行对中连接 X1 的 12 极连接插头（装配件组件）

R900884671

用电缆线组 2 x 5 m 进行对中连接 X1 的 12 针连接插头

R900032356

用电缆线组 2 x 20 m 进行对中连接 X1 的 12 针连接插头

R900860399

压力传感器 HM 20-2X，测量范围 315 bar (4 -20 mA)

R901342029

压力传感器 HM 20-2X，测量范围 315 bar (0.1 -10 V)

R901342030

压力传感器 HM 20-2X，测量范围 315 bar (0.5 -5 V) 带 0.5 m 电缆

R901342038

测试设备 VT-PDFE-1-1X/V0/0

R900757051

紧凑型电源设备 VT-NE32-1X

R900080049

SYDFEC 和 SYDFEN配件

不带串行接口的笔记本电脑 USB 串行转换器 VT-ZKO-USB/S-1-1X/V0/0

R901066684

用于在接口 X2 处连接 Win-PED PC (RS232) 的电缆，长度 3 m

R901156928

用于 WIN-PED PC (RS232) 同步连接的 T 型连接器及在连接器 X2 处使用压力传感器

R901117164

用于接口 X3 的连接插头，M12，直通式，可单独连接，5 针，有屏蔽，A 编码，电缆直径 6 -8 mm

R901076910

用于将计算机连接到 CAN 总线系统的转换器 USB/CAN 总线

R901071963

将 CAN 总线/X3 连接到 CAN 总线转换器 (D-Sub) 的电缆

R901152127

SYDFED配件

不用电缆进行对中连接 XH4 的 12 极连接插头（装配件组件）

R900884671

用电缆线组 2 x 5 m 进行对中连接 XH4 的 12 针连接插头

R900032356

用电缆线组 2 x 20 m 进行对中连接 XH4 的 12 针连接插头

R900860399

压力传感器 HM 20-2X，测量范围 315 bar (4 -20 mA)

R901342029

压力传感器 HM 20-2X，测量范围 315 bar (0.1 -10 V)

R901342030

压力传感器 HM 20-2X，测量范围 315 bar (0.5 -5 V) 带 0.5 m 电缆

R901342038

测试设备 VT-PDFE-1-1X/V0/0

R900757051

M12 到 RJ45（连接 X7E1 和 X7E2）的以太网连接电缆，附加信息类型名称 RKB0044/003,0

R911343806

SYDFEF系列配件

不用电缆（装配件组件）进行对中连接 XH1 的 6 针连接插头

R900021267

用电缆线组 3 m 进行对中连接 XH1 的 6 针连接插头

R901420483

用电缆线组 5 m 进行对中连接 XH1 的 6 针连接插头

R901420491

用电缆线组 10 m 进行对中连接 XH1 的 6 针连接插头

R901420496

压力传感器 HM 20-2X，测量范围 315 bar (4 -20 mA)

R901342029

压力传感器 HM 20-2X，测量范围 315 bar (0.1 -10 V)

R901342030

压力传感器 HM 20-2X，测量范围 315 bar (0.5 -5 V) 带 0.5 m 电缆

R901342038

M12 到 RJ45（连接 X7E1 和 X7E2）的以太网连接电缆，附加信息类型名称 RKB0044/003,0

R911343806

力士乐带集成电子元件 (OBE) 或外部控制电子元件的先导式比例方向插装阀

2WFC; 2WFCE

温度范围  -20 … +60℃

大工作压力  420bar

大回流压力  100bar

建议粘度范围  20 … 100mm?/s

二位二通型号

强度：

-油压阻力高为 420 bar

-高耐振度（符合 DIN EN60068-2）

-环境温度高为 +60 °C

度：

-响应灵敏度高，滞后低

可靠性：

-质量高，设计成熟

标准化：

-安装尺寸符合 *** 7368

-连接器/接口

柔性：

-可与压力补偿器连接，可提供压力补偿流量控制

安全性：

-断电、电缆中断或断开选通后，会进入主级故障安全位置

设置

2WFCE 型先导式比例方向阀基本构成包括：

盖

主级

带比例电磁铁的先导控制阀

带位置传感器和模拟接口的集成电子元件

集成电子元件 (OBE) 将控制值与主级 控制阀芯的位置理论值进行比较。在存在控制偏差的情况下，先导控制阀将激活控制线圈。以此调节控制阀芯。根据控制偏差的不同，主级 控制腔或者以先导油（主级已关闭）加压，或者已卸载（主级已打开）。控制偏差修正前，将通过控制值成比例地控制行程及节流孔横截面。

为***正常运行，必须遵守以下条件：

流向 A → B（X 连接到 A）

流向 B → A（X 连接到 B）

电源电压故障

如果小电源电压发生故障或低于小电源电压，则启用将断开（***接口 B1 和 G1）且在线圈导线电缆中断情况下，集成电子元件 (OBE) 将断开先导控制阀线圈的电源。主级控制阀芯 通过油口 X 处可用压力和主级弹簧力安全移动至其阀座位置并阻塞 A 和 B 之间的油液流动。

流量控制功能

先导式比例方向阀可与压力补偿器配合使用以提供压力补偿流量控制。

集成电子元件 (OBE)

功能

1. 接通程序/故障特性

施加 24 ?V 的电源电压之后，如果满足以下条件，则电子元件将准备就绪：

电源电压 UB > 18 V DC

线圈连接未中断

控制值线未中断且控制值 > 2.7 mA（仅指接口“G1”）

如果上述条件中有一个未得到满足，则控制器和输出级断路，并将插脚 11 （仅指接口“B1”和“G1”）的“准备就绪”信号设置为 0 V。

2. 理论值输出信号

电气接口“A1”（插脚 F）和“B1”（插脚 6）

“A1”：0.35 V ... +10 V 对应于 0 % ... 100 % 的阀门开口；当理论值 <-2.5 V 时，节流阀芯处于阀座位置

“B1”：0 V ... +10 V 对应于 0 % ... 100 % 的阀门开口；当理论值 <-1.5 V 时，节流阀芯处于阀座位置

电气接口“G1”（插脚 6）

4 mA ... +20 mA 对应于 0 % ... 100 % 的阀门开口；当理论值 <2.7 mA 时，节流阀芯处于阀座位置

注意：

电子元件接口“A1”

在开口方向：若控制值 ≥ 0.5 V 时，则启用阀门

在闭合方向：控制值 ≤ 0.3 V 时（“阀座上”），阀门停用

在开口方向的电气接口“B1”和“G1”：

若已设置使能插脚 3，控制值 > -1 V（“B1”）或 > 2 mA（“G1”），则启用阀门

在闭合方向：若未设置插脚 3，控制值 <-1 V（“B1”）或 <2 mA（“G1”）（“阀座上”），则停用阀门

德国力士乐REXROTH比例流量阀订货号和型号：

R901388127 2WFCE32S320L-10/M/24A1

R901388124 2WFCE25S220L-10/M/24A1

R901436328 2WFCE50S1500L-10/M/24G1

R901451944 2WFC32S320L-1X/M/K4

0811402614 FESX32CA-1X/320LZ4M

0811402620 FESX40CA-1X/500LZ4M

0811402622 FESXE40CA-1X/500LK0B1M

REXROTH方向滑阀4WEH16D72/6EG24N9ETS2K4/B10
