西门子S7-400系列介绍

      S7400也称为PCS 7，其体积小、速度快、标准化，具有网络通信能力，功能强，可靠性高等特性。

n  系统架构

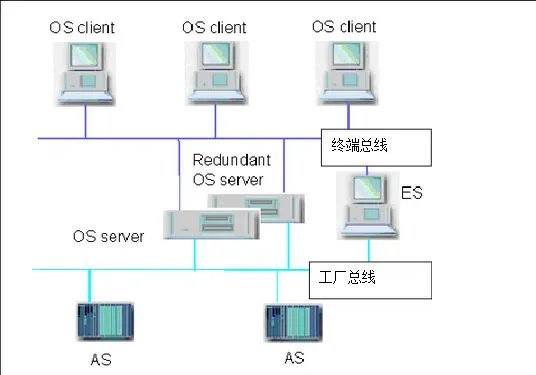

下图为典型S7-400系统架构，ES为工程师站，OS为操作员站，AS为自动化站。


系统特点：

1、 可靠、灵活、易操作

2、 基于标准的SIMATIC软件和硬件组件

3、 可用于连续和批处理应用

4、 强大的HMI系统，带有集成的基于SQL服务器的归档系统

5、 通过现场总线PROFIBUS，现场设备和驱动系统均可很灵活和容易的集成

6、 无缝集成的安全系统，通过TUV验证的可满足AK6/SIL3

7、 可在所有层级实现冗余，提高可用性

8、 通过SIMATIC IT架构实现MES/ERP层级的接口

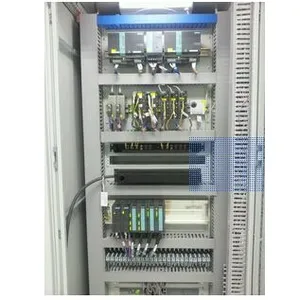

n 硬件配备

S7-400自动化系统采用模块化设计。 它所具有的模板的扩展和配置功能使其能够按照每个不同的需求灵活组合。 包括：

? 电源模板

? 中央处理单元（CPU）：中央控制器可包括多个CPU。

? 各种信号模板（SM）：用于数字量输入和输出（DI/DO）以及模拟 量的输入和输出（AI/AO）通讯模板（CP）。

? 功能模板（FM）

接口模板（IM）：用于连接中央控制单元和扩展单元，最多能连接21 个扩展单元。

S7-400 是一种通用控制器由于有很高的电磁兼容性和抗冲击、耐振动性能，因而能限度的满足各种工业标准。模板能带电插、拔。

n 主控CPU

中央处理单元（CPU）是PLC的控制中枢。它按照PLC系统程序赋予的功能接收并存储从编程器键入的用户程序和数据；检查电源、存储器、I/O以及警戒定时器的状态，并能诊断用户程序中的语法错误。

优势：

1、具有多用户能力的HMI组件。

2、冗余（系统总线和现场总线），***。

3、在线修改。

4、热插拔（运行中插入和拔出模块）。

5、运行中可进行扩展/修改。

6、快速以太网和PROFIBUSDP/PA。

n 通讯方式

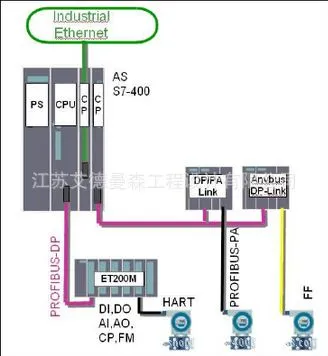

S7-400系列PLC通过多种通讯链路进行通讯，如下：

l MPI 电缆通讯方式

l MPI 通讯卡方式

l 以太网通讯方式

l Profibus –DP 通讯方式

l Profibus

n PCS 7 V7.0软件

PCS 7 V7.0 拥有功能强大的组态工具，例如：

? SIMATIC Manager（SIMATIC 管理器）

? Multi-Project（多项目）

? Component View（组件视图）

? Plant View（工厂视图）

? Process Object View（过程对象视图）

? SFC：顺序功能图

? SCL：结构化控制语言。

? IEA：导入导出助手。

? WinCC：视窗控制中心。

? NetPro（网络组态）：AS 至 AS 之间，以及 AS 至 OS 之间的通讯组态环境。

? CFC：连续功能图。用于设计库、自动化控制逻辑、联锁、算法与控制，等等。?1?71?1?771?1?71?1?7771?1?71?1?771?1?71?1?77778?1?71?1?771?1?71?1?7771?1?71?1?771?1?71?1?77775

? Graphics Designer（图形设计器）：设计工艺图、图形对象以及动画。

? Web Navigator（网络浏览器）：借助 PCS 7 OS Ｗeb，通过因特网或者企业内网，可以方便地监视并控制过程。
