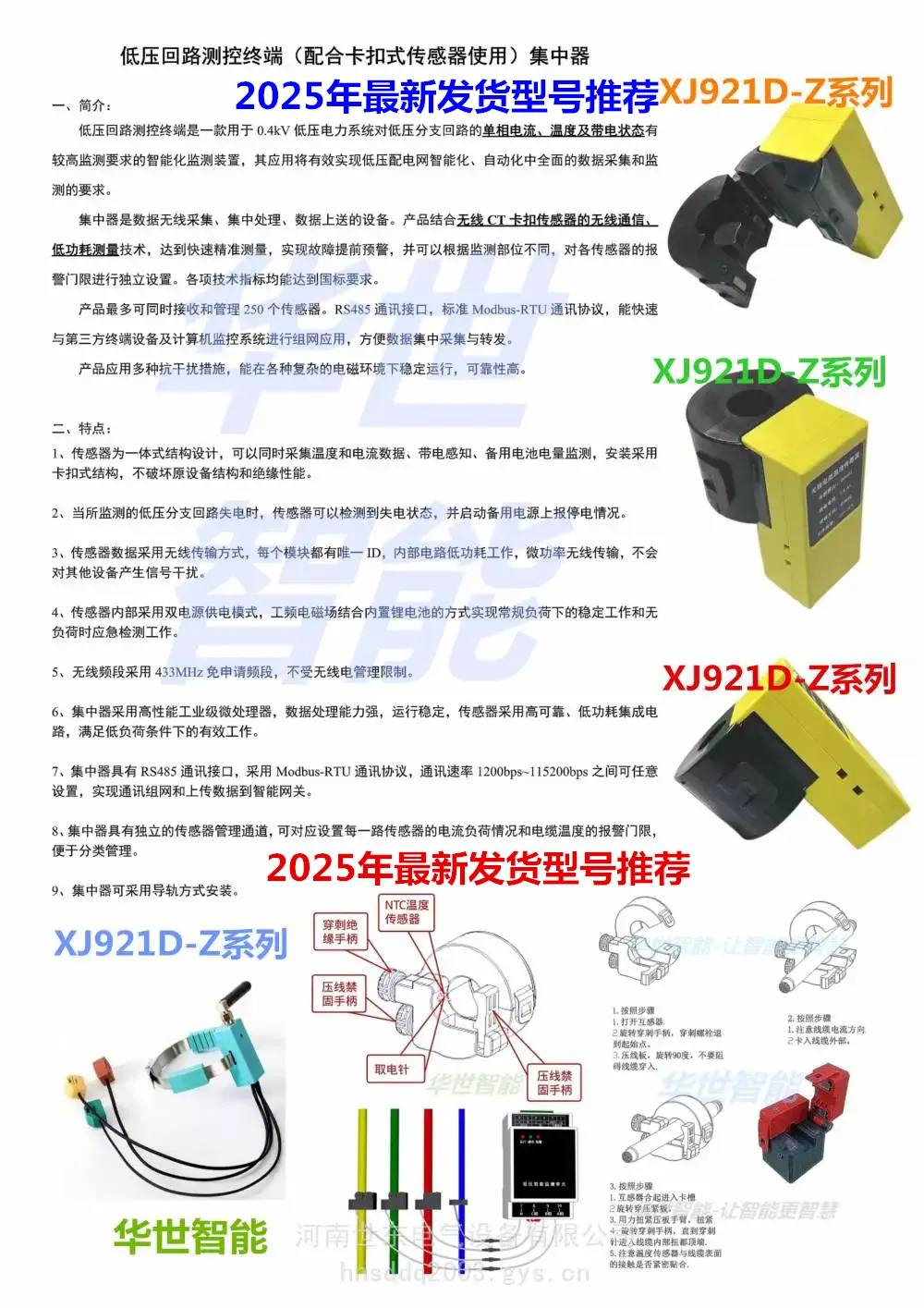

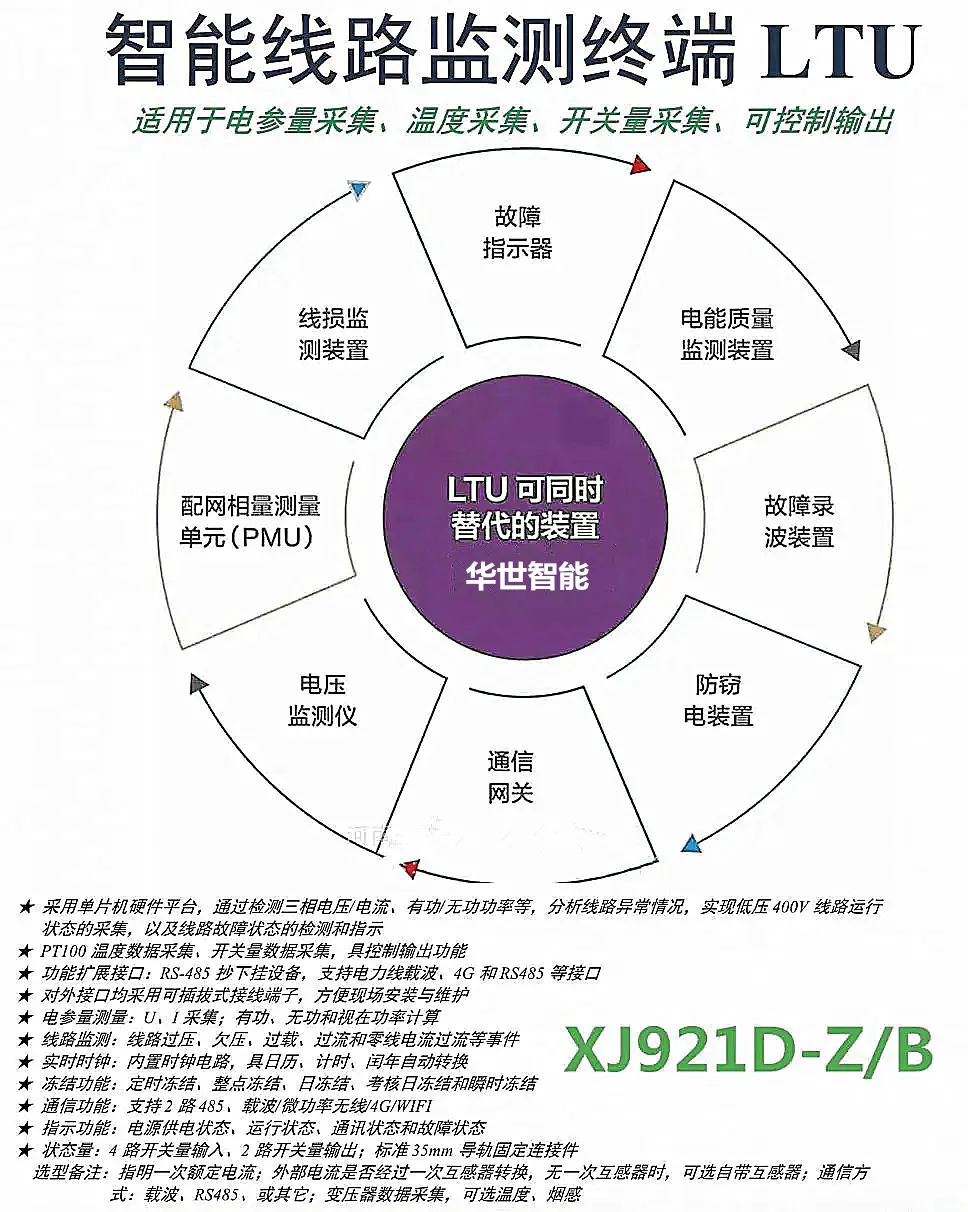

XJ921D-Z/LTU系列智能线路监测终端

XJ921D-Z/LTU系列智能线路监测终端适用于电参量采集、温度采集、开关量采集、可控制输出的产品

XJ921D-Z/LTU系列智能线路监测终端终端采用高性能单片机硬件平台，通过检测三相电压、电流、有功/无功功率等参数分析线路异常情况，实现低压400V线路运行状态的采集以及线路故障状态的检测和指示功能

XJ921D-Z/LTU系列智能线路监测终端具PT100 温度信息采集、开关量信息采集功能，具有控制输出功能。终端支持电力线载波、4G、RS485 通信等通讯接口

XJ921D-Z/LTU系列智能线路监测终端对外接口均采用可播拔式接线端子设计，方便现场的安装与维护

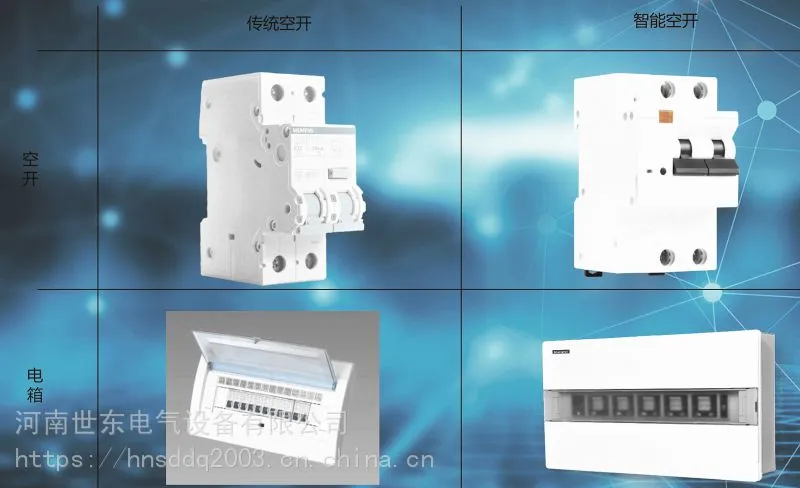

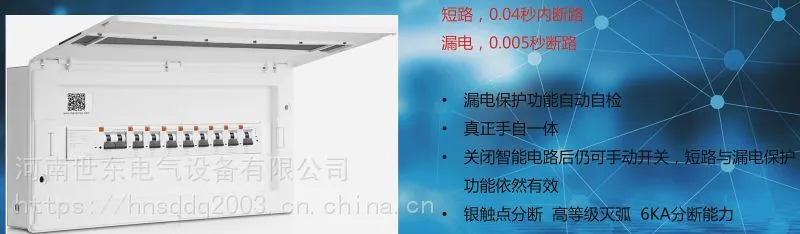

智能配电箱PDX830 智能开关

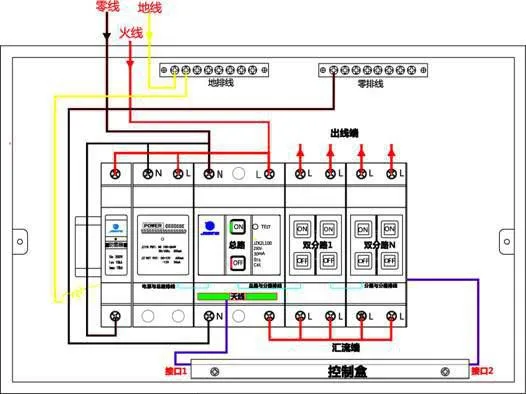

产品一般组成：埋墙箱一套（一般由用户自购）、电源模组1只、防雷器1只（选配）、带漏电保护的总开关1只、双分路开关N只（根据用户配置要求）、主控盒1只、连接电源与总路开关和双分路开关的5P排线有N（数量是0.5倍分路数+1）条，连接防雷器与总路之间2P排线1条、控制盒与双分路间通信线1条、天线1条。注：具体数量依据随机装箱单。部件示意图：手机15290905815、邮箱sddq1212@163.com、QQ517970666

                              电源模组                                                                                双分路开关


                                                防雷器                                                                              总路开关

技术参数

环境要求：安装在海拔2000M以下，温度：-10℃～+40℃，相对湿度20%～90%

电源工作电压：AC110～260V，输出电压：DC±12V；

智能开关工作电压：DC±12V。

防雷器技术参数：

   额定电压：AC300V/DC420V

   标称放电电流：10KA（8/25uS）

   电压保护级别：≤1000V

   响应时间：≤25uS

智能开关技术参数：

  额定电流：产品标称值;

  额定电压：～230V;

  额定短路电流：8倍额定电流值；保护动作时间：≤40mS；

  漏电动作电流：30mA；保护动作时间：≤100mS；漏电不动作电流≤15 mA；

  过流动作值：1.05倍额定值（或1.5倍学习值），保护动作时间：5S-20S ；

  过温动作值：>90℃，保护动作时间：25S-35S

  过压动作值：>265V, 保护动作时间: 10S-15S。

参数测量精度：误差≤6%
