年终钜惠1101-235-238旋转接头DEUBLIN光速出货

杜博林1101系列“闭合式密封”

　　连续冷却液应用旋转接头

　　1. 单通道冷却液或MQL

　　2.闭合式密封，自动线或类似应用

　　3.全流通设计，不产生碎屑及毛刺堵塞

　　4.轴承支撑及螺纹转体，安装简便

　　5.深槽径向球轴承，运行平稳

　　6.采用迷宫式密封及大出口保护球轴承

　　7.平衡式机器密封，及采购碳化硅材料，即使恶劣工作条件下仍能延长使用寿命

　　8.防腐蚀极铝壳体

　　工作数据：

　　1.介质：水基冷却液，MQL（油雾）提高10BAR（145psi）

　　2.过滤精度：*** 4406等级 17/15/12，60微米

　　3.转速15000MIN 15000RPM

　　4.压力：105BAR 1520PSI

　　5.流量：20L/MIN 5.3GPM

　　6.温度:71摄氏度 160度F

　　7.不可干运转

接头的安装：

1.     一定要在接好软管后，再将旋转接头装上主轴

2.     可借助虎钳夹持住旋转接头的本体，将软管连接上

3.     不要采用刚性管子

4.     将旋转接头安装在主轴末端

5.     将软管连接到供应系统，确保旋转接头不受拉紧应力

6.     当需要在狭小空间对软管进行大角度弯曲时，需采用45度或90度刚性接头，以防产生不必要的应力

7.     检查并确保旋转接头在旋转过程中不要产生震动或摇晃

8.排泄管必须朝下，处于6点钟位置

DEUBLIN优势

1.    流量稳定性由弹簧设定：经常精密计算三个周向均布的弹簧，可均匀将受力作用到密封环上。

2.    大流量。杜布林旋转接头，有大而通畅的管道，可配合大流量使用

3.   结构设计简单，密封圈可随时更换，以节省维修时间和成本

4.    高转速、干运转。罗拓福斯特殊型接头，在中心不通入冷却液时可以高速干转。

1101冷却液应用接头
订货型号：

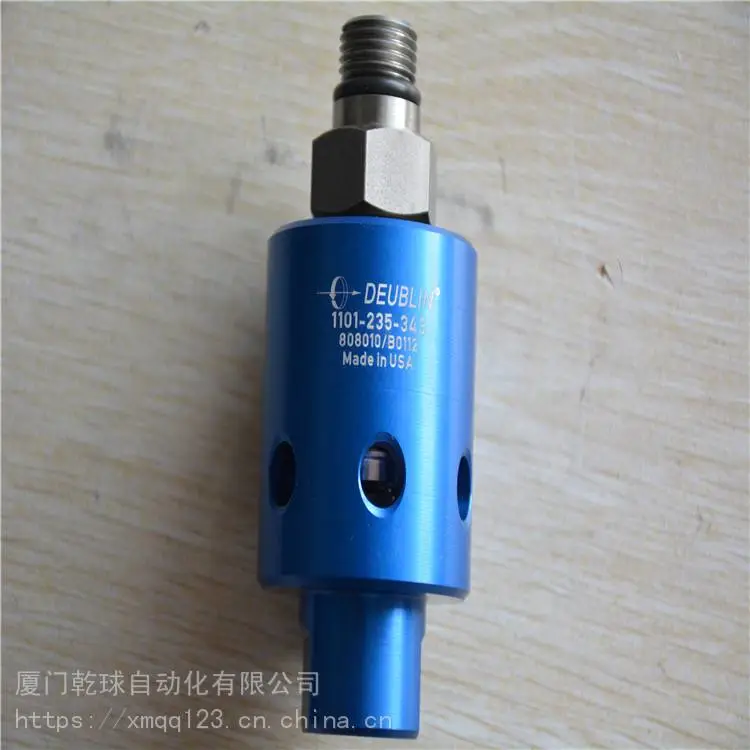

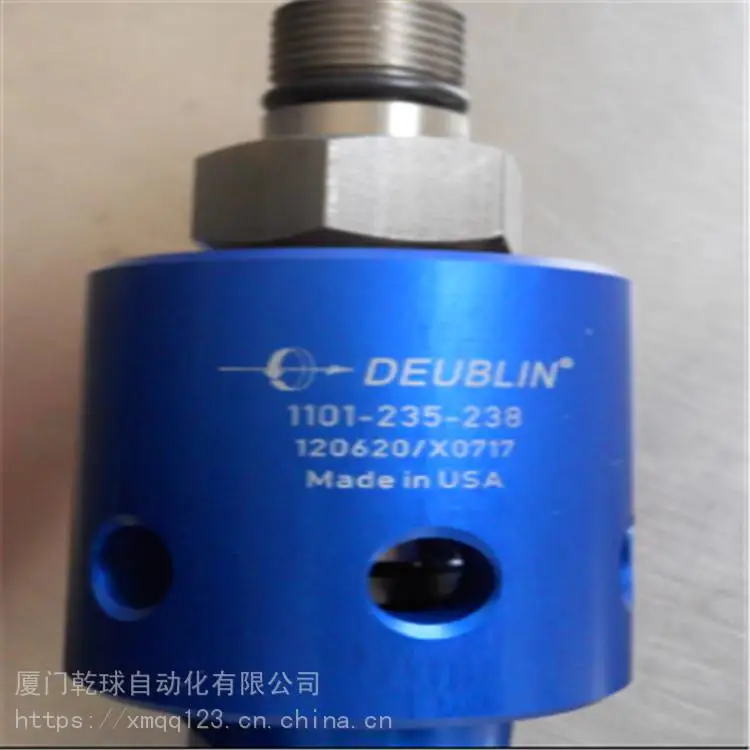

38"：1101-235-238、1101-235-239、1101-235-343
◆1116轴承支撑式冷却液应用接头
订货型号：
14"NPT：1116-048-059、1116-048-064
G14"(BSP)：1116-485-463
38"NPT：1116-600-059、1116-600-064
G38"(BSP)：1116-610-463
38"NPT：1116-090-059、1116-090-064
G38"(BSP)：1116-555-463
◆“脱开”式冷却液应用接头
订货型号：
14" NPT ：1109-014-196
G14"(BSP)： 1109-024-212
38" NPT： 1109-011-165
G38"(BSP)： 1109-021-188
14" NPT： 1109-013-196
G14"(BSP)： 1109-023-212
38" NPT：1109-010-165
G38"(BSP)：1109-020-188等。
