一、技术参数

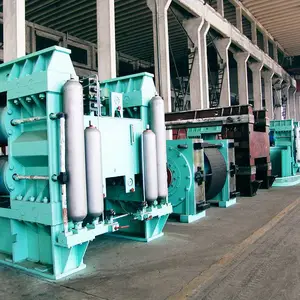

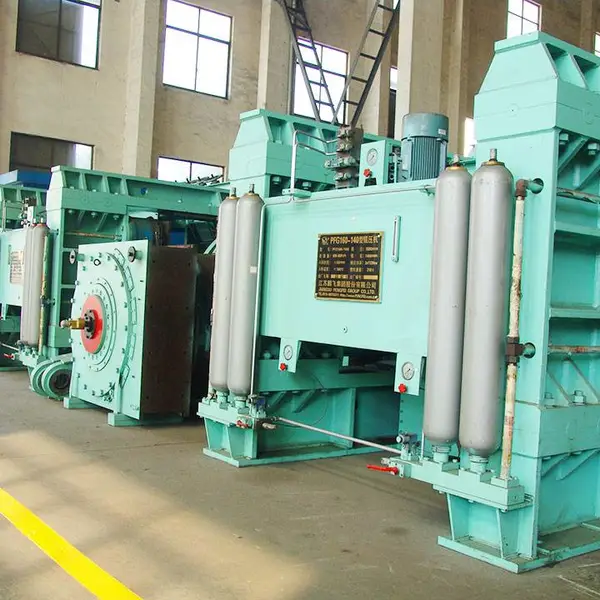

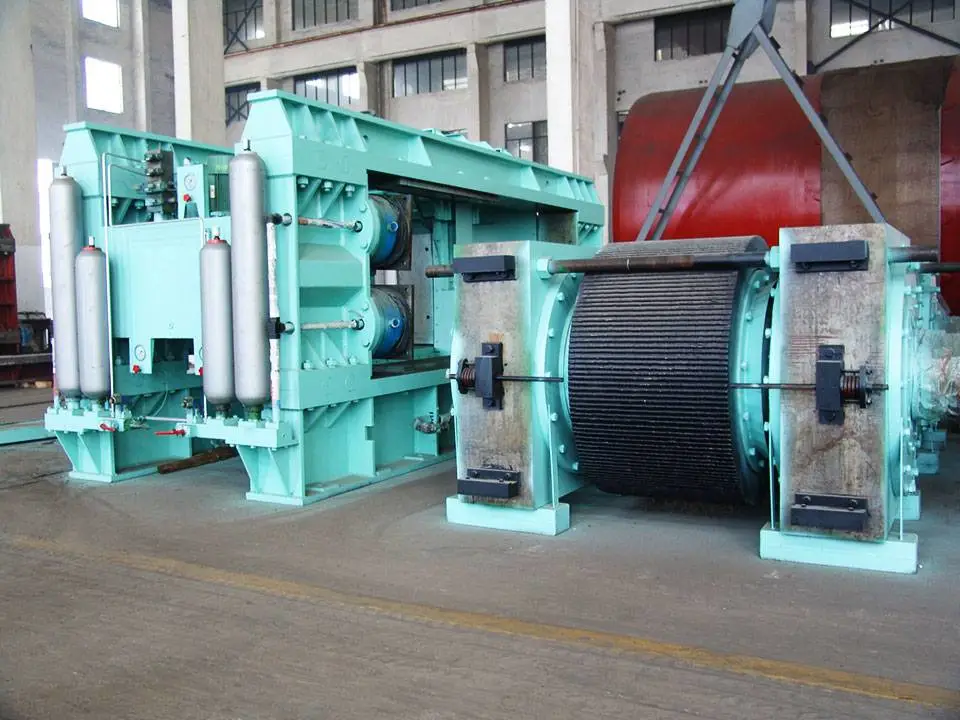

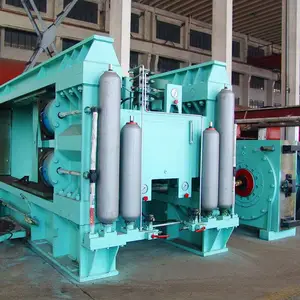

1、设备名称        PFG150-100型辊压机

2、用途             用于粉碎水泥熟料

3、数量             1台

4、物料名称         水泥熟料等

5、综合水份         ≤1～1.5%

6、入料粒度         D_max≤80mm

7、出料粒度         ＜2mm，占60%以上

8、生产能力         平均     483～543t/h

9、工作制度         连续

10、供电方式        电压 6KV

11、布置方式        室内

12、需要功率        2×710 kW

13、辊子直径        1500mm

14、辊子宽度        1000mm

15、辊子转速        19.7 r/min

16、设备重量        ～145.0t

17、价    格

二、供货范围及主要零部件规格

供货范围：

1、主机：包括轴系机架、进料装置、扭拒支撑、液压系统、润滑系统；

2、主传动部分：包括电机、减速机、联轴节、底座；

3、其它；辊压机控制柜、地脚螺栓、冷却装置、耐磨补焊焊条10kg、随机专用工具等。

详细供货范围以我公司提供的总图（图号）及分总图为准，每台主要包括：

1）主机架

材质：  Q235

规格：  5530×2350×2405mm

数量：  1套

2）主轴

   ─—主轴轴辊（整体）

       材质：42CrMo锻钢，  表面：耐磨材料堆焊  HRC≥55

       数量：2根

3）轴承座

       材质：ZG230-450

       数量：4件

4）主轴承

       型号：3G31532/600

       数量：4套

       生产厂家：大连冶金轴承厂

5）减速机

       型号：XGZ53

       数量：2套

       生产厂家：湖北荆州巨鲸传动有限公司

6）主电机

       型号；YR450-4,6kV

       数量：2台

       生产厂家：重庆电机厂

7）万向节传动轴

       数量：2套

8）电机底座

       数量：2件

9）液压系统

       型号：液压站16MPa 50L/min

       数量：1套

       电动机：15kW,1台

10）地脚螺栓

       数量：全套

11）自动干油润滑系统

数量：1套

生产厂家：上海三环润滑设备厂

12）参数检测内容：

1、位移检测

型号规格：KTC-100, 0~100mm, 4~20mA

数量：2套

2、主轴承温度检测

型号规格：WZPM-201 Pt100 0~300℃

数量：4个

生产厂家：上海自动化仪表三厂

3、减速机温度检测

型号规格：WZP   Pt100 0~300℃

数量：2个

生产厂家：上海自动化仪表三厂

4、液压系统压力检测

型号规格：0~20MPa  4~20mA

数量：2套

生产厂家：德国EMB公司

5、主电机电流检测

型号规格：JA1（两路） 0~***AC 4~20mADC 220V

数量：1套

生产厂家：上海自动化仪表公司

13）辊压机控制柜

1、型号规格：XYG-140/P  高×宽×深=2200×800×600  浅驮色

主要配置：西门子触摸屏 TP270 ，可编程控制器 S7-300

数量：1套

2、机旁控制箱

型号规格：  高×宽×深=770×600×220  浅驮色

数量：1套

生产厂家：南通新业公司

3、现场端子盒

型号规格：  高×宽×深=360×450×140  浅驮色

数量：1个

三、制造标准及技术要求

1) 辊压机必须严格按设计图要求制造；

2) 辊子主体为42CrMo锻钢，辊子表面堆焊专用耐磨材料，一次堆焊使用寿命为8000小时以上，补焊寿命为4000小时以上；

3) 机架结构（描述）主机架由上下横架及左右立柱组成，由承载销加拧紧的高强度螺栓组联接为一整体筐架结构，主机架材料主要为Q235钢板；

4) 主机架焊接后应做整体退火处理；

5) 为保障辊压机安全稳定运行、辊面磨损率低，挤压效果好，严防铁块等异物进入，是在工艺设计中予以充分考虑的问题；

6) 辊子轴承设有热电偶监测轴承工作温度；

7) 耐磨合金层，硬度不低于HRC55；

8) 辊压机涂漆均匀，色调一致，无流淌现象，零、部件无铸造、焊接及其他加工缺陷；

9)辊压机控制柜主要元器件采用ABB或西门子产品；

10)符合重型机械相关行业标准。

四、供方提供的自检记录和其它约定

1、辊压机主轴锻件探伤报告；

2、主机架、主轴加工跟踪质量报告；

3、减速机质量检测报告；

4、轴承质量检测报告；

五、质量检查

1) 供方应严格按技术文本中“制造标准和主要技术要求”进行***工序质量的各项检验工作，并保存记录，必要时需方有查阅有关的质检报告；

2) 供方在主要零部件加工完成后通知需方派员进行会检，会检合格的报告经双方签字后形成会检记录，必须在设备交货时供给需方；

3) 会检时，须有供、需双方代表在场，由供方指派合格检验人员进行会检项目检测，测量时检测仪器、量具及图纸由供方提供，并须出示计量量具在有效使用期内的检定合格证，会检工作不替代设备的最终验收；

4) 在具备会检条件***天，供方应采用传真通知需方，需方应派代表按时到达，最迟不得超过十天；

5) 如果需方代表不能在接到通知后十天内到达，供方可单方派员（不得为自检时的检验员）对会检项目进行复检，并作出复检报告，在这种情况下的复检报告，需方应予以认可替代会检记录；

6) 设备在安装调试及负荷试车过程中，如需方发现供方产品出现制造质量问题时，供方接到通知后三天内应及时派代表到需方确认并解决有关问题，在此过程中形成的记录、纪要、备忘录等，双方代表应签字予以确认，供方为需方提供的配套外购件的质量负有不可推卸的责任，因此供方必须采取有效措施进行质量把关和进行必要的复检。

六、供方提供的技术资料及时间

1、辊压机总装图                            2套

2、易损件零件图                            1套

3、易损件的清单                            1套

4、辊压机使用说明书                        2套

5、装箱单                                  1套

以上资料中，***项在合同签定后一周内提供买方一式两份，其余随产品发货时提供买方。

七、质量***及售后服务

1、按国家规定实行三包，凡由于质量缺陷而造成的零件损坏免费赔偿，对非正常作业而造成事故除外；

2、辊面的使用寿命为：累计带料应用时间不少于8000小时；

3、设备运抵现场开始安装及试车过程中，卖方派员参与指导安装调试；

4、长期按优惠价格提供优质备件。

=====================================================================================================
