特点及主要技术参数

• 特点

  □输入为交流信号,可实现一路输入输出,两路输入输出

  □电路不设独立的外供电源(简称“无源”）

  □电路由输出端获取电源能量,把输入信号变送到输出端,输出为

    4～20mA 两线制接口

  □当通道2没有输入信号时,相应输出端子空接没有输出信号,见货

    号第7第8位定义,多路请选-3,-4系列)

  主要技术参数

  输入阻抗:电压型≥100k,电流型≤1Ω

  负载能力:电流型负载电阻≤500Ω

  精度:±0.2%F.S

  温度漂移系数:＜50PPM/℃

  环境温度：-10℃～+60℃

  空气相对湿度:小于95%,无凝露

  绝缘电阻:输入间、输出间、输入与输出间≥100MΩ(500VDC)

  隔离强度:输入间、输出间、输入与输出间1500VAC/分钟

  用户接口内部电源:24VDC10%

  响应时间:＜10mS, 稳定时间＜0.1S

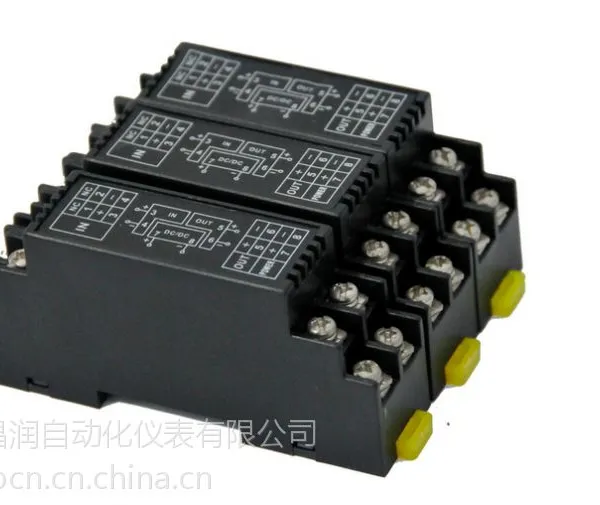

PA-04无源交流信号隔离器
